Proprietary and Confidential Information 炉 盖有 两种 供 电 方式， 这 需要根据配置 来决 定，一 种 是通 过 UPS 供 电 ； 另一 种 是 变压 器供 电 。下面 将 介 绍变压 器供 电电 路。 如下是 Hood Lift 的 电 路 : 变压 器 炉 盖 开关 炉 盖控制 器 炉 盖升降 马达
Proprietary and Confidential Information

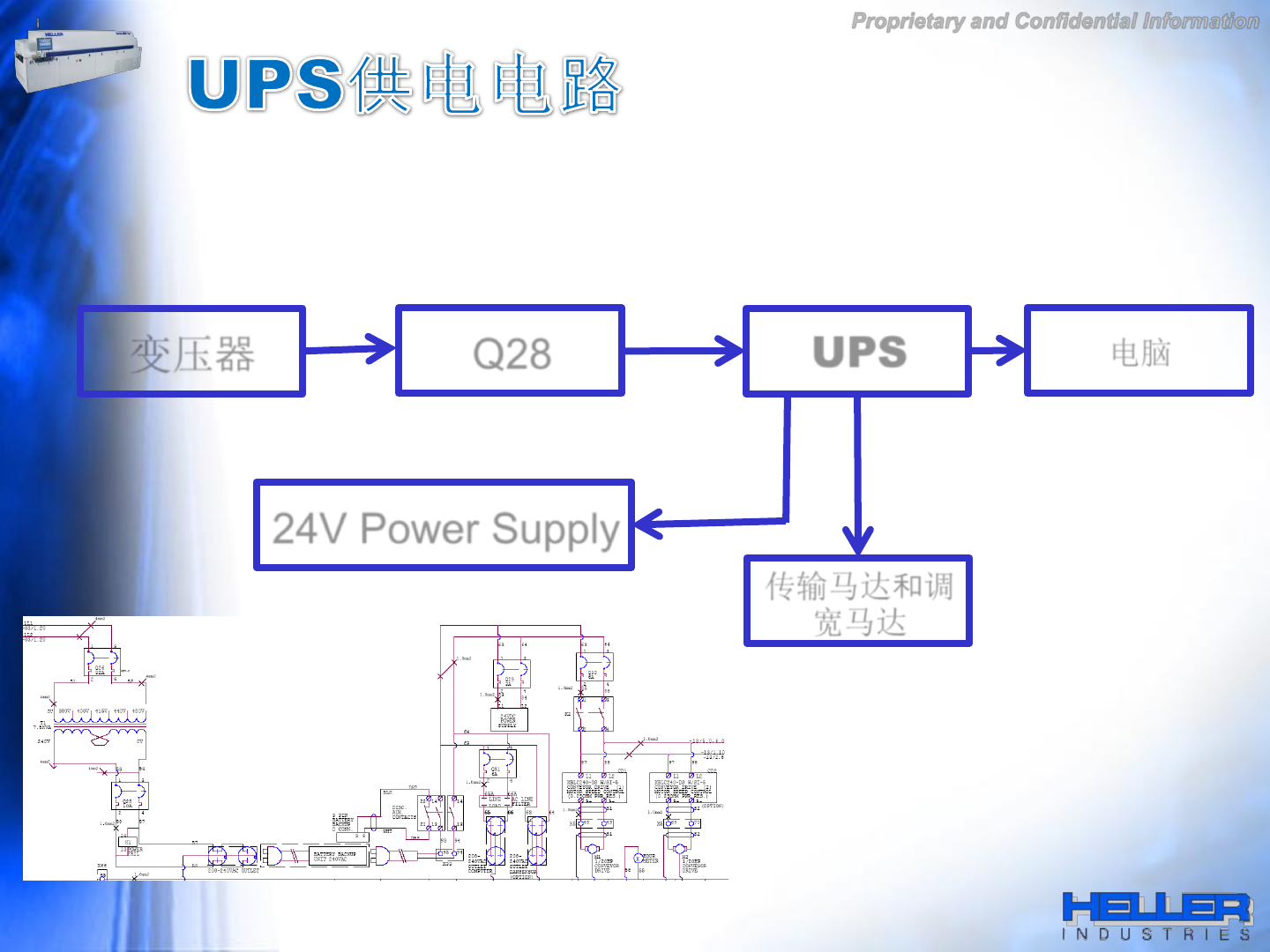

220V电源通过变压器输入到Q28，然后进入UPS，UPS输出到电脑，
传输和调宽马达和由24V Power Supply。
如下是UPS的电路:
电脑
变压器
UPS
Q28
传输马达和调
宽马达
24V Power Supply
Proprietary and Confidential Information
炉盖有两种供电方式，这需要根据配置来决定，一种是通过UPS供电；
另一种是变压器供电。下面将介绍变压器供电电路。

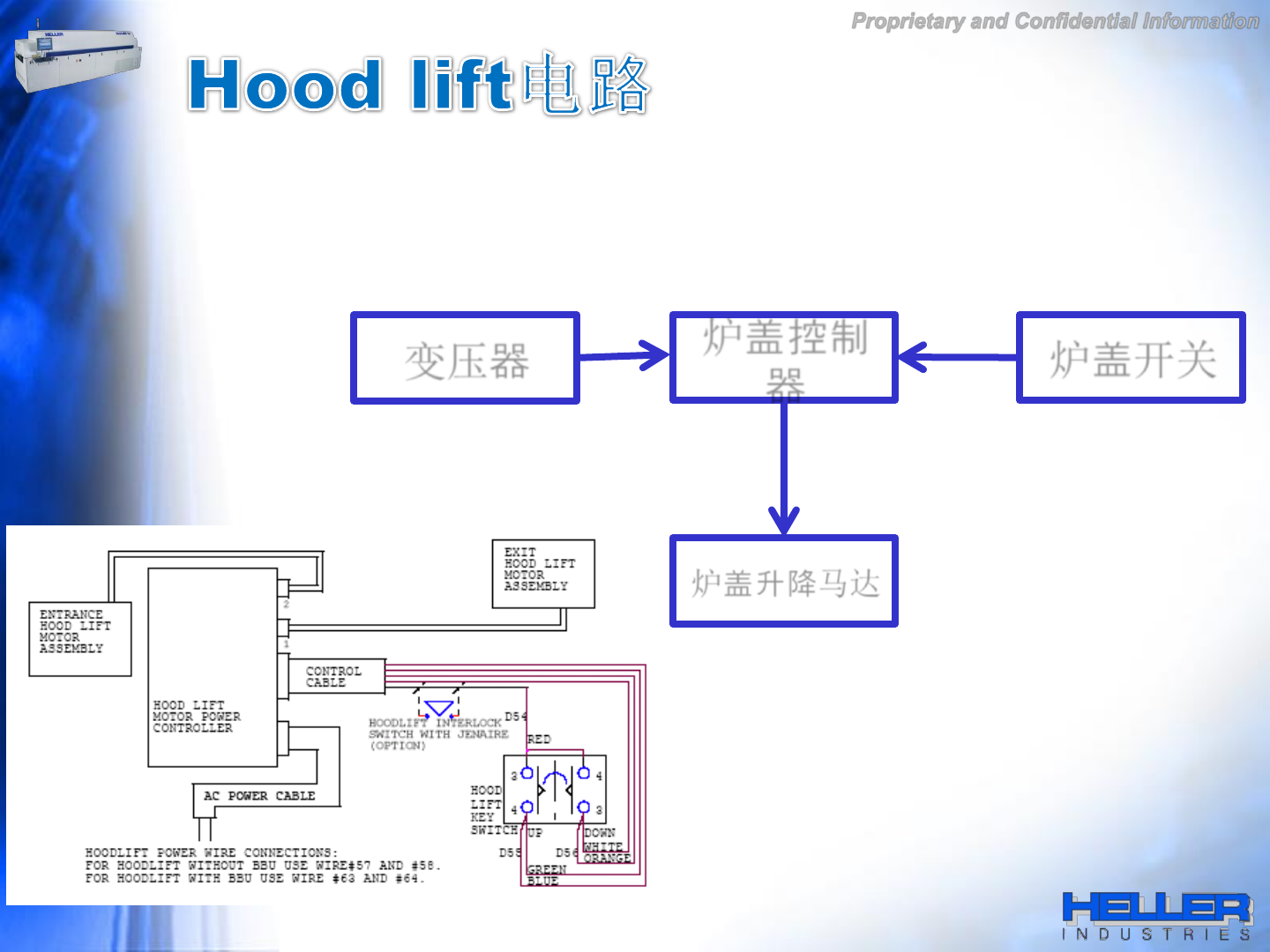

如下是Hood Lift的电路:
变压器
炉盖开关
炉盖控制
器
炉盖升降马达
Proprietary and Confidential Information
实际电路图以设备本身自带的手册为准。
