轨道系统
Proprietary and Confidential Information
传输机构包括导轨、网带、链条、宽度调整机构、ENCODER、
KBLC卡、HC1或HC2卡、MOTOR等部分。
导轨---用于控制PCB在炉子里的传输移动方向。
链网---有防掉板的功能。
链条---其速度由软件设定，用于传送PCB，其带有自动润滑装置，润
滑装置由电脑自动控制。
轨道宽度调整装置---由两根齿条（位于设备的入口和中间），一根传
动杆，两个齿轮，链条，前后两根丝杆，支架，马达等共同完成对轨
道宽度的调整，宽度调整时，两根丝杆带动导轨前后运动，传动杆使
导轨中间和头尾同步运动，以保证导轨前后和中间宽度一致。根据所
生产的PCB板的实际宽度调整轨道宽度，有软体控制和手动控制两种
选择。
ENCODER---编码器，将驱动传送装置的马达信号发送到HC1或
HC2板。
KBLC---MOTOR速度控制卡，用于控制和调节驱动马达转速，机器
出厂时均已设定，请勿擅自调整。
HC1或HC2板---用于接收温度、速度等信号并与设定值比较以调整
相应的参数。
Proprietary and Confidential Information

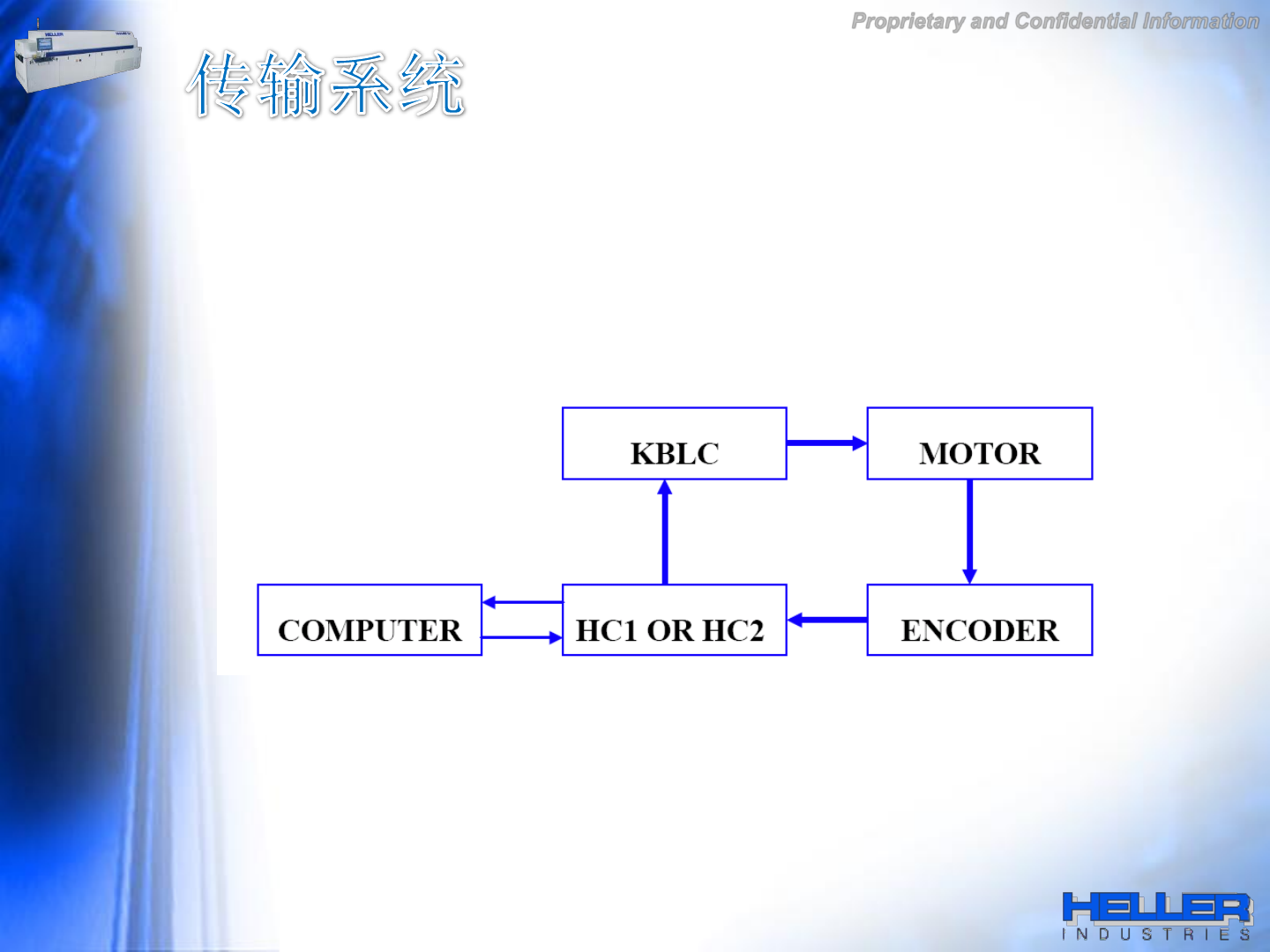

链条速度的控制为闭环控制，其原理如下：
