Proprietary and Confidential Information 6). 重复 3- 5 步，直到所有的瓶子都清洗干净。 7). 装回后面的门板。 2. 清洁 cool coil 和 outer pipe 内壁。 1). 加载 COOLDO WN 条目，当回流炉子冷了后退出操作模式。 2). 拆开快速接头。 3). 如果配有恒温器，拆开恒温器。 4). 松开 coop…

Proprietary and Confidential Information

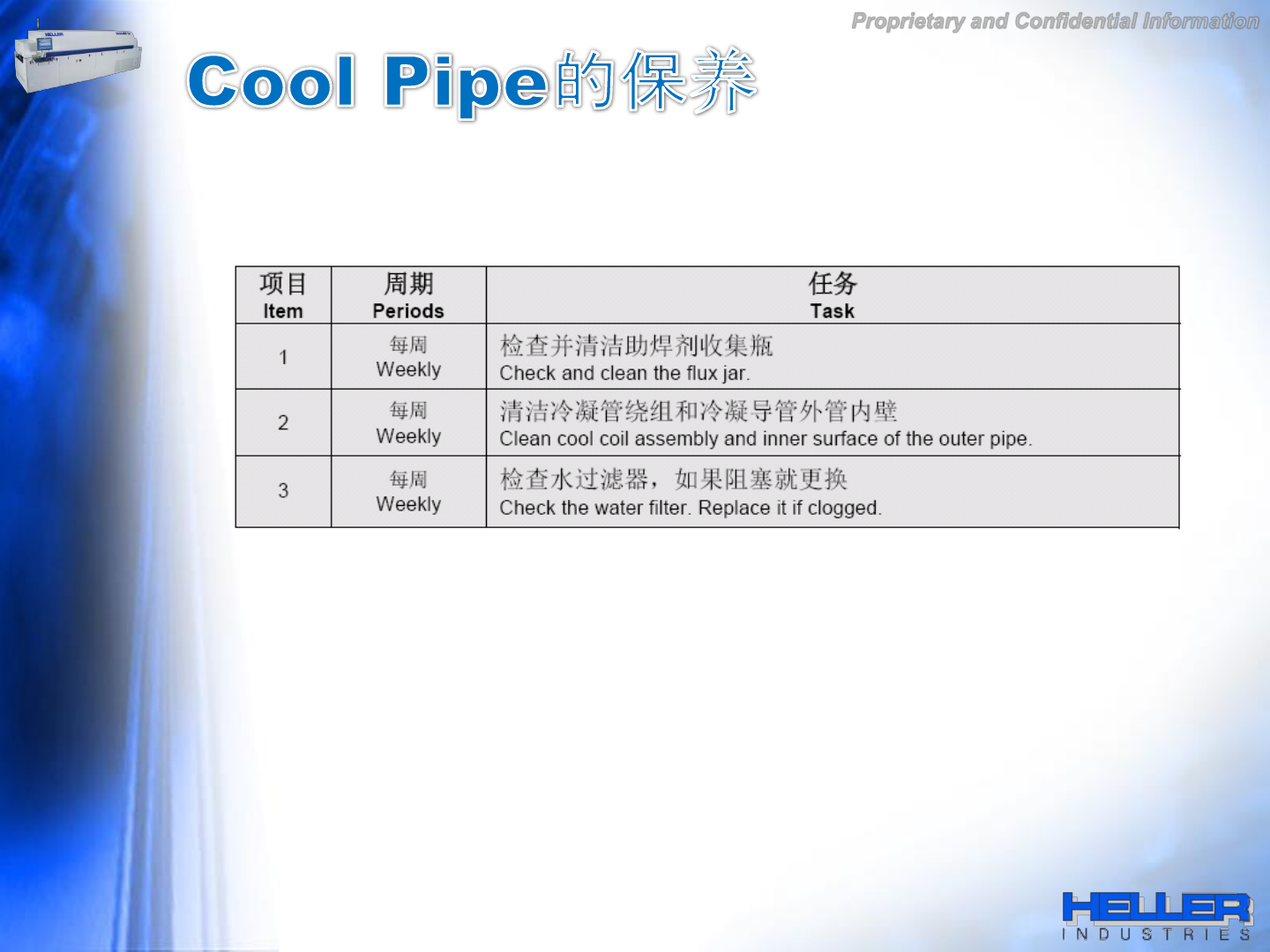

1. Cool Pipe(冷凝导管)的清洁计划

这个系统要按每周或每月一次的维护计划维护，维护计划包含以

下任务。

2. 清洗冷凝导管

1. 清洗每个冷凝导管组的助焊剂收集瓶。这些收集瓶放在底架后

面，必须把后门板取下才能清洗。

1). 拆去助焊剂收集瓶前的门板。

2). 就会看到一个带阀门的瓶子。关上阀门

3). 小心地扳开卡扣，拿出瓶子。

4). 倒掉瓶中的助焊剂并清洗。如果需要，可以使用溶剂。

5). 清洗干净后，就可以装回盖子处。注：如果溶剂有可燃性，瓶

子装回前必须擦干且溶剂完全挥发。

Proprietary and Confidential Information

6). 重复3-5 步，直到所有的瓶子都清洗干净。

7). 装回后面的门板。

2. 清洁cool coil 和outer pipe 内壁。

1). 加载COOLDOWN 条目，当回流炉子冷了后退出操作模式。

2). 拆开快速接头。

3). 如果配有恒温器，拆开恒温器。

4). 松开coop pipe上面的法兰，拿出cool coil组件。

5). 用带有溶剂的长刷子刷outer pipe内表面。这里可以使用溶

剂。

注意：

1). 如果溶剂有可燃性，outer pipe必须擦干且溶剂完全挥发。

2). 溶剂类型由所用的助焊剂来确定。此处不作建议。

3). 如果溶剂有可燃性，cool coil装回前必须擦干溶剂且溶剂

完全挥发。

7).清洗后，装回cool coil。确保接头，夹子和胶垫安装且密封

好。重接回恒温器。

3. 清洁积淀有助焊剂的弯头和不锈钢柔性管。

Proprietary and Confidential Information

1). 拆下接到cool pipe 的接头和弯管，如果有大量的助焊剂积

在cool pipe 近接的的弯头及不锈管内，如和blow through

cooling 连接处，就从cooling module拆开。

2). 用长刷子和溶剂清洁堆积在冷凝管弯头和不锈钢软管上助焊剂。

3). 装回弯头和不锈钢软管。

4. 更换水过滤器滤芯

1). 按照关闭回流炉流序来关闭回流炉。

2).关闭水路中所有的阀。

3). 拆去水过滤器前的门板。

4). 旋出外壳。

5).更换掉瓶中的滤芯。

6). 重新装回外壳。

7). 装回后面的门板。
