Proprietary and Confidential Information 加 热丝 的 电 源 开关 ： 1900 是 Q1 到 Q24 是加 热区 加 热 器的 继电开关 ， 2013MKIII 和 2043MK5 增加 Q35 和 Q36 。 如下是加 热丝 的 电 路， QX 表示加 热区 加 热 器的 继电开关 。 QX( 电 源 ) 加 热丝 HC2 或 HC1 SSR EXL 型 号设备 加 热 丝 的 连 接方式。…
Proprietary and Confidential Information
主电源一般输入电压要求为220V,380V和480V三种，所以实际主电
源的接入，请按照设备名牌的标识。
电源应连接至安装在基座左后侧的接线端子（标签X1）。63 安培/相
的设备应使用最小6AWG（16mm2）的导线，85 和100 安培/相的
设备应使用最小3AWG（25mm2）的导线，140 安培/相的设备应
使用最小2AWG（35mm2）的导线。铜线的能满足75⁰C 的环境。
外部电源
KM1
主开关
Q26
加热丝
变压器
Proprietary and Confidential Information

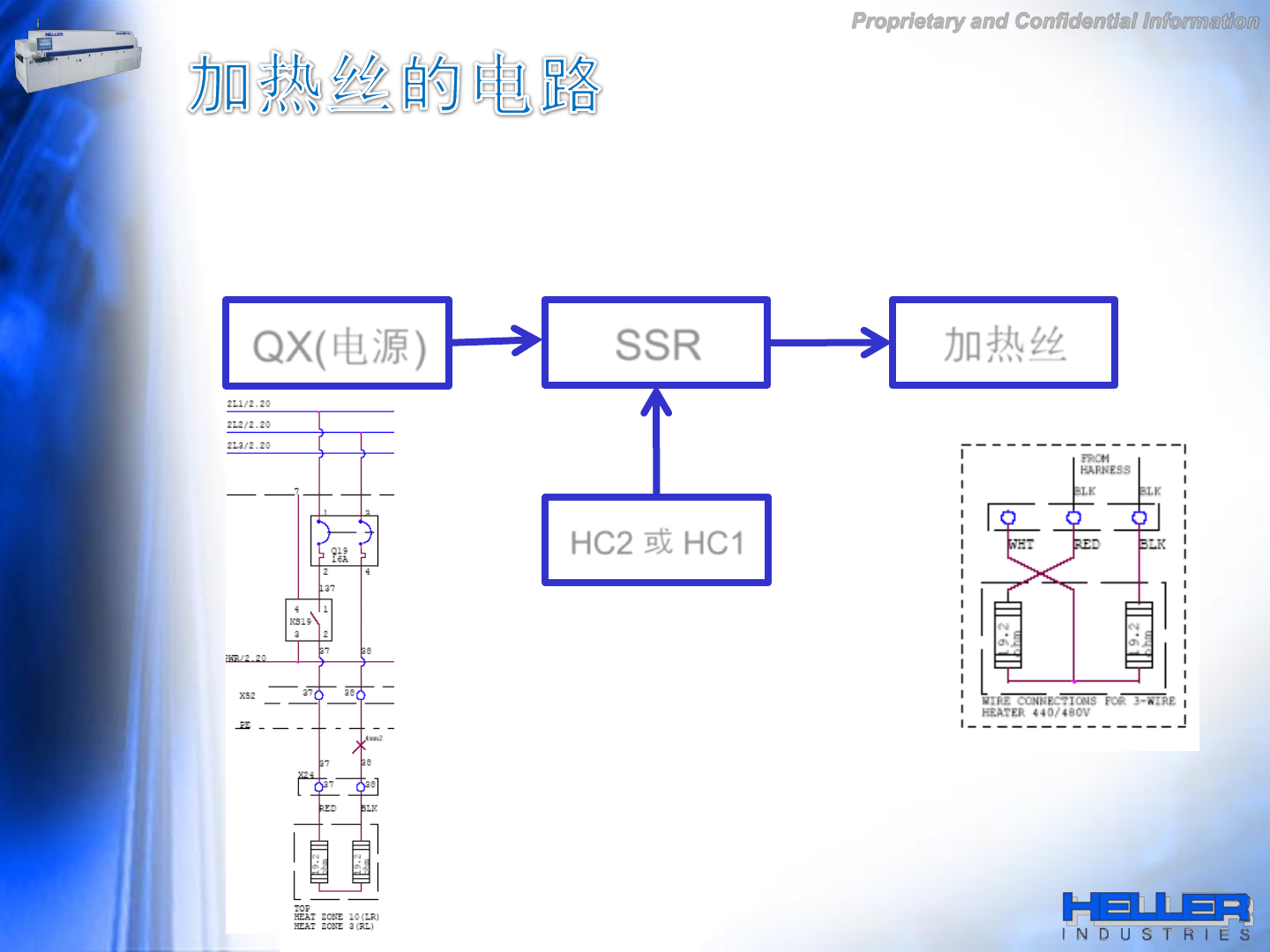

加热丝的电源开关： 1900是Q1到Q24是加热区加热器的继电开关，
2013MKIII和2043MK5增加Q35和Q36。
如下是加热丝的电路，QX表示加热区加热器的继电开关。
QX(电源)
加热丝
HC2 或 HC1
SSR
EXL型号设备加热
丝的连接方式。
电路的接入参考
Proprietary and Confidential Information

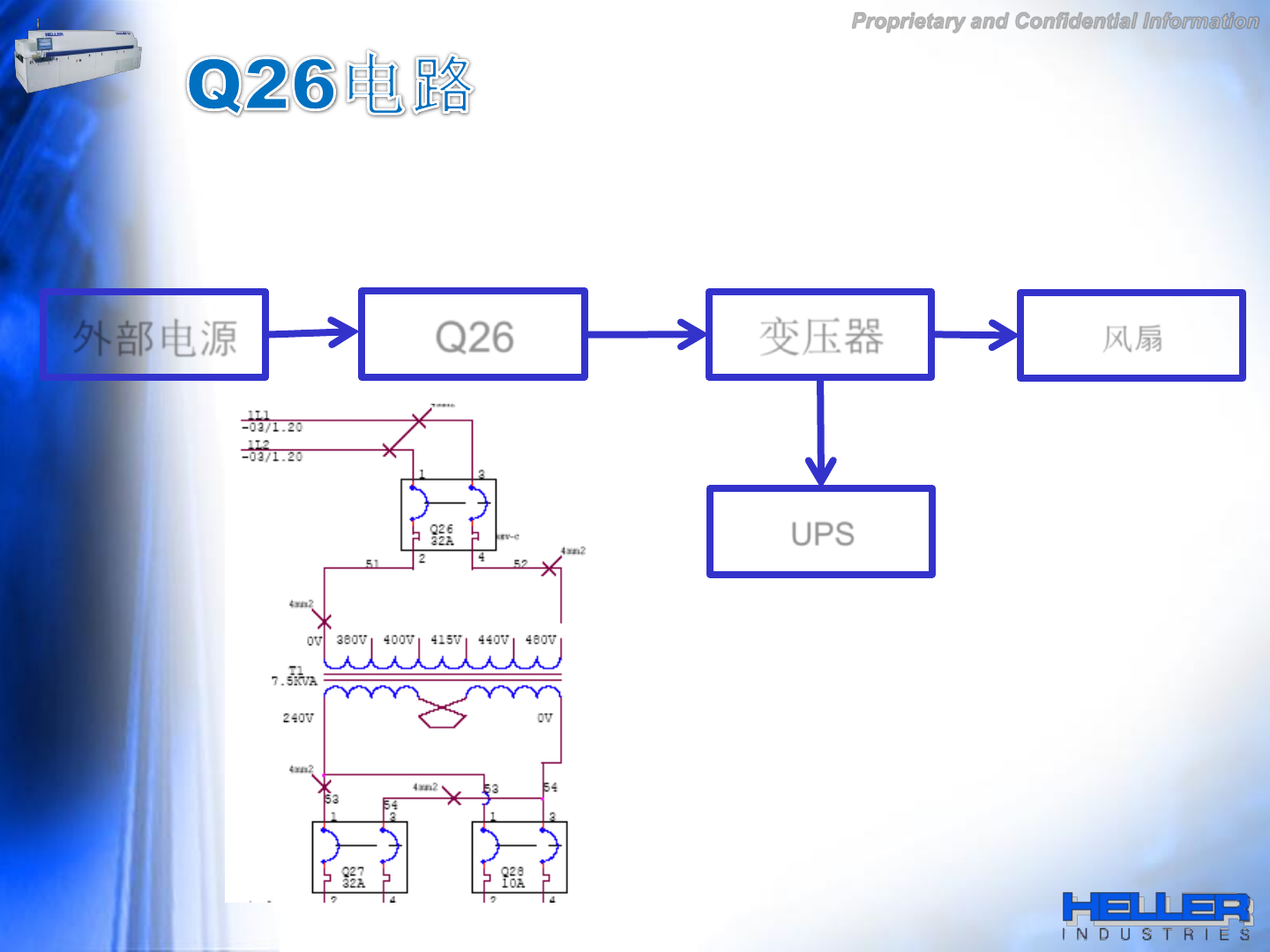

当Q26关闭时，相当于外部电源关闭，仅仅UPS有输出电源。
低压配置没有变压器，
风扇
外部电源
变压器
Q26
UPS
