Proprietary and Confidential Information KM2: BLO WER 接 触 器 . K2: 轨 道接 触 器 . K5: E-Stop 接 触 器 . K1: P ow er F ail 继电 器 . K25: Blo wer P o w er F ail 继电 器 . 24V P o wer Supply . 供 应 所有 24V 电 源 .
Proprietary and Confidential Information

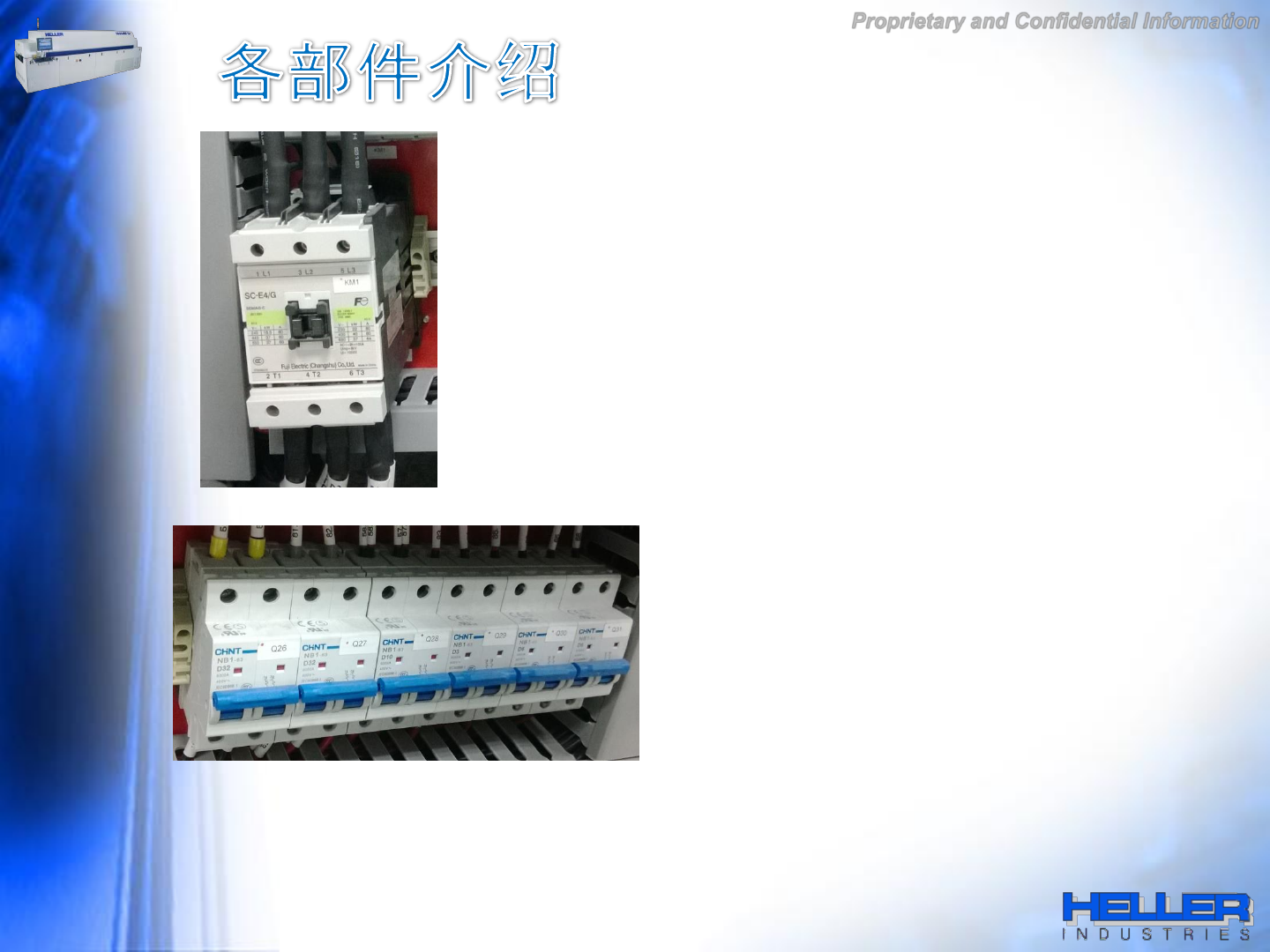

KM1: 加热器主接触器
Q26: 控制器主电源进入,当此继电器关闭
时,设备将显示主电源丢失.
Q27: 控制所有Blower和风扇,当此继电
器关闭时,所有Blower和风扇都会停止运
转.
Q28: 控制UPS的输入电源,当此继电器
关闭时,UPS的输入电源将被关闭.
Q29: 控制24VPower supply的输入电
源,当此继电器关闭时,24V电源将会被关
闭.
Q30: 控制传输马达的输入电源,当此继电
器关闭时,链条或网带将停止运转.
Q31:控制电脑和显示器的输入电源,当此
继电器关闭时,电脑和显示器将会被关闭.
Proprietary and Confidential Information

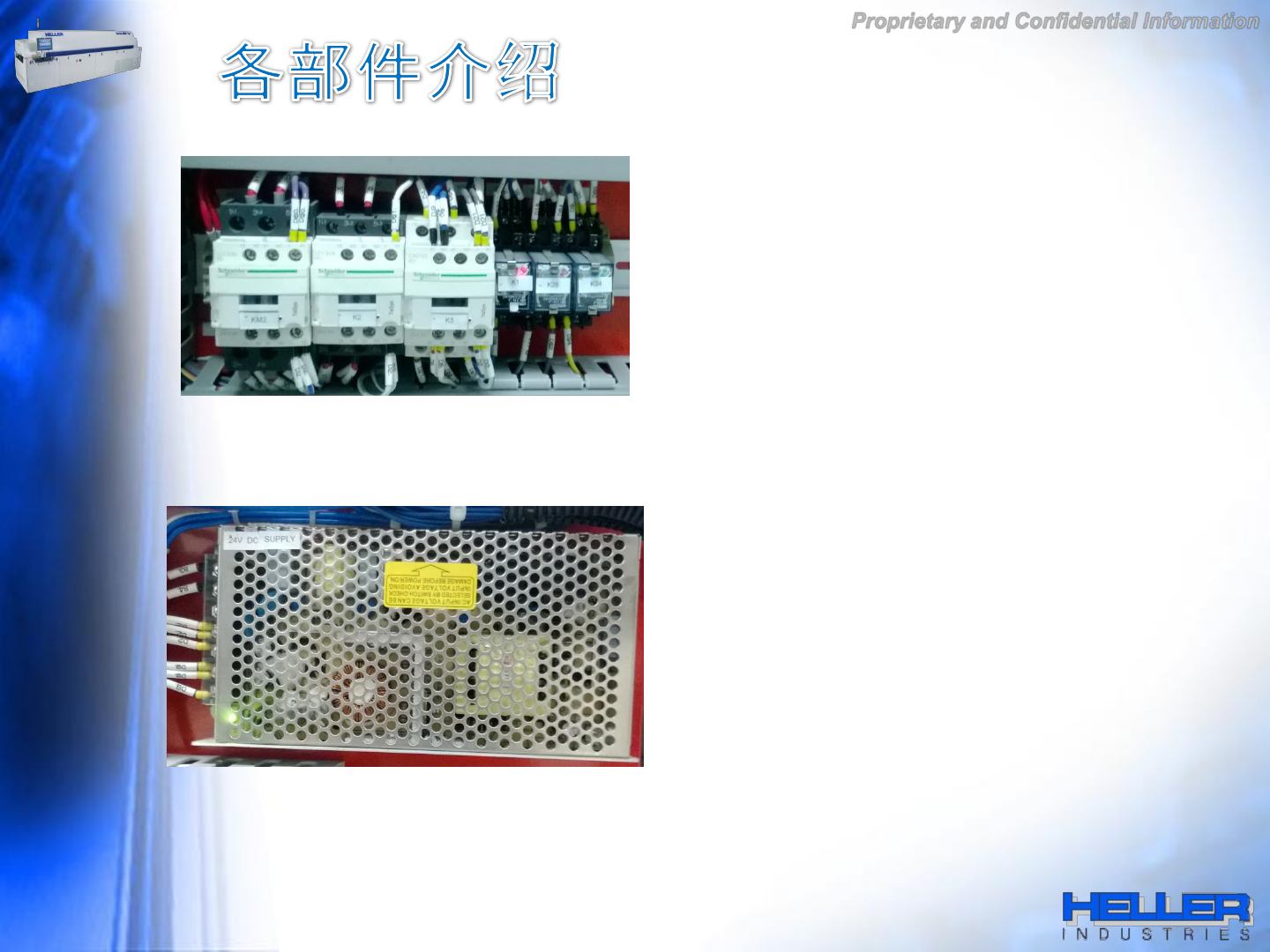

KM2: BLOWER接触器.
K2: 轨道接触器.
K5: E-Stop接触器.
K1: Power Fail继电器.
K25: Blower Power Fail继电器.
24V Power Supply.供应所有24V电源.
Proprietary and Confidential Information
1900EXL设备使用HC1控制
板. 支持电源220V,使用
RS232和PC连接.
2013MKIII和2043MK5设
备使用HC2控制板. 支持电源
24V,使用乙太网端口和PC连
接.
