设备硬体介绍
Proprietary and Confidential Information

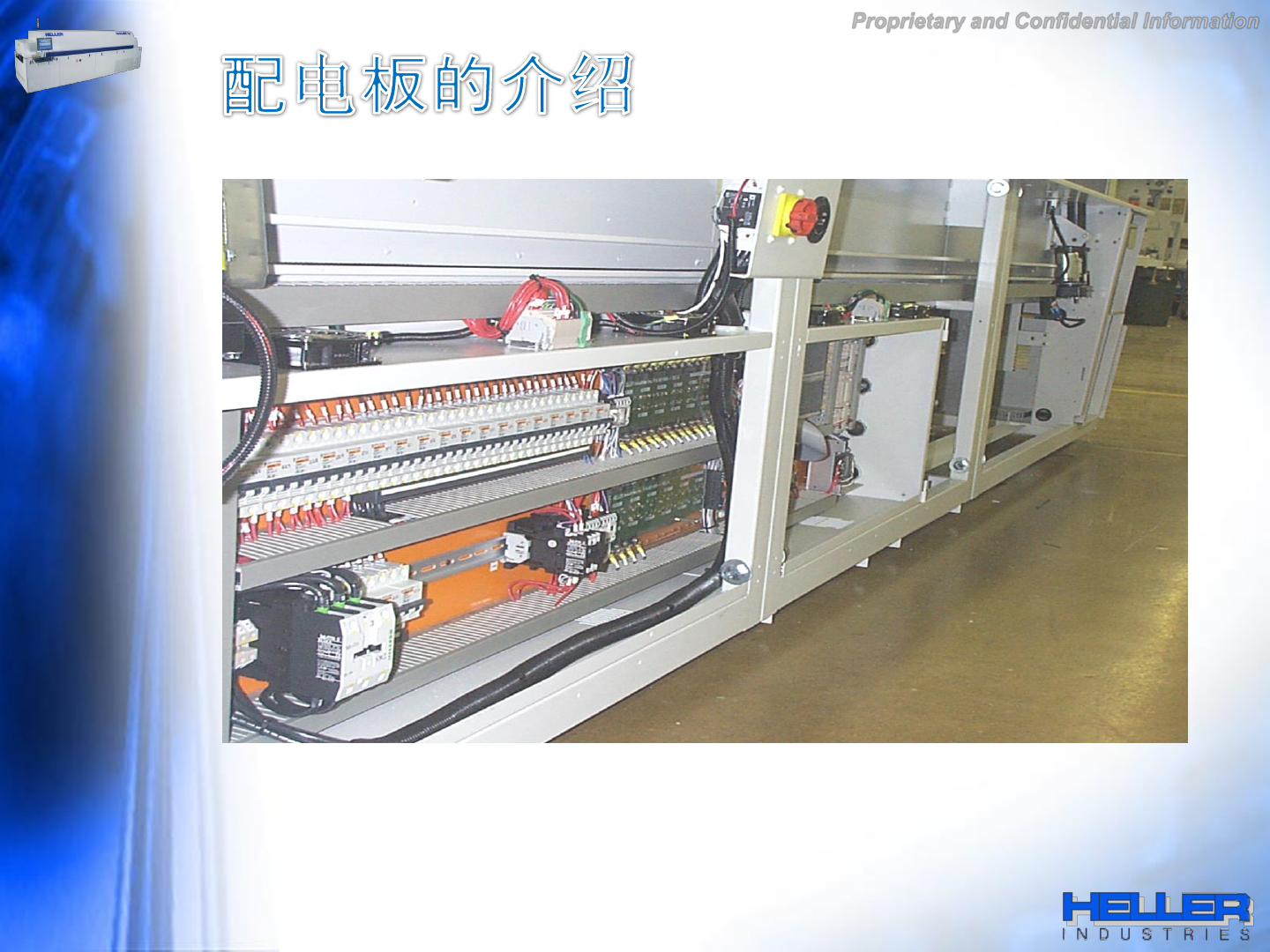

配电板主图
Proprietary and Confidential Information

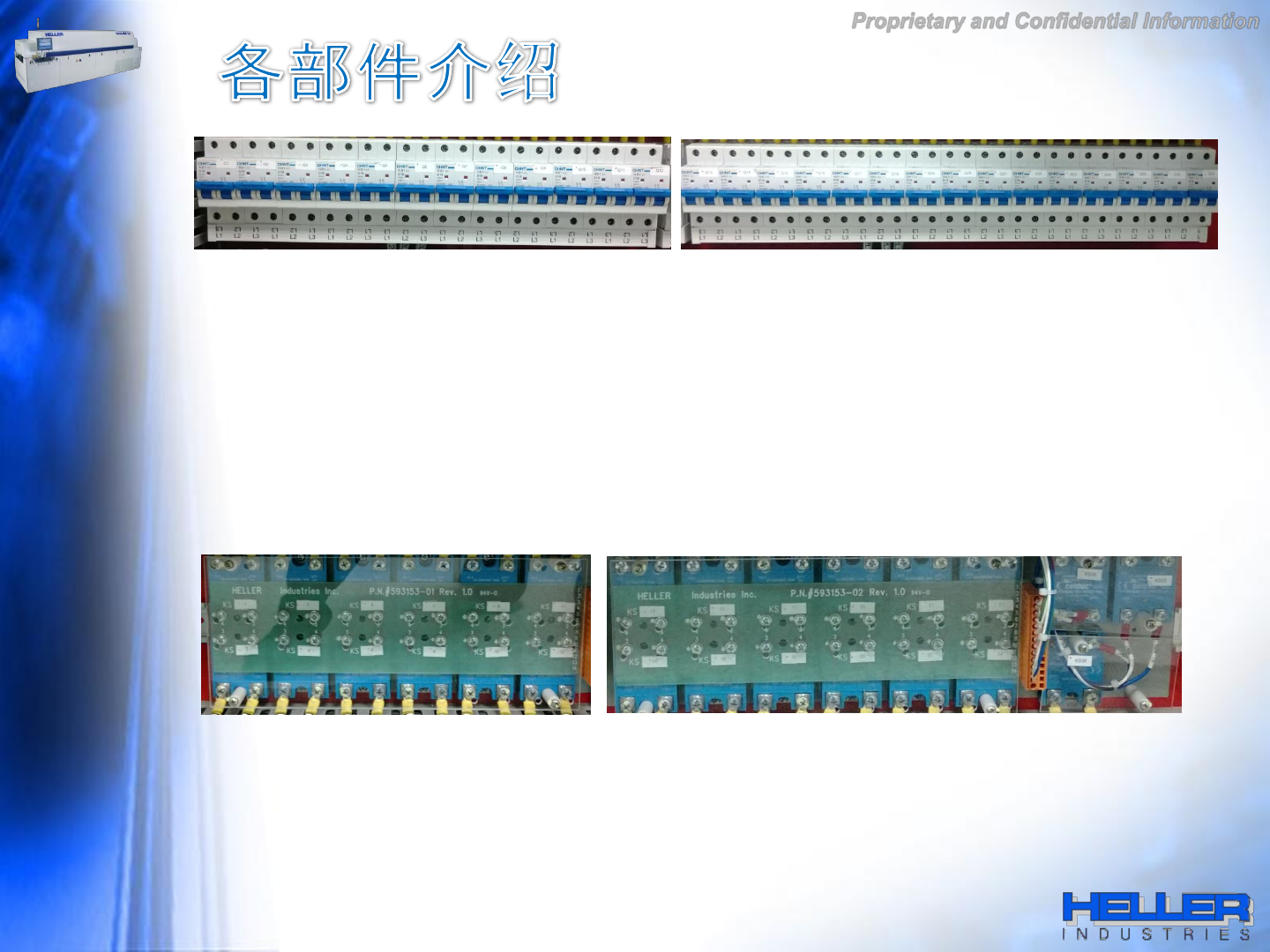

1900EXL设备: Q1到Q24是加热区加热器的继电开关;此继电器开关
对应相应的加热区;单数对应上加热区,双数对应下加热区.Q25是冷却
区1加热器的继电开关. Q32是控制进出口通道加热条继电开关.
2013MKIII和2043MK5设备: Q1到Q24,增加Q35和Q36是加热
区加热器的继电开关; 此继电器开关对应相应的加热区;单数对应上加
热区,双数对应下加热区.Q25是冷却区1加热器的继电开关. Q32A和
Q32B是分别控制进口和出口通道加热条继电开关.
SSR(固态继电器)
1900EXL设备: 1到24是控制加热区加热器;单数对应上加热区,双数对应下加
热区.25是控制冷却区1加热器.
2013MKIII和2043MK5设备: 1到24,增加35和36是控制加热区加热器;单
数对应上加热区,双数对应下加热区. 25是控制冷却区1加热器。
