E-STOP:一般进出口各有一个。
HOOD KEY:用于控制设备上盖的升降。
进口端控制面板
T/C探头接口:与设备自带KIC软件连接,测试
炉温Profile.
EHC KEY:用于调节轨道宽度,并可对移动速度行
控制。
RESET:当机器刚开机或急停开关按下需要开机时,
需将复位键按下。
Proprietary and Confidential Information

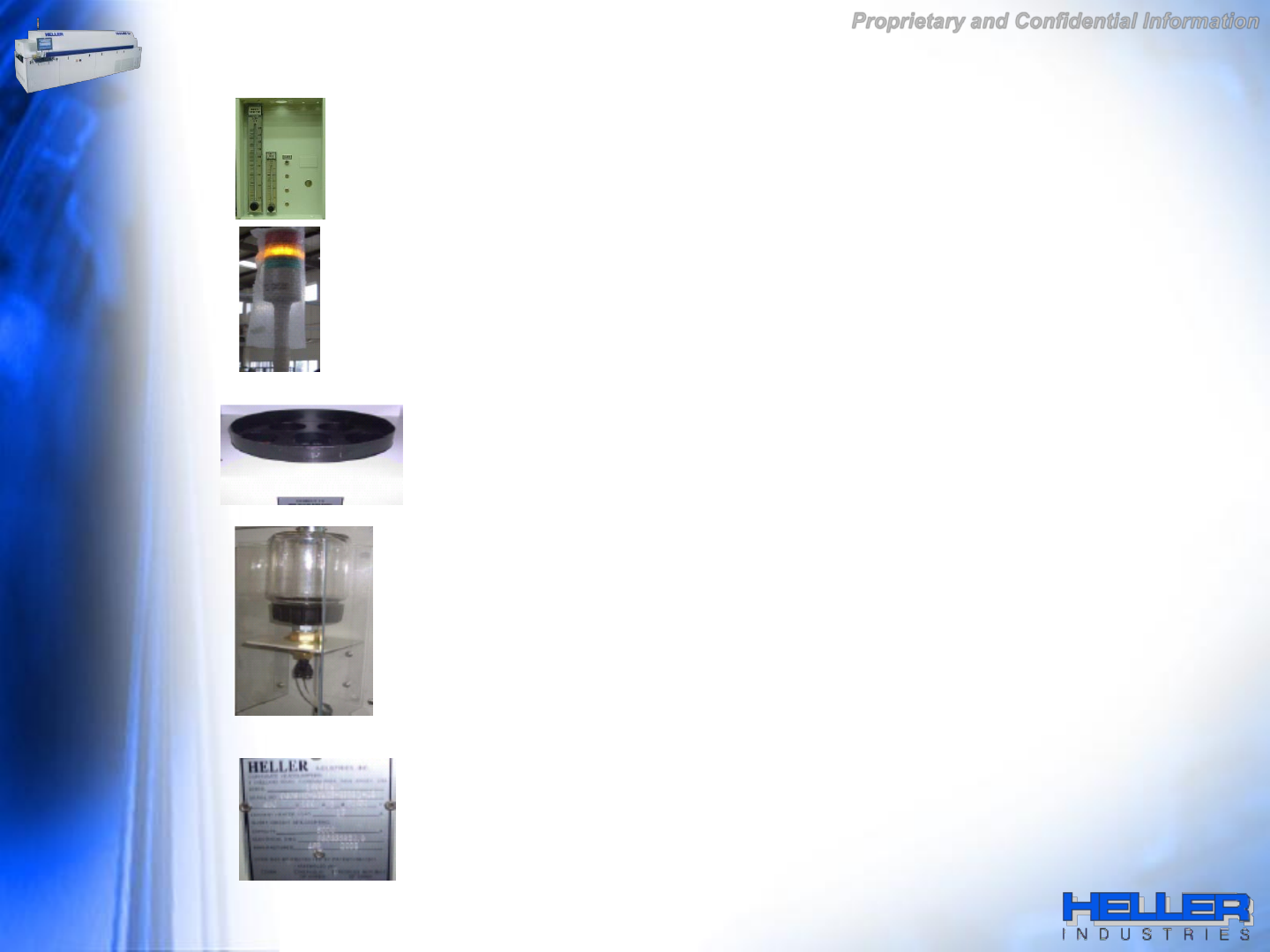

三色灯:显示设备的工作状态.红色—设备处于
警报状态,必须排除故障,并伴有报警声;黄色—
设备处于新程序切换或预警状态;绿色—设备处
于正常生产中。
氮气流量表.用于调节确认氮气消耗量。
设备铭牌:列出了回流炉型号,电压和最大电流
负载.另外,回流炉的多种参数也包含在序列号
之中.
油壶:存放高温润滑油.建议使用HELLER推荐 油
品。
排风口:设备废气排放的路径.对客户抽气量有严格
要求。
