Proprietary and Confidential Information 下面 Cool Pipe 的各部件和 Cool Pipe 的工作流程。 冷却水流 经 Coil 管子 , 冷却 Coil 管壁 , 从炉膛 中抽出 来 的 气 体 , 经过 Cool Pipe 组 件的外管 , 当热气 和 Coil 接 触时 , 气 体被冷却 ,Flux 也被凝 结 在 Coil 壁上 .
Proprietary and Confidential Information
2. Cool Pipe Flux收集系统

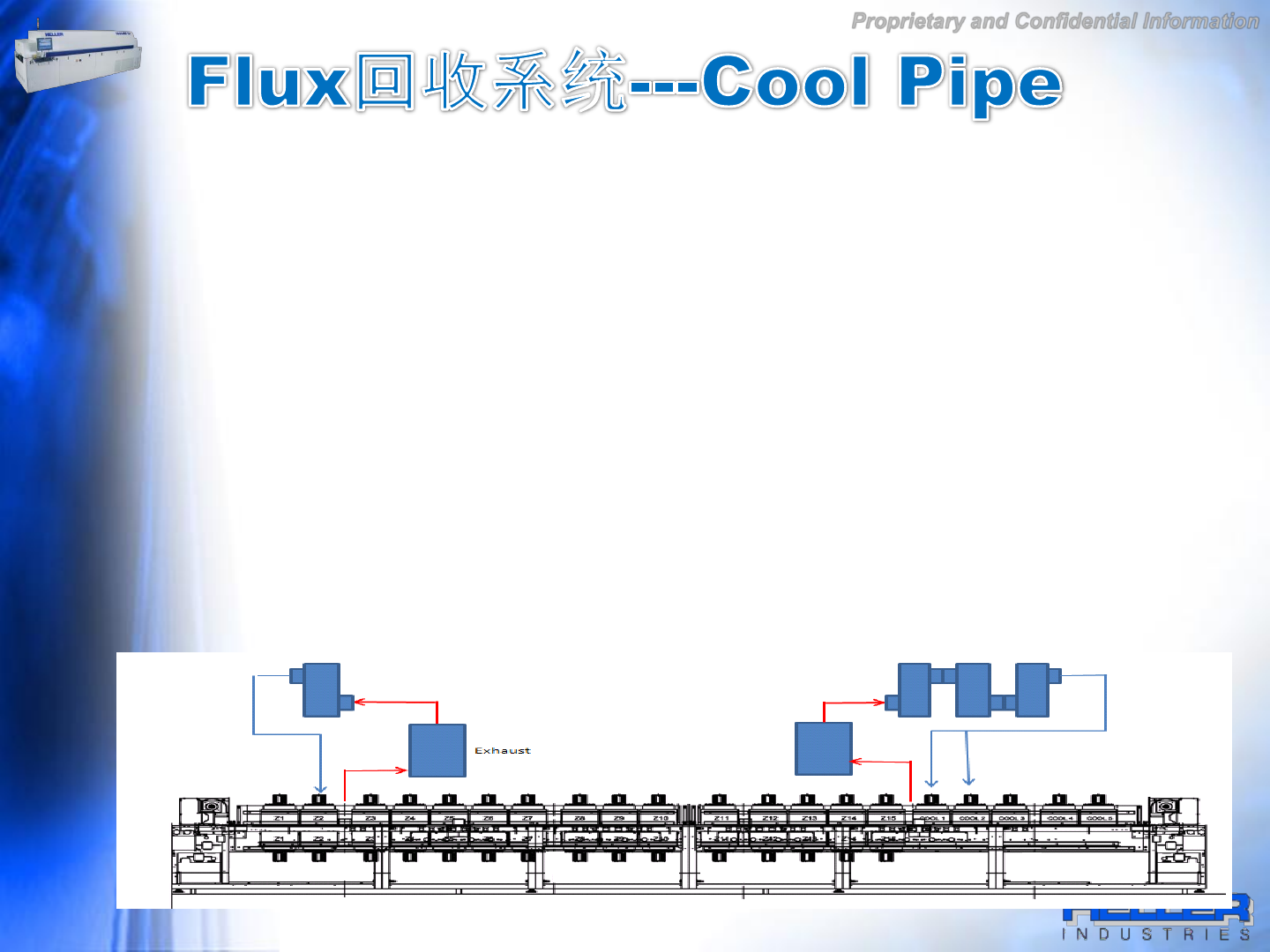

工作原理:
氮气助焊剂收集系统是通过2或3个排风装置（取决于炉子和系统配置）
把助焊剂从炉子通道中抽出来，排到助焊剂收集系统中，一个第2，3
个区之间，另一个位于位于最后一个回流区和第一个冷却区之间。
该系统利用一系列Coil装在位于炉子后面的Cool Pipe中），在将抽
出的气体送进炉子第二区和冷却区之前，去除其中的助焊剂颗粒。助
焊剂颗粒积聚在Coil的表面上，过一段时间后形成晶体。
冷却该系统Coil的冷却水务必需要一个供水设备。可以使用专用的冰
水机。请务必使用不含矿物质的纯净水。
如下是Cool pipe结构图
Proprietary and Confidential Information
下面Cool Pipe的各部件和Cool Pipe的工作流程。
冷却水流经Coil管子,冷却Coil管壁,从炉膛中抽出来的气体,经过Cool
Pipe组件的外管,当热气和Coil接触时,气体被冷却,Flux也被凝结在
Coil壁上.
Proprietary and Confidential Information

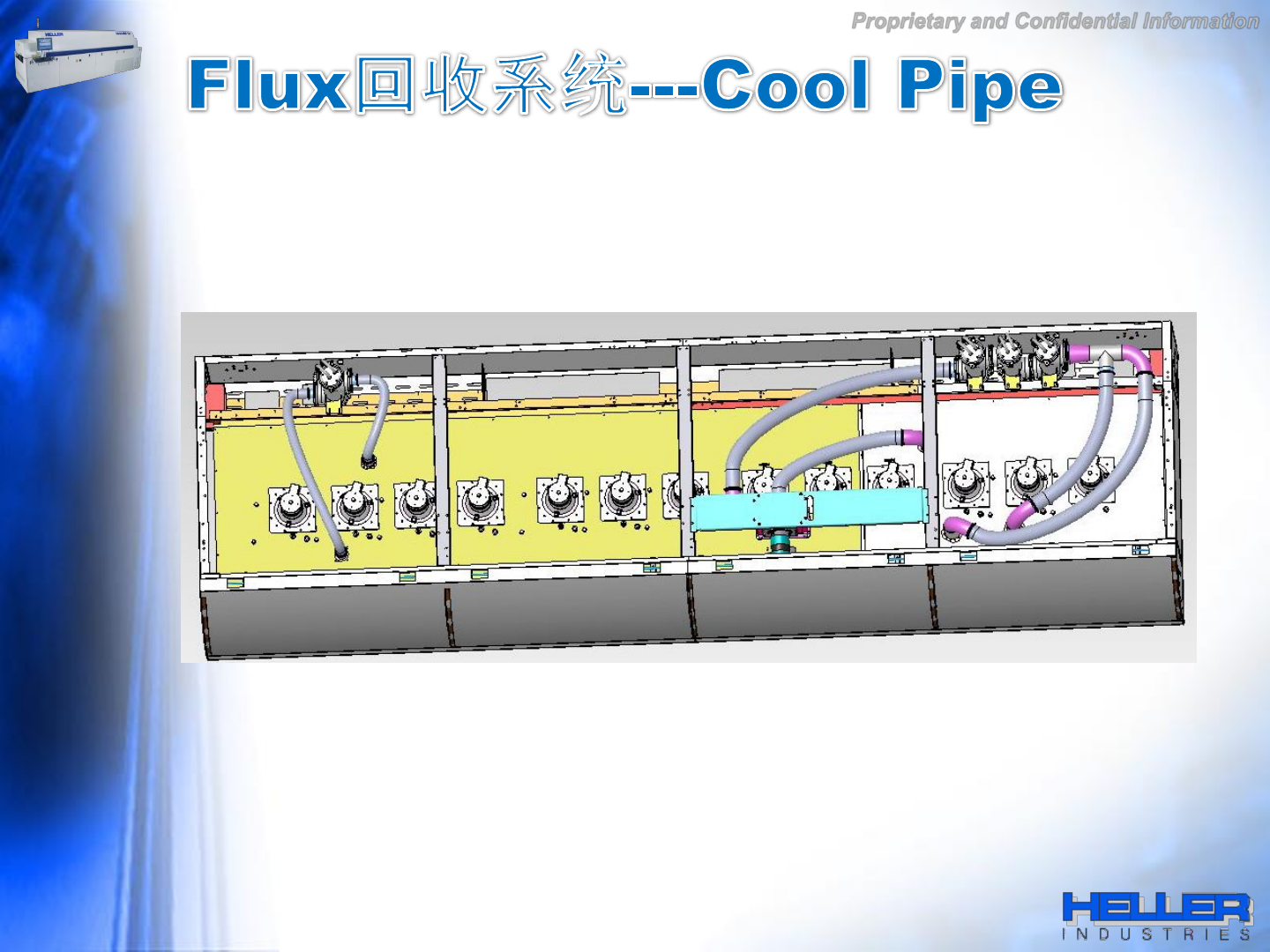

Cool Pipe的一般装配图。
