Heater Module
Proprietary and Confidential Information
加热系统由BLOWER、加热丝、热电耦、SSR、空气开关 等部件组
成。
BLOWER---用于把热风均匀地吹到PCB板上，实现热风强制对流，
均匀加热PCB板。
加热管---用于实现炉子各加热区的加热。
热电耦---用于侦测加热区的温度，热电耦测得的温度由电脑控制主屏
幕显示出来，同时由电脑分析处理后传输给HC1或HC2，由HC1或
HC2通过SSR对加热管的输入功率作出相应的调整。
SSR---无触点继电器实现加热器电源的通断。
空气开关---用于限定该回路的最大工作电流，当电流超过其允许的最
大电流时，空气开关会自动跳开，保证设备和人员的安全。

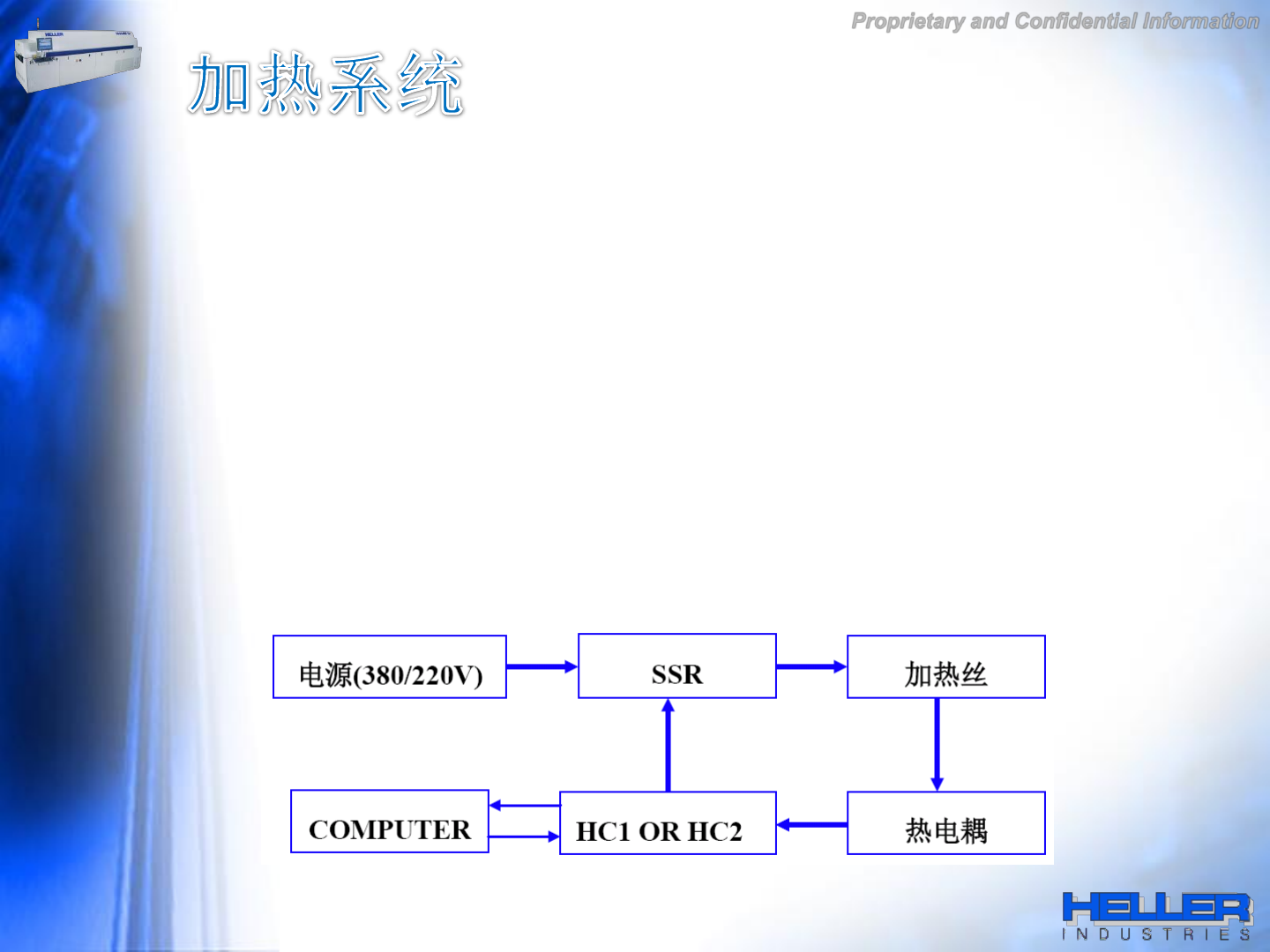

以下是加热系统的控制图
