冷却机构由冷却风扇、冷却风扇速度调节旋钮（选项）等部分

组成，此机构的功能主要是实现PCB的冷却

冷却风扇---在PCB经过回流区后，由其对PCB冷却而实现焊接点的

凝固。

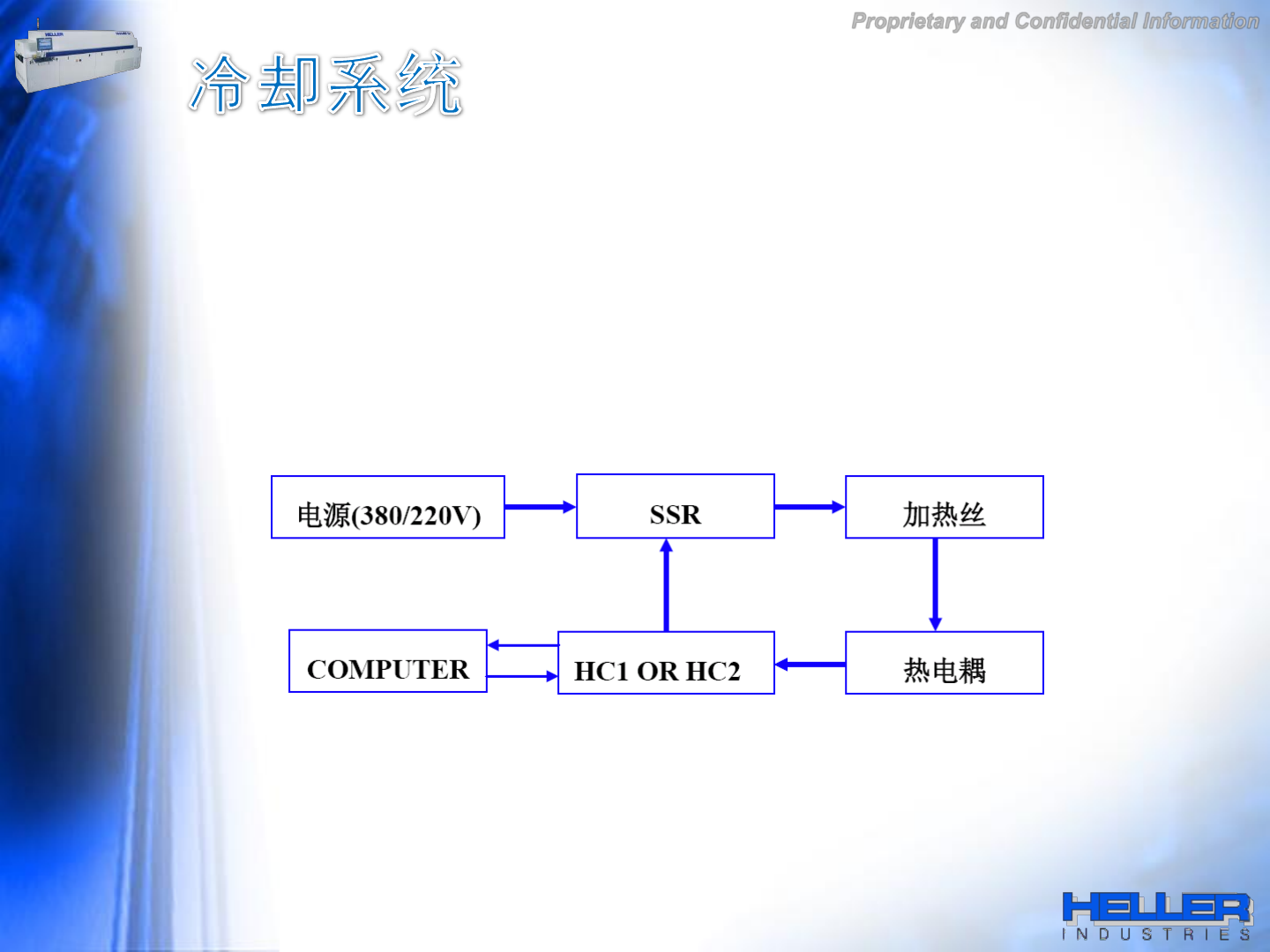

冷却区一的控制方式方式和加热系统是相同的.如下:

Proprietary and Confidential Information

轨道系统

Proprietary and Confidential Information

传输机构包括导轨、网带、链条、宽度调整机构、ENCODER、

KBLC卡、HC1或HC2卡、MOTOR等部分。

导轨---用于控制PCB在炉子里的传输移动方向。

链网---有防掉板的功能。

链条---其速度由软件设定，用于传送PCB，其带有自动润滑装置，润

滑装置由电脑自动控制。

轨道宽度调整装置---由两根齿条（位于设备的入口和中间），一根传

动杆，两个齿轮，链条，前后两根丝杆，支架，马达等共同完成对轨

道宽度的调整，宽度调整时，两根丝杆带动导轨前后运动，传动杆使

导轨中间和头尾同步运动，以保证导轨前后和中间宽度一致。根据所

生产的PCB板的实际宽度调整轨道宽度，有软体控制和手动控制两种

选择。

ENCODER---编码器，将驱动传送装置的马达信号发送到HC1或

HC2板。

KBLC---MOTOR速度控制卡，用于控制和调节驱动马达转速，机器

出厂时均已设定，请勿擅自调整。

HC1或HC2板---用于接收温度、速度等信号并与设定值比较以调整

相应的参数。
