3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.5 어셈블리 개요 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
116
3.5.4 SIPLACE DX1 어셈블리의 개요
3
3

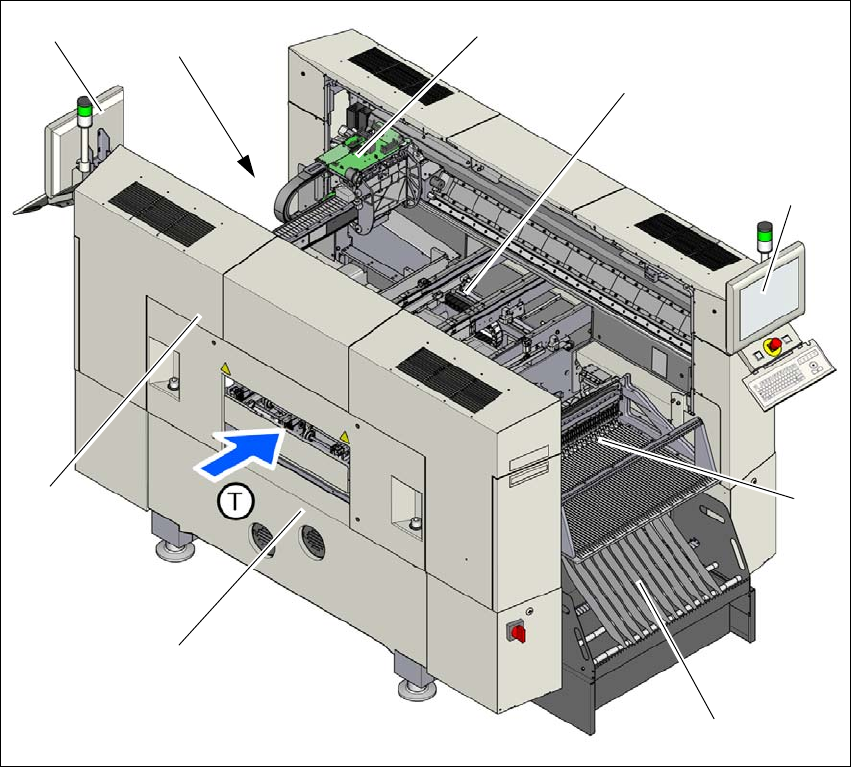

그림 3.5 - 4 DX1 장비 - 어셈블리의 개요
(1) 기본 모듈
(2) 로봇 모듈
(3) 실장 헤드가 있는 갠트리 1
(4) PCB 컨베이어 ( 단일 컨베이어 )
(5) 키보드 포함 모니터 (2x)
(6)
폐기 테이프 컨테이너를 포함한 테이프 컨테이너
(7) DX 테이블 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 2
(8) DX 테이블 , 테이프 커터 , 빈 테이프 덕트가 있는 로케이션 1
(T) PCB 이송 방향
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(8)
(7)
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 3.6 실장 헤드
117
3.6 실장 헤드
3.6.1 고속 실장을 위한 SIPLACE SpeedStar C&P20
3
그림 3.6 - 1 SIPLACE SpeedStar - 기능 그룹 파트 1
(1) DP 드라이브 , 드라이브 20 개
(2) " 진공 센서 홀딩 회로 " 보드
(3) 픽업 / 실장 및 홀딩 회로에 있는 20 벤츄리 노즐용 압축 공기 연결
(4) 압력 조절 밸브 (7) 배출 공기 라인
(5) 반환 실린더
(6) Z 모터 ( 선형 모터 )
(7) 압력 조절 밸브
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.6 실장 헤드 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
118
3
그림 3.6 - 2 SIPLACE SpeedStar - 기능 그룹 파트 2
(1) 23 타입 (6x6) 디지털 C&P 컴포넌트 카메라
(2) 중간 배전반
(3) 스타 모터
(4) 핸들
(5) 컴포넌트 센서
(6) 노즐이 20 개 있는 스타
3.6.1.1 설명
SIPLACE SpeedStar(C&P20) 는 Collect&Place 원리에 따라 기능합니다 . 즉 , 단일 주기 내에
서 20 개의 컴포넌트가 실장 헤드에 의해 픽업됩니다 . 픽업 및 실장 위치에서 컴포넌트 센서는
노즐에 컴포넌트가 있는지를 확인합니다 . 실장 위치로 이동하는 중에 컴포넌트는 광학적으로 센
