사용자 매뉴얼 SIPLACE SX1 /SX2/DX1/DX2 6 스테이션 확장 소프트웨어 버전 SC.705 .xx 에 서 업데이트 10/2011 한글판 6.1 노즐 체인저 307 6.1. 2.3 SX 장비에서 S IPLAC E Mult iStar 용 노즐 체인저의 위 치 6 그림 6.1 - 9 SIPLACE MultiStar 용 노즐 체인저의 위치 - 예 6 (1) 안쪽 위치에서의 컴포넌 트 …
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
6.1 노즐 체인저 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
306
28xx 노즐용 노즐 매거진 6
– 품목 번호 03065782-xx
6

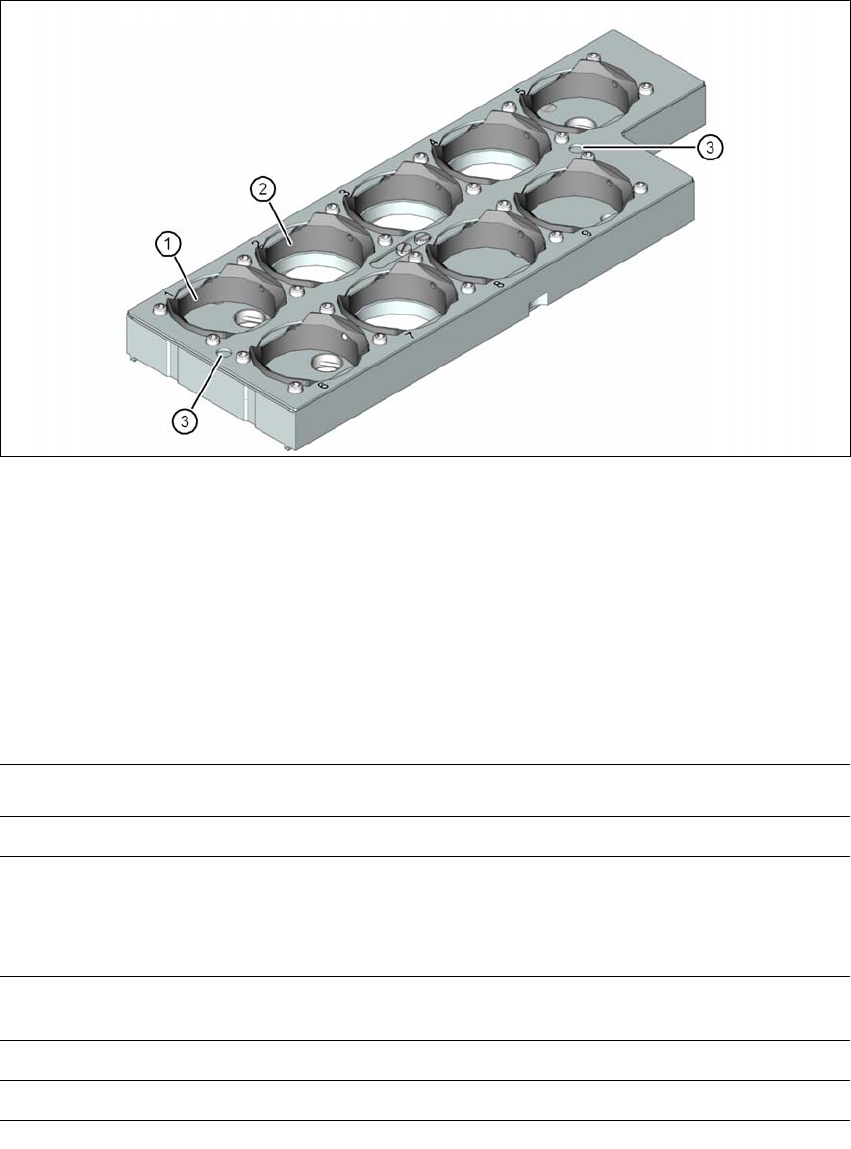

그림 6.1 - 8 28xx 노즐용 노즐 매거진
(1) 최대 노즐 길이 12.5 mm 의 28xx 노즐용 5 가라지
( 가라지 번호 1, 5, 6, 8 및 9)
(2) 최대 노즐 길이 20.0 mm 의 28xx 노즐용 4 가라지
( 가라지 번호 2, 3, 4 및 7)
(3) 피듀셜 ( 잠금 플레이트가 열려 있을 때만 보임 )
6.1.2.2 기술 데이터
6
SIPLACE MultiStar 용 노즐 체인저
치수 (L x W x H) 314 mm x 94.5 mm x 72.25 mm
노즐 홀더 개수
유형 20xx 36
유형 28xx 9
노즐 유형 ( 표준 구성 )
a
a) 노즐 매거진의 수는 필요할 경우 조정될 수 있습니다 ( 예 : 4 x 28xx).
20xx 노즐의 3 매거진
28xx 노즐의 1 매거진
노즐 전환 시간 노즐당 약 2 초
압축 공기 연결 0.45MPa(4.5bar)
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 6 스테이션 확장
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 6.1 노즐 체인저
307
6.1.2.3 SX 장비에서 SIPLACE MultiStar 용 노즐 체인저의 위치
6

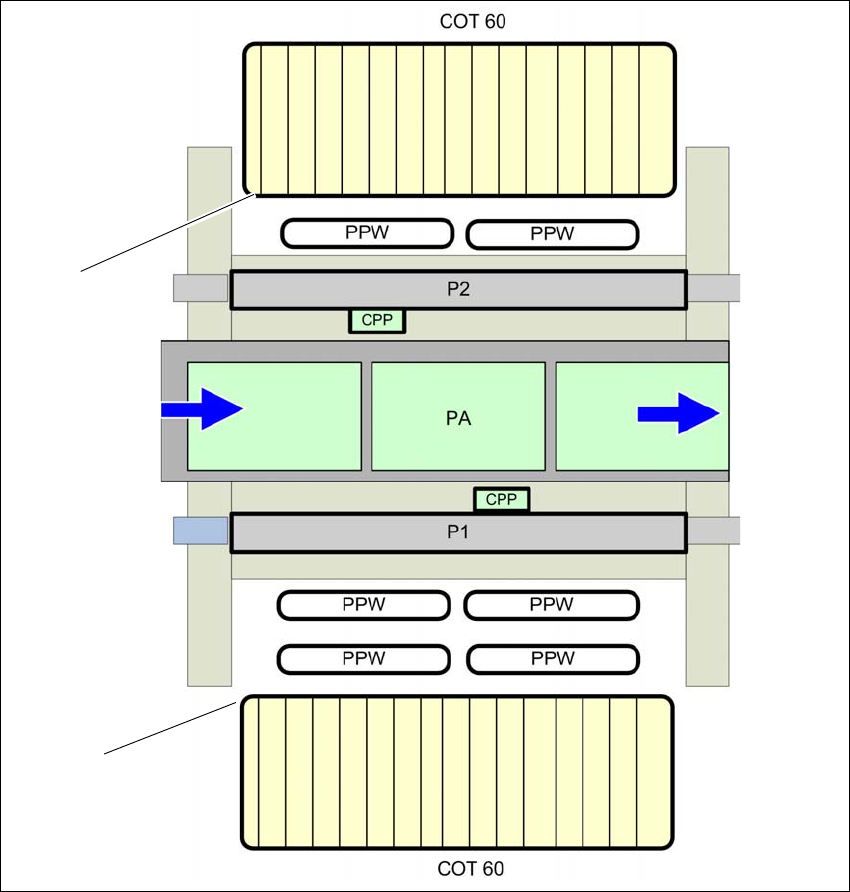

그림 6.1 - 9 SIPLACE MultiStar 용 노즐 체인저의 위치 - 예
6
(1) 안쪽 위치에서의 컴포넌트 트롤리
(2) 바깥쪽 위치에서의 컴포넌트 트롤리
(PPW) 노즐 체인저
(PA) 실장 구역
(1)
(2)
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
6.1 노즐 체인저 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
308
6.1.2.4 조립
SX 장비에서 , 노즐 체인저는 컴포넌트 트롤리 도킹 장치에 고정됩니다 . 다른 노즐 체인저도 설
치할 수 있습니다 .
6
그림 6.1 - 10 노즐 체인저의 어셈블리 위치 - 아래에서 보기
(1) 컴포넌트 트롤리 결합 장치 쪽을 향하고 있는 경사면
(2) PCB 컨베이어 쪽을 향하고 있는 수직면
→ 경사면이 컴포넌트 트롤리 결합 장치 쪽으로 향하도록 노즐 체인저를 배열합니다 .
경고 6
– 각 실장 헤드용 노즐 매거진과 함께 , 각 실장 헤드의 관련 노즐 체인저만 설치하십시오 . 혼합
구성 시 헤드가 충돌할 위험이 있습니다 .
(1)
(2)
