3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.6 실장 헤드 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
128
3.6.2.7 완전 회전되는 혼합 모드의 MultiStar
MultiStar 는 이 모드에서 중소 크기의 컴포넌트를 처리합니다 .
3
그림 3.6 - 7 MultiStar - 혼합 모드
K_BE 작은 컴포넌트 (125 페이지의 표 3.6 - 1 참조 )
M_BE_1 중간 크기의 컴포넌트 , 타입 1(125
페이지의 표 3.6 - 1 참조 )
M_BE_2 중간 크기의 컴포넌트 , 타입 2(125
페이지의 표 3.6 - 1 참조 )
타입 30/ 컴포넌트 카메라 , 타입 30
타입 33 고정 컴포넌트 카메라 , 타입 33
1 ... 8 픽업한 컴포넌트의 순서
1 ... 12 픽업한 컴포넌트의 순서
3
타입 2(M_BE_2) 중간 크기 컴포넌트의 대각선 길이가 39.8 mm 보다 긴 경우 CPP 헤드의 인접
한 세그먼트는 M_BE_2 타입의 컴포넌트를 픽업할 수 없습니다 .
타입 30 타입 30
타입 33 타입 33
K_BE
M_BE_2
M_BE_1
K_BE
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 3.6 실장 헤드
129
3.6.2.8 제한된 회전을 갖는 Pick&Place 모드의 MultiStar
MultiStar 는 이 모드에서 01005 ~ 50 mm x 40 mm 의 전체 컴포넌트 범위를 실장할 수 있습니
다 . 큰 컴포넌트는 마지막으로 픽업되고 광학적으로 센터링된 다음에 첫 번째 컴포넌트로서 실
장됩니다 .
3

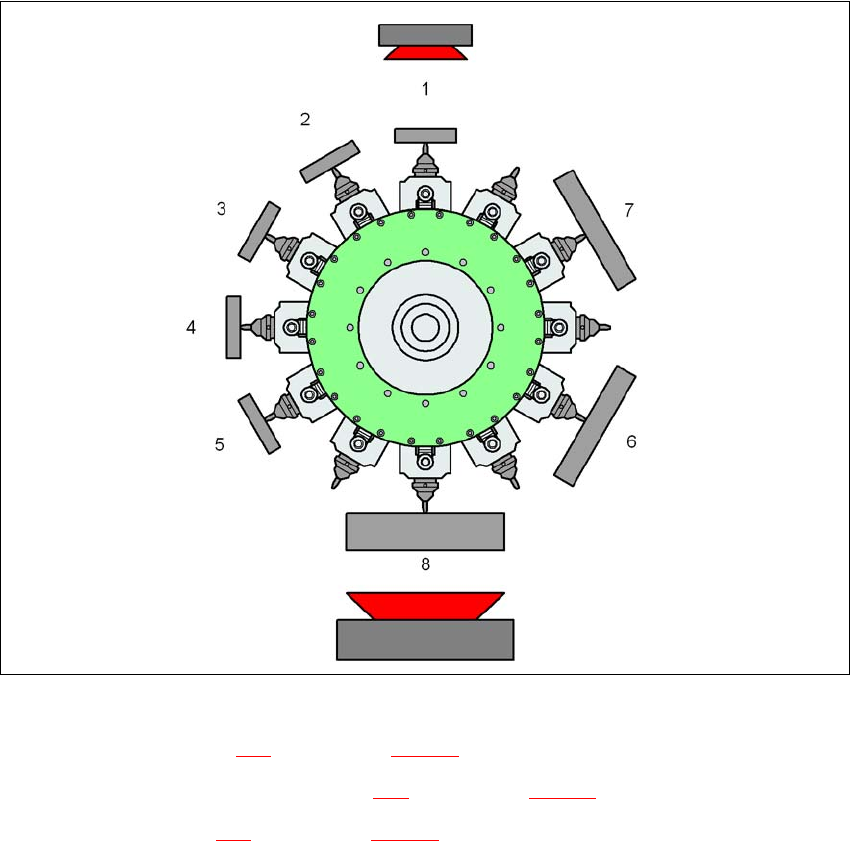

그림 3.6 - 8 MultiStar - 혼합 모드
K_BE 작은 컴포넌트 (125 페이지의 표 3.6 - 1 참조 )
M_BE_2 중간 크기의 컴포넌트 , 타입 2(125
페이지의 표 3.6 - 1 참조 )
G_BE 큰 컴포넌트 (125
페이지의 표 3.6 - 1 참조 )
타입 30 컴포넌트 카메라 , 타입 30
타입 33 고정 컴포넌트 카메라 , 타입 33
1 ... 8 픽업한 컴포넌트의 순서
3
타입 M_BE_2 와 G_BE 컴포넌트의 대각선 길이가 39.8 mm 보다 긴 경우 CPP 헤드의 인접한 세
그먼트는 이들 컴포넌트를 픽업할 수 없습니다 .
타입 30 또는 타입 38
K_BE
G_BE
타입 33
M_BE_2
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.6 실장 헤드 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
130

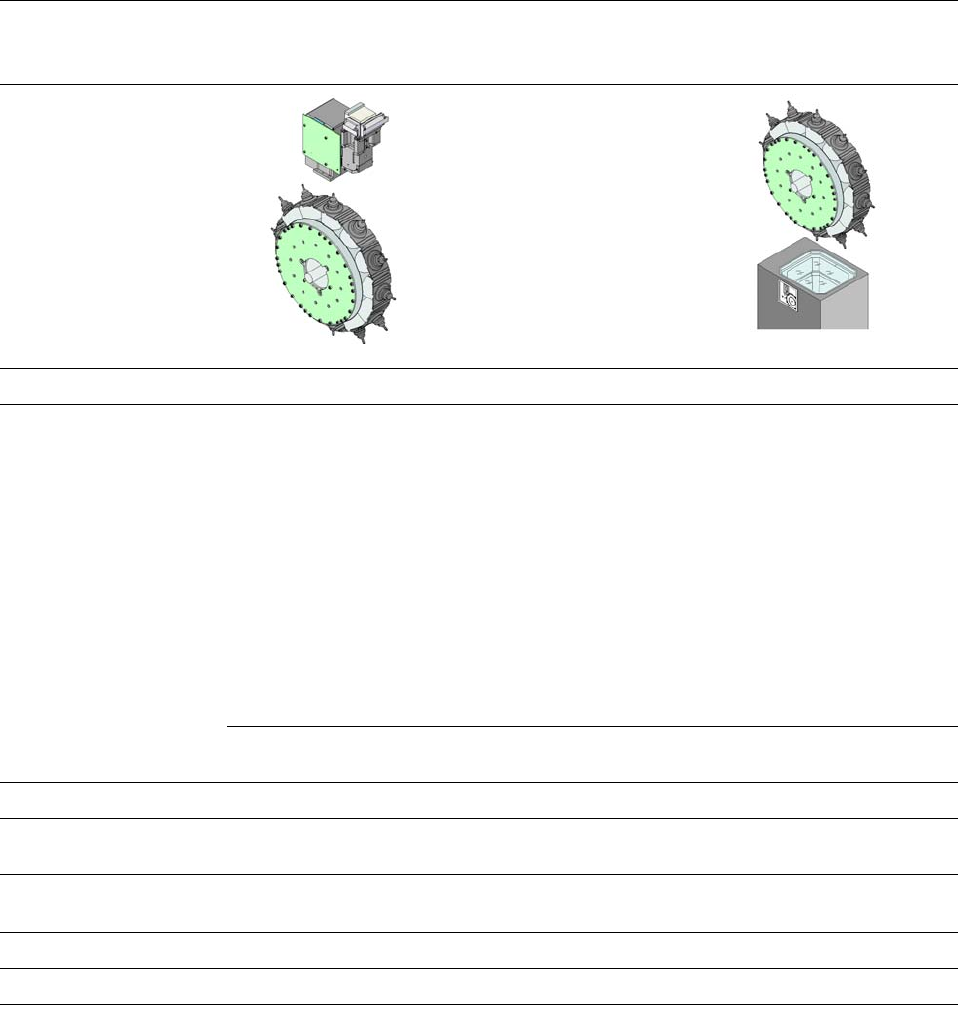

3.6.2.9 SIPLACE MultiStar(CPP) 의 기술 데이터
3
SIPLACE MultiStar
컴포넌트 카메라 타입 30
(CPP)
SIPLACE MultiStar
컴포넌트 카메라 타입 33
(CPP)
3
컴포넌트 범위
a
01005 to 27 mm x 27 mm 0402 to 50 mm x 40 mm
컴포넌트 사양
최대 높이
b
최대 높이
c
최소 리드 피치
최소 리드 폭
최소 볼 피치
최소 볼 지름
최소 치수
최대 수치
최대 무게
6.0 mm
8.5 mm
0.3 mm
0.15 mm
0.25 mm
d
0.35 mm
e
0.14 mm
d
0.20 mm
e
0.4 mm x 0.2 mm
27 mm x 27 mm
4 g
11.5 mm
0.3 mm
0.15 mm
0.35 mm
0.2 mm
1.0 mm x 0.5 mm
50 mm x 40 mm
8 g
프로그래밍 가능한 실장
력
1.0 - 10 N 1.0 - 10 N
노즐 유형
20xx, 28xx 20xx, 28xx
X/Y 정확도
f
± 41 µm/3σ
± 55 µm/4σ
± 34 µm/3σ
± 45 µm/4σ
각 정확도
± 0.4°/3σ
g
, ± 0.5°/4σ
h
± 0.5°/3σ
h
, ± 0.7°/4σ
i
± 0.2°/3σ
± 0.3°/4σ
조명 단계
56
조명레벨 설정
256
5
256
6
a) 실장할 수 있는 컴포넌트의 범위는 패드 형태 , 고객별 기준 및 패키징 허용 한계에 의해서도 영향을 받습니다 .
b) CPP 헤드 : 낮은 어셈블리 위치 , 고정식 컴포넌트 카메라는 가능하지 않음 .
c) CPP 헤드 : 높은 설치 위치
d) 컴포넌트 < 18mm x 18mm 의 경우
e) 컴포넌트 < 18mm x 18mm 의 경우
f) 정확도 값 , 공급업체 중립적인 IPC 표준을 사용하여 측정됨 .
g) 6 mm x 6 mm 와 27 mm x 27 mm 사이의 컴포넌트 치수 .
h) 6 mm x 6 mm 보다 작은 컴포넌트 치수 .
