4 셋업 및 작동 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
4.2 설치 위치의 인프라 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
210
4.2.3.6 유입 전류 제한 점퍼 점검
변압기의 유입 전류 제한 회로 (A1) 는 모든 공급 전압에 대해 동일한 방식으로 연결됩니다 . 커
넥터는 모두 입력 전압 230V 용 위치에 연결되어야 합니다 .
4

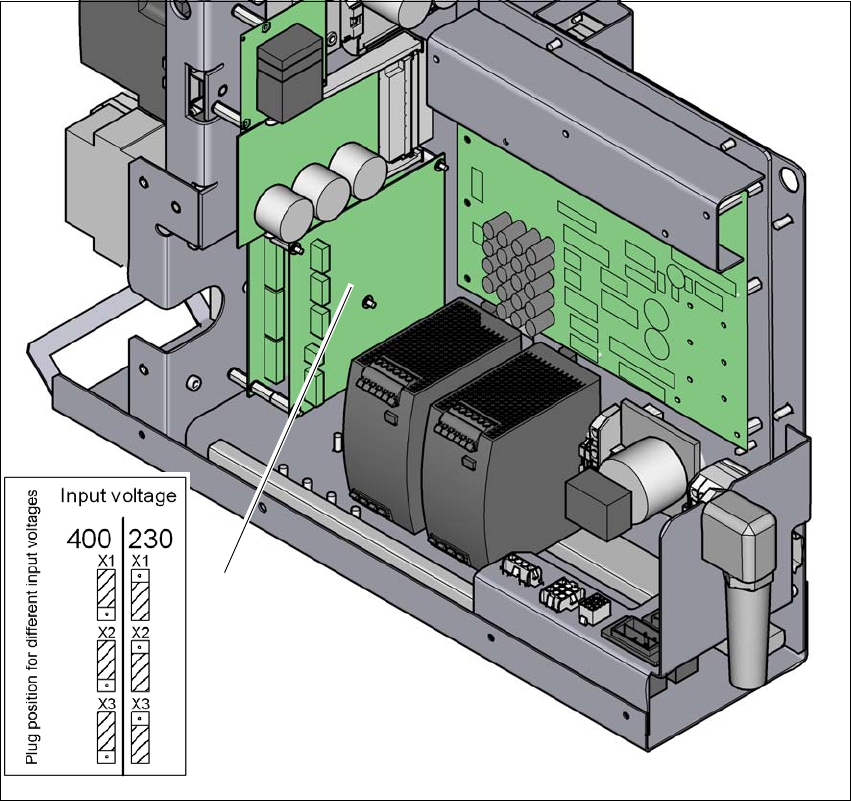

그림 4.2 - 5 유입 전류 제한 장치의 보드 및 커넥터 위치
(1) 변압기용 유입 전류 제한 회로 (A1)
(2) 구성 스키마
→ 변압기의 유입 전류 제한 회로에 대한 커넥터 할당을 점검합니다 . 모든 본선 전압용 커넥터
는 입력 전압 230V 지점에 연결되어야 합니다 .
(1)
(2)
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 4 셋업 및 작동
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 4.3 장비 셋업
211
4.3 장비 셋업
4.3.1 경고 지침
위험 4
SIPLACE 직원이나 자격을 갖춘 사람만 장비를 셋업 및 작동할 수 있습니다 .
→ 항상 해당 사고 방지 규정을 준수합니다 .
→ 장비 아래에 조립 작업을 해야 한다면 우선 장비 안전을 위한 적절한 조치를 취하십시오 . 지
게차를 지지대로만 사용해서는 안됩니다 .
→ 조립 중 헤드의 움직임을 방해하지 않도록 즉 , 결국 부상의 위험이 없도록 갠트리를 PCB 컨
베이어 영역에 장착해야 합니다 .
→ 장비 높이를 조절하기 위해서는 두 명이 필요합니다 .
– 한 명은 필요한 조립 작업을 하고 다른 한 명은 조립 중 위로 올린 장비를 주시하여 장비
가 움직이지 않도록 합니다 .
→ 특수 안전 부츠를 신어 발을 보호합니다 .
4 셋업 및 작동 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
4.3 장비 셋업 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
212
4.3.2 장비를 지게차로 들어올리고 운반하기
4
그림 4.3 - 1 접촉면 - PCB 이송 방향과 직각을 이루는 포크
(1) 지게차 포크의 접촉면
→ 지게차를 PCB 컨베이어와 직각이 되게 놓고 장비의 접촉면이 포크 부분에 고르게 놓일 때
까지 포크 간격을 넓힙니다 .
경고 4
되돌릴 수 없는 장비 손상을 피하려면 장비를 들어올리기
전에
다음 사항을 참고하십시오 .
되돌릴 수 없는 장비 손상을 피하려면 장비를 들어올리기
전에
다음 사항을 참고하십시오 .
– 지게차 포크는 PCB 컨베이어에 평행되게 정렬되어야 합니다 .
– 포크는 장비의 중앙에 정렬되어야 합니다 .
(1)
