사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 4 셋업 및 작동
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 4.2 설치 위치의 인프라
205
4.2.3 메인 전원 공급기
4

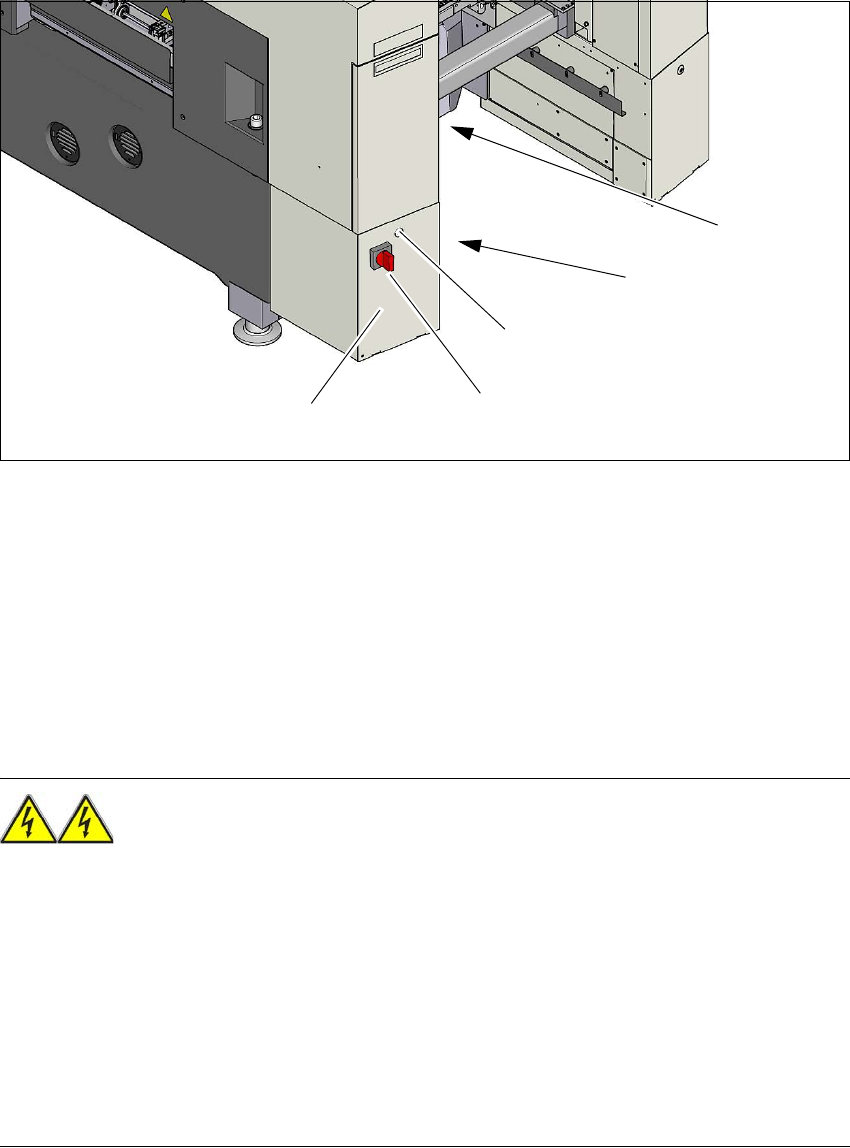

그림 4.2 - 2 장비에서 전원 공급기의 위치 (SX1/SX2 의 예 )
(1) 장비 프레임에서 ( 사용된 테이프 활송 장치 뒤의 ) 변압기
(2) 측면 덮개
(3) 잠금 장치
(4) 다시 켜지는 것을 방지하기 위해 고정되는 메인 전원 스위치
(5) 앞면 덮개
4.2.3.1 위험 사항
경고
장비에는 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ 또는
3 x 415 V~ ± 5 %, 50/60 Hz 주 전원 전압이 공급됩니다 . 이는 시스템의 주 전원이 꺼져있는
동안에도 치명적인 전압이 흐를 수 있는 부품이 있다는 것을 의미합니다 . 따라서 장비를 올바르
지 않은 방법으로 취급하면 사망이나 심각한 부상 또는 장비의 심각한 손상이 발생할 수 있습니
다. 4
→ 적용 가능한 사고 예방법과 DIN 규정 ( 특히 EN60204, 파트 1 또는 IEC 60204, 파트 1) 및
해당 국가의 적용 가능 규정을 항상 준수하십시오 .
→ 교육을 받아 자격을 갖춘 직원만 전원 공급기 덮개를 벗겨내고 장비를 전원 공급기에 연결할
수 있어야 합니다 .
(3)
(4)
(5)
(1)
(2)
4 셋업 및 작동 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
4.2 설치 위치의 인프라 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
206
4.2.3.2 메인 전원 공급기 점검
전원 공급기가 명시된 장비 사양과 일치하는지 점검합니다 (103 페이지의 3.3 단원에 있는 표 참
조).
참고 : 4
이 설명서 "Network Configuration (Electrics and Compressed Air) for SMD Machines at
Customer Site", 품목 번호 00191409-xx 에는 필요한 사양을 얻는 데 요구되는 조치들이 포함
되어 있습니다 .
참고 : 4
기술적 이유로 전원 공급기에서 로드 피크가 발생합니다 . 필요한 경우 전기 업체에 문의하여 메
인 전원 임피던스를 확인하십시오 .
4.2.3.3 전원 공급 케이블 - 사양
장비의 전원 공급 케이블에는 다음과 같은 사양이 적용됩니다 .
– 장비 본선 전원 케이블까지 최대 20 미터의 케이블 길이의 경우 3 x 380 V~ / 3 x 400 V~
/ 3 x 415 V~ 로 5 x 2.5 mm
2
. 20 미터가 넘는 케이블의 경우 5 x 4 mm
2
.
– 장비 본선 전원 케이블까지 최대 10 미터의 케이블 길이의 경우 3 x 200 V~/ 3 x 208 V~
/ 3 x 220 V~ / 3 x 230 V~ 로 5 x 4 mm
2
. 10 미터가 넘는 케이블의 경우 5 x 6 mm
2
.
전선의 색 배정은 시스템을 사용하는 국가마다 다릅니다 .
경고 4
각각의 개별 장비 및 설치된 옵션으로의 전기 리드 ( 예 , WPC5/WPC6) 는 명확하게 분류되고 쉽
게 할당되어야 합니다 . 장비를 사용하는 국가의 규정이 적용됩니다 .
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 4 셋업 및 작동
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 4.2 설치 위치의 인프라
207
4.2.3.4 전원 공급 케이블 연결
4
그림 4.2 - 3 전원 케이블 연결용 단자 패널
(1) 단자 패널 (X99)
(2) 케이블 픽스처
→ 배선 양 끝의 피복을 벗겨냅니다 .
→ 케이블 픽스처에 있는 너트를 풉니다 (2).
→ 케이블 픽스처 (2) 를 지나 단자 패널 X99(1) 로 본선 전원 케이블을 실행합니다 .
→ 케이블을 단자 패널 X99( 품목 1) 로 고정시킵니다 .
(L1): 3 상 4
(L2): 3 상 4
(L3): 3 상 4
(N): 중성선 4
(PE): PE 전도체 4
→ 곡률 반경이 적절한지 확인합니다 . 전선이 꼬이면 안됩니다 .
→ 케이블 픽스처를 수동으로 조입니다 .
(1)
(2)
