사용자 매뉴얼 S IPLACE SX1/SX2/DX 1/DX2 5 장비 작업 소프트웨어 버전 SC.705 .xx 에 서 업데이트 10/2 011 한글판 5.15 컴포 넌트 트롤리 결합 또는 분리 (S X1/ SX2 전용 ) 293 참고 5 컴포넌트 트롤리를 결합하기 전에 X 피더 모듈의 앞 쪽 끝으로 컴포넌트 테이프를 잘라냅니다 . 그렇지 않으면 , 빈 테이프가 빈 테이프 덕트에 들어가지 않습…
5 장비 작업 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
5.15 컴포넌트 트롤리 결합 또는 분리 (SX1/SX2 전용 ) 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
292
5.15.4 컴포넌트 트롤리 연결
5
그림 5.15 - 4 컴포넌트 트롤리 연결
(1) 잠금 걸쇠
(2) 장비 높이에 미세 조정하기 위한 높이 설정
주의 5
SIPLACE X 시리즈용 컴포넌트 트롤리를 장비에 밀어넣을 때에는 조심하고
잠금 걸쇠가 장애물과 부딪치치 않도록 해야 합니다 .
(2)
(1)
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 5 장비 작업
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 5.15 컴포넌트 트롤리 결합 또는 분리 (SX1/SX2 전용 )
293
참고 5
컴포넌트 트롤리를 결합하기 전에 X 피더 모듈의 앞쪽 끝으로 컴포넌트 테이프를
잘라냅니다 . 그렇지 않으면 , 빈 테이프가 빈 테이프 덕트에 들어가지 않습니다 .
주의 5
실장 헤드가 컴포넌트 트롤리 영역 밖에 있는지 확인합니다 .
→ 컴포넌트 트롤리를 조심스럽게 장비 끝까지 밀어넣습니다 . 전환 테이블의 정지 블록 (2) 는
장비 피드 인 (feed-in) 에서 테이블 높이 점검용 브래킷 (1) 아래에 맞아야 합니다 ( 오른쪽
및 왼쪽 ).
5

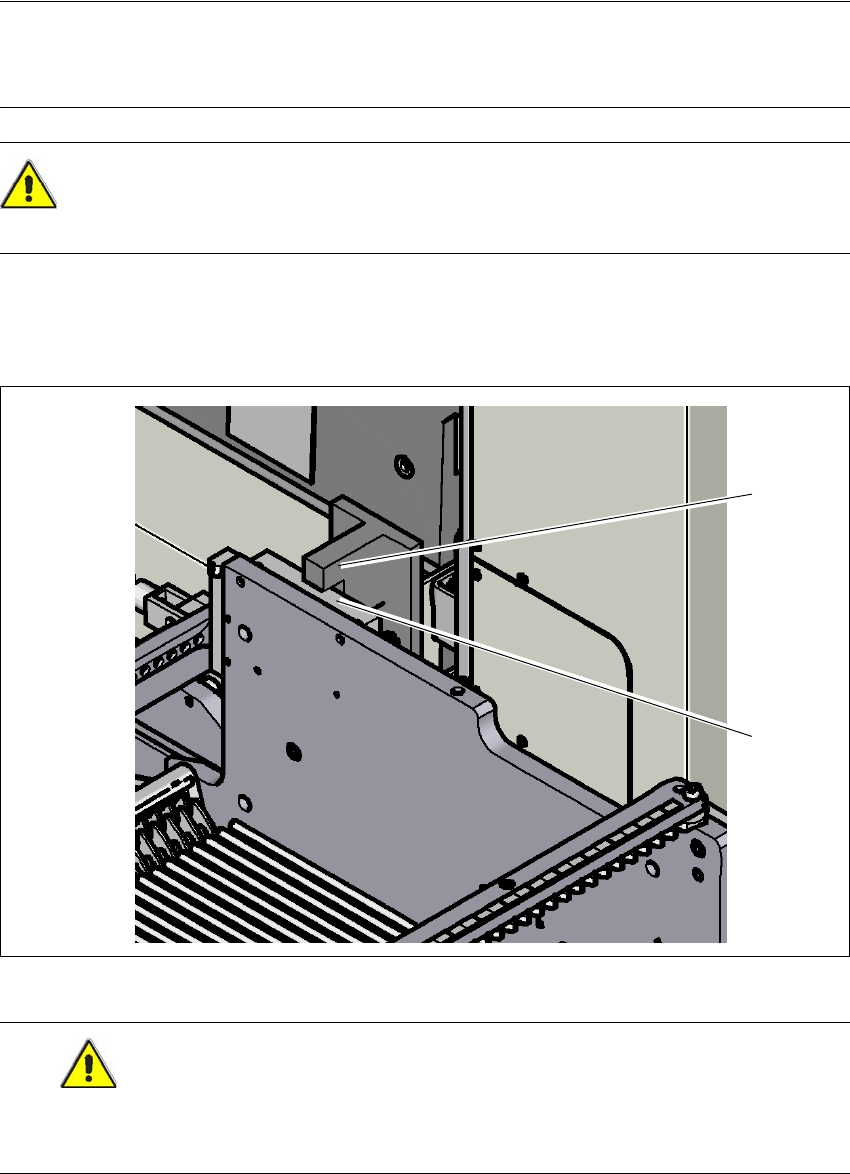

그림 5.15 - 5 테이블 높이 점검
주의
테이블 높이 점검용 2 개의 브래킷 (1)( 오른쪽 및 왼쪽 ) 을 제거하지 마십시오 . 이 브래킷 중 어
느 한쪽이 제거되면 전환 테이블이 너무 높게 되어 헤드 충돌을 초래할 수 있습니다 . 5
5
(1)
(2)
5 장비 작업 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
5.15 컴포넌트 트롤리 결합 또는 분리 (SX1/SX2 전용 ) 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
294
→ 미세 조정을 위한 높이 설정을 사용하여 컴포넌트 트롤리의 높이를 수정합니다 . 블록과 브
래킷의 두 표면은 완전히 닿아서는 안됩니다 .
→ 참고
보호 덮개가 닫혀 있을 때에만 컴포넌트 트롤리를 밀어넣을 수 있으므로 보호 덮개를 닫습니다 .
5
5
→ 스테이션 소프트웨어의 메인 보기에서 피더 ... 아이콘과
로케이션 아이콘을 선택합니다 .
→ 각 로케이션을 잠그려면 아이콘을 클릭하고 트롤리가 완전히 도킹될 때까지 기다립
니다 . 자세한 내용은 스테이션 소프트웨어 온라인 도움말을 참조하십시오 .
→ 양 핸들을 사용하여 슬리브를 위로 밀고 핸들을 아래로
내립니다 .
