3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.8 PCB 컨베이어 시스템 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
148
3.8.3.3 비동기 이송 모드
비동기 모드에서는 이송 트랙 안의 PCB 가 단 한 개만 처리됩니다 . 동시에 두 번째 이송 트랙 안
의 다른 PCB 는 실장 위치로 이동하게 됩니다 . 이 방법은 PCB 의 전체 이송 시간을 절약해주어
성능을 상당히 향상시켜주며 특히 짧은 주기 시간의 PCB 의 경우에 더욱 빛을 발합니다 .
장비가 작업 데이터 ( 패널 , 셋업 ) 를 수신하면 공급 벨트 위의 PCB 는 실장 작업 내내 가용 프로
세싱 벨트 ( 프로세싱 벨트가 비어 있는 경우에만 ) 로 계속 이송됩니다 . 실장 순서는 PCB 가 프
로세싱 벨트에 도착하는 즉시 시작됩니다 . PCB 는 하나씩 처리됩니다 .
만약 실장 순차 처리가 중단되면 컨베이어 인터페이스가 비활성화되며 프로세싱 컨베이어에 위
치한 PCB 의 처리만 완료됩니다 .
컨베이어 인터페이스 비활성화 및 활성화는 양쪽 이송 트랙에서 동시에 이루어집니다 .
3

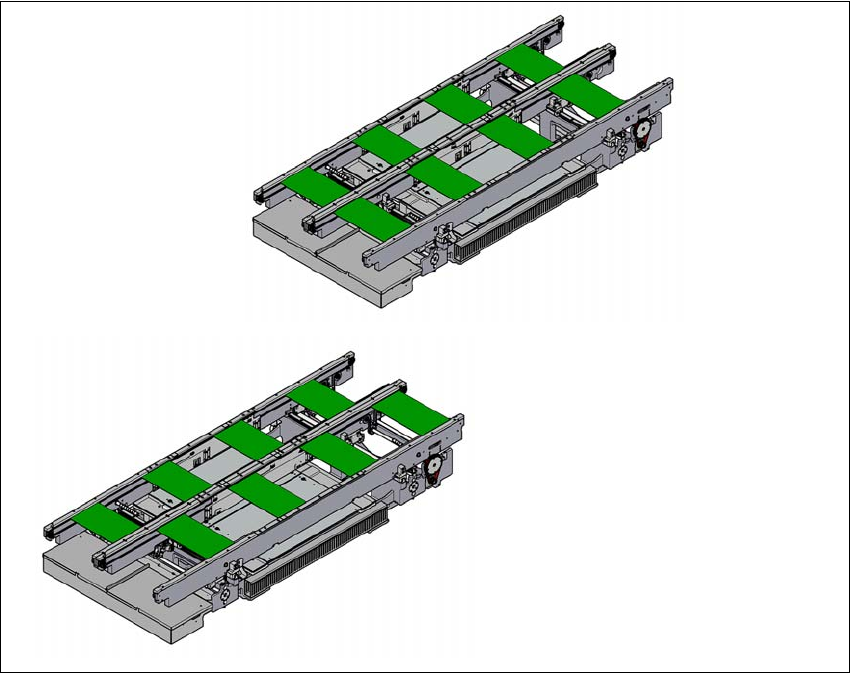

그림 3.8 - 4 이송 모드
3.8.3.4 동기 이송 모드
동기 모드에서는 크기가 같은 PCB 두 개가 동시에 실장 위치로 이동합니다 . 이들은 공통 패널로
처리됩니다 .
이것을 통해 한 라인에서 보드의 상단과 하단 사이드를 처리하는 것이 가능합니다 . 2 개의 보드
가 항상 동시에 전송되므로 보드를 전송하는 데 필요한 시간이 줄어듭니다 . 또한 노즐 구성을 보
다 잘 활용할 수 있습니다 .
동기 이송 모드
비동기 이송 모드
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 3.8 PCB 컨베이어 시스템
149
컨베이어 트랙 1 과 2 위의 PCB 는 컨베이어 구역으로 동시에 이동합니다 ( 즉 , 컨베이어 벨트는
동시에 그러나 서로 독립적으로 제어됩니다 ). 컨베이어 트랙 1 및 2 에 실장해야 하는 컴포넌트
는 두 개의 서브패널을 통해 하나의 패널로 구성해야 합니다 .
실장 시작 시 하나의 컨베이어 레인만 점유되는 경우 , 컨베이어 레인에 대한 이와 같은 단일 사
용은 " 실장되지 않음 " 으로 구분됩니다 .
이중 컨베이어가 동기 모드로 작동되면 'PCB whispering down the line' 옵션이 비활성화됩니
다 . “ 일반 불량 피듀셜 ” 옵션을 사용할 수 없습니다 .
3.8.3.5 I- 실장
동기 및 비동기 컨베이어 모드에 더하여 , "I-Placement" 실장 개념이 도입되었습니다 . 이 경우
, 두 실장 헤드가 동시에 한 실장 영역에서 작동함으로써 자신의 보드들을 서로 완전히 독립되게
합니다 . 일반 모드에서는 , 실장 헤드가 다음과 같이 교대 실장 모드에서 작동합니다 . 한 실장 영
역에서 실장 헤드가 보드를 실장하는 동안 , 다른 실장 헤드는 피더 모듈에서 컴포넌트를 픽업합
니다 . "I-Placement" 의 경우 , 실장 헤드는 이와 같은 대기 시간을 갖지 않으며 따라서 실장 성
능이 증가됩니다 .
3.8.4 제어 및 폭 조절
3.8.4.1 단일 기능 메뉴를 이용한 제어
온라인 도움말에는 PCB 컨베이어 시스템 제어 단일 기능 메뉴에 관한 정보가 포함되어 있습니
다.
3.8.4.2 자동 폭 조절
명령이 수신되면 컨베이어 벨트가 원하는 폭으로 설정됩니다 . 이중 컨베이어의 경우 폭을 변경
할 수 있습니다 .
컨베이어 트랙 폭 변경에 대한 자세한 내용은 온라인 도움말을 참조하십시오 .
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.8 PCB 컨베이어 시스템 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
150
3.8.5 PCB 휨의 정의
3.8.5.1 컨베이어 상의 PCB 휨
PCB 대각의 최대 1% 이동 방향을 교차하지만 2mm 를 초과하지 않는 PCB 휨
3
이동 방향의 PCB 휨 + PCB 두께 < 5.5mm
3
고정 컨베이어 가장자리
이동식 클램핑 장치
인쇄 회로 기판 (PCB)
컨베이어 측벽
고정 컨베이어 가장자리
컨베이어 벨트
인쇄 회로 기판 (PCB)
PCB 이송 방향
5.5 mm
