5 장비 작업 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
5.10 피더 모듈 셋업 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
270
현재 셋업에 X- 축 피더 모듈이 포함되어 있는 경우에는 대기 상태 시 상태 디스플레이 (269
페
이지에 있는 그림 5.10 - 1
의 항목 2) 에
녹색불이 켜집니다 . 현재 셋업에 이 피더 모듈이 포함되어 있지 않으면 상태 디스플레이는 꺼진
상태로 있습니다 .
X 피더 모듈은 전환 테이블에서 걸쇠로 잠글 수 있으며 이렇게 잠겨있을 때에는 빼낼 수 없습니
다 . 전환 테이블에서 피더 모듈을 제거하는 절차는 다음과 같습니다 .
→ 분리 핸들 (269
페이지에 있는 그림 5.10 - 1 의 항목 1) 을 누릅니다 . 그러면 분리 핸
들이 튀어 나오며 상태 디스플레이는 꺼집니다 .
→ 잠금 장치 (269
페이지에 있는 그림 5.10 - 1 의 항목 4) 가 피더 모듈을 해제할 때까지
1 초 정도 기다립니다 .
→ 분리 핸들을 사용하여 피더 모듈을 전환 테이블에서 빼냅니다 . 5 초가 넘게 기다리면 피
더 모듈은 다시 잠기게 됩니다 . 상태 디스플레이는
빨간불이 들어오고 "Handle --->>" 이라는 메시지 (269
페이지에 있는 그림 5.10 - 1
의 항목 3) 가 LCD 디스플레이에 표시됩니다 .
→ 분리 핸들을 다시 한 번 이용합니다 . 현재 셋업에 X 피더 모듈이 포함되어 있는 경우 상
태 디스플레이에는 녹색불이 켜지고 LCD 디스플레이에 트랙 번호와 증분이 다시 한 번
표시됩니다 .
→ 분리 핸들 (269
페이지에 있는 그림 5.10 - 1 의 항목 1) 을 다시 한 번 누르고 이제 피
더 모듈을
전환 테이블에서 빼냅니다 .
5.10.3 X 피더 모듈 사용
5.10.3.1 X 피더 모듈 사용 전 점검
전환 테이블에서 피더 모듈을 사용하기 전에 다음과 같은 사항들 점검합니다 .
→ 피더 모듈은 완전한 상태이어야 합니다 .
→커버 호일 로커(272
페이지에 있는 그림 5.10 - 2 의 항목 2) 를 살짝 두드려 막히지 않
았는지
확인합니다 .
→픽업 창(272
페이지에 있는 그림 5.10 - 2 의 항목 3) 주변에
풀려있는 컴포넌트는 없는지 확인합니다 .
참고 5
피더 모듈에서 컴포넌트를 흔들기 전에 부품 처리부 (272
페이지에 있는 그림 5.10 - 2 의
항목 5) 를
비웁니다 .
→레버(272
페이지에 있는 그림 5.10 - 2 의 항목 4) 를 앞으로 조금 눌러 픽업 창 (272
페이지에 있는 그림 5.10 - 2 의 항목 3) 을 엽니다 . 그러면 픽업 창이 조금 올라갑니다 .
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 5 장비 작업
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 5.10 피더 모듈 셋업
271
참고 5
컴포넌트 테이프가 끼워져 있다면 이 레버를 누르지 마십시오 . 그렇지 않으면 팽팽해진 커
버 호일이 컴포넌트 테이프를 움직여 부품이 노출됩니다 .
→ 픽업 창 아래에 풀려있는 부품이 있다면 모두 빼냅니다 .
→ 레버 ( 그림 5.10 - 2
의 항목 4) 를 원래 위치로 되돌려 픽업 창 ( 그림 5.10 - 2 의 항목
3) 을 닫습니다 .
→ 솔 또는 적합한 노즐을 끼운 진공 청소기를 사용하여 전환 테이블에서 풀려있는 컴포넌
트를 제거합니다 .
참고 5
이미 컴포넌트 테이프가 끼워져 있다면 피더 모듈의 앞쪽 끝으로 테이프를 끊습니다 .
→ 분리 핸들 (1 번 항목 ) 이 아직 돌출되어 있으면 원 위치에 고정시킵니다 .
5 장비 작업 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
5.10 피더 모듈 셋업 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
272
5

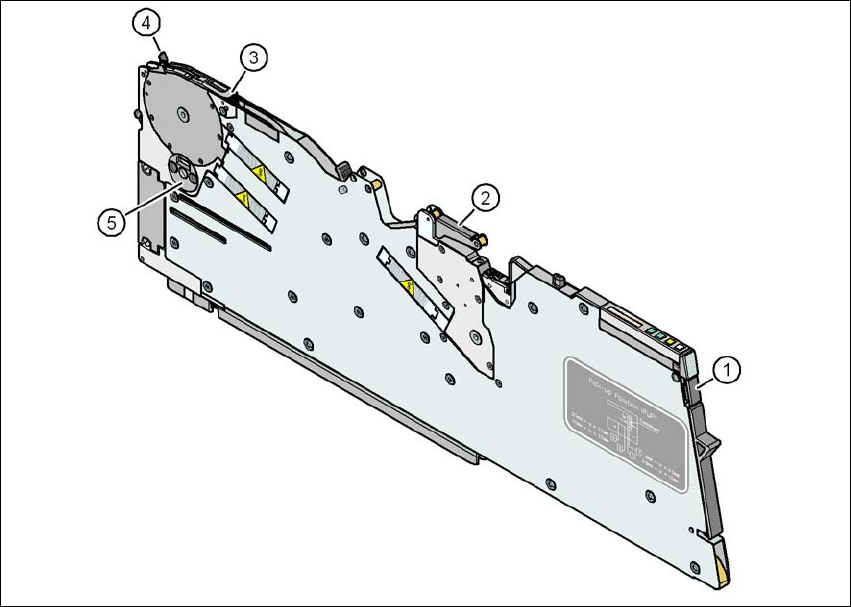

그림 5.10 - 2 X 피더 모듈 사용 전 점검
(1) 분리 핸들
(2) 커버 호일 로커
(3) 픽업 창
(4) 픽업 창을 들어올리거나 잠글 수 있는 레버
(5) 부품 처리부
