6.2.7 WPC5/WPC6 가 포함된 치수
6

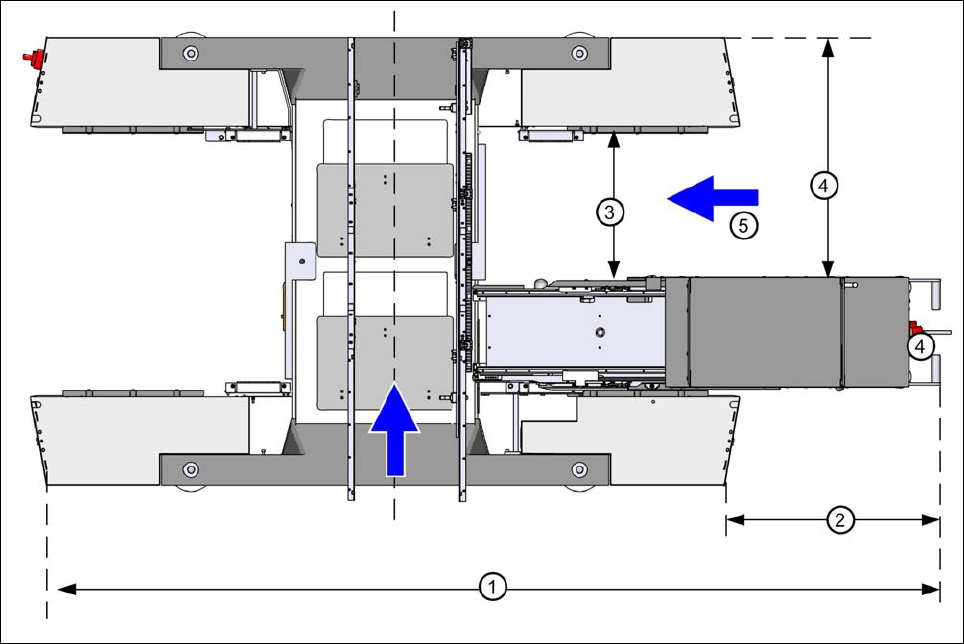

그림 6.2 - 3 WPC5/WPC6 가 포함된 SX 장비의 치수
(1) 3,000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) 30 트랙의 컴포넌트 트롤리 /DX 테이블 로케이션
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 6 스테이션 확장
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 6.2 와플 팩 체인저 (WPC5/WPC6)
329
6.2.8 제어장치
6
그림 6.2 - 4 WPC - 제어장치
(1) 비상 정지 버튼
(2) 주 전원 스위치
(3) 섀시를 올리거나 내리기 위한 크랭크
(4) 안전 문
(5) 와플 팩 트레이 보관 장치
(6) 비정지 모듈 (WPC6 전용 )
(3)
(2)
(1)
(4)
(5)
(6)
6 스테이션 확장 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
6.2 와플 팩 체인저 (WPC5/WPC6) 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
330
6.2.8.1 안전 장비
비상 정지 버튼 6
비상 정지 버튼을 누르면 SIPLACE SX 와 와플 팩 체인저를 포함한 전체 시스템이 즉시 정지합
니다 . 비상 정지 버튼을 놓은 후 , SX 장비의 시작 버튼을 눌러 전체 시스템을 다시 시작할 수 있
습니다 . 그런 다음 실장을 계속하거나 종료할 수 있습니다 .
참고
불완전하게 실장된 PCB 에 주의하십시오 .
안전 도어 6
보호문을 열면 와플 팩 체인저의 리프팅 축과 피드 축이 멈춥니다 . 문이 다시 닫히면 와플 팩 체
인저는 작동을 계속합니다 .
주의 6
와플 팩 체인저에 의해 컴포넌트가 픽업되는 동안 와플 팩 체인저의 보호문을 열지 마십시오 . 6
비정지 모듈 (WPC6 전용 ) 6
와플 팩 트레이는 SIPLACE SX 를 정지하지 않고도 비정지 모듈에서 플랩을 통해 작동 중에 보
충되거나 추출될 수 있습니다 . 작동 컨트롤은 와플 팩 트레이가 비정지 모듈에 있는지 , 비정지
모듈이 비어 있는지 또는 와플 팩 트레이가 현재 이동 중인지 여부를 나타냅니다 .
주의 6
작동 컨트롤이 깜박이는 경우 , 와플 팩 트레이는 비정지 모듈 내에서 이동 중이고 작업이 아직
완료되지 않은 것입니다 . 플랩을 열면 비정 정지가 트리거됩니다 .
6.2.9 작동 , 유지보수 , 서비스
와플 팩 체인저의 작동 , 유지보수 및 서비스에 대한 자세한 정보는 와플 팩 체인저와 함께 제공
된 매뉴얼을 참조하십시오 .
