4 셋업 및 작동 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
4.3 장비 셋업 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
218
4

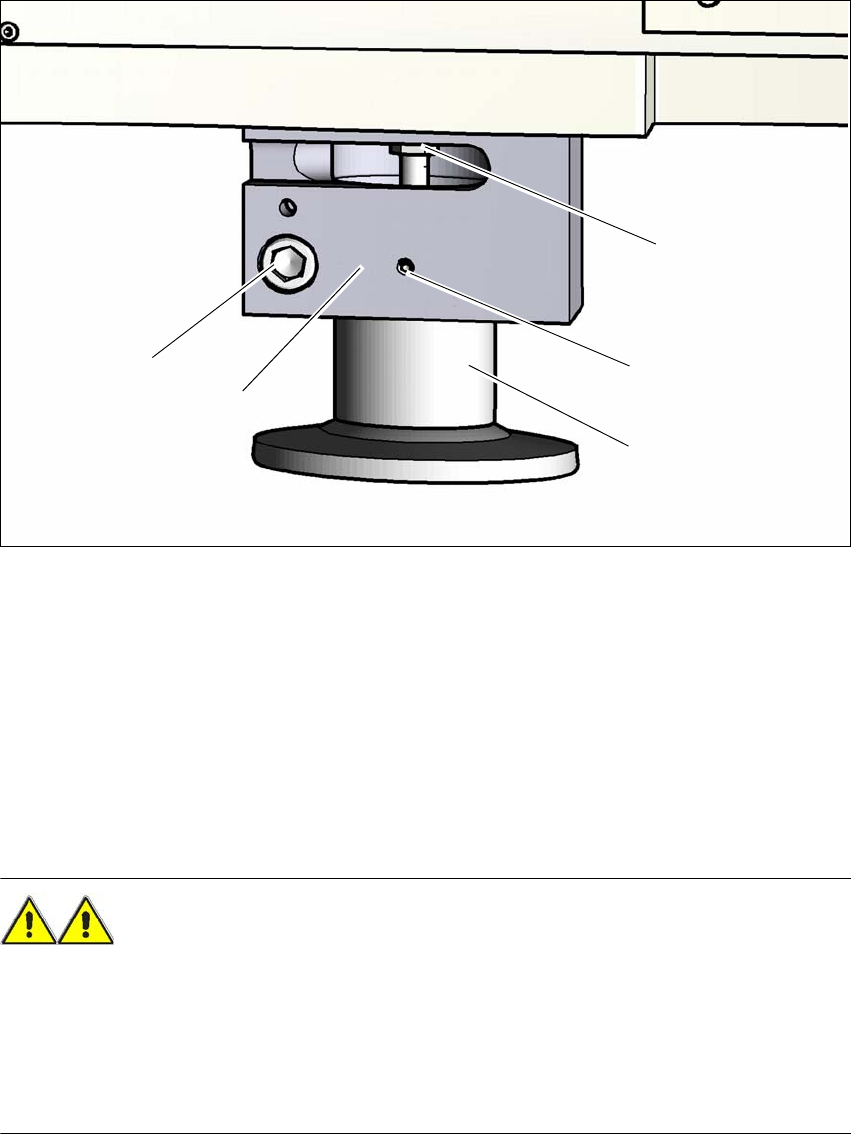

그림 4.3 - 4 높이 어댑터 - 높이 조절
4
(1) 높이 조절용 세팅 나사
(2) 잠금 나사
(3) 높이 어댑터
(4) 클램핑
(5) 고정 나사
→ 잠금 나사 (2) 를 풉니다 . 이 잠금 나사는 높이 어댑터를 고정시키고 클램프가 풀어졌을 때
높이 어댑터가 바로 떨어지는 것을 방지해줍니다 .
경고 4
클램프를 풀르고 나면 높이 어댑터는 그러브 나사로 노치에 고정되어 있지만 여전히 아래로 떨어
져 나갈 수 있습니다 .
→ 높이 어댑터가 떨어지는 것을 방지하려면 조이는 동안 잡고 있으십시오 .
→ 손과 발에 떨어지지 않도록 주의하십시오 .
→ 클램핑 나사를 풀고 높이 어댑터를 아래로 잡아 당깁니다 .
→ 높이 조절 나사 (1) 이 쉽게 움직일 수 있도록 새 높이 어댑터를 점검합니다 . 필요할 경우 ,
나사를 풀고 나사산에 Topas NCA 52 를 바릅니다 .
(3)
(1)
(2)
(4)
(5)
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 4 셋업 및 작동
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 4.3 장비 셋업
219
→ 높이 어댑터를 클램프 (4) 로 쉽게 밀어 넣을 수 있도록 높이 어댑터의 클램핑 부분에 Topas
NCA 52 를 바릅니다 .
→ 필요한 PCB 컨베이어 높이에 맞는 올바른 높이 어댑터를 끼워 넣습니다 .
→ 노치가 잠금 나사 (2) 와 맞물리도록 높이 어댑터를 클램프로 밀어 넣습니다 .
→ 잠금 나사 (2) 를 느슨하게 조입니다 .
→ 높이 어댑터가 최소 작동으로 Z 방향으로 이동할 수 있도록 클램핑 나사 (5) 를 느슨하게 조
입니다 .
→ 다른 3 개의 높이 어댑터를 동일한 방식으로 장착합니다 .
→ 이제 지게차를 이용하여 높이 어댑터가 바닥에 고르게 닿을 때까지 장비를 조심스럽게 내려
놓습니다 . 항상 다른 한 명이 지켜보아 장비를 내려놓을 때 장비가 안정성을 유지할 수 있도
록 해야 합니다 . 높이 어댑터 클램프를 약간 느슨하게 해야 할 수도 있습니다 .
→ SW 20 오픈형 양구 링 스패너를 사용하여 세팅 나사에서 각 높이 어댑터의 높이를 조절하
여 관련 컨베이어 높이를 얻을 수 있습니다 .
→ 장비 수평계를 사용하여 장비를 X 및 Y 방향으로 정렬합니다 .
참고 4
장비를 X 및 Y 방향으로 정렬하는 방법에 대한 설명은 224
페이지의 4.3.9 단원을 참조하십
시오 .
→ 클램핑 나사를 130 Nm 토크까지 조입니다 .
