5 장비 작업 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 5.9 현장 검사 실시 소프트웨어 버전 SC.705 .xx 에서 업데이트 10/2011 한글판 266 5.9 .3 PC B 지지대 검사 → 리프팅 테이블 위의 자기 PCB 지지대 위치를 확인합니다 . – PCB 지지대가 PCB 밑에 있는 컴포넌트와 부딪 치지 않도록 합니다 . – 그리 고 PCB 지지대가 PCB 컨베이어 …
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 5 장비 작업
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 5.9 현장 검사 실시
265
→ X 테이프 피더 모듈용 테이프 호일 제거 통이 가득 찼는지 확인합니다 . 플랩을 엽니다 (1 번
항목 ). 커버 호일을 당겨 가위나 8mm 및 12mm X 테이프 피더 모듈에 있는 블레이드 (2 번
항목 ) 로 자릅니다 .
참고 5
커버 호일을 찢어서는 안됩니다 . 커버 호일을 찢으면 잘라내는 데 문제가 생길 수 있습니다
. 8mm 및 12mm X 테이프 피더 모듈에는 쉽게 자를 수 있도록 블레이드 (2 번 항목 ) 가 갖
추어져 있습니다 .
→ 멀티컬러 상태 디스플레이를 검사합니다 (264
페이지에 있는 그림 5.9 - 1 의 항목 3).
– 녹색 불이 켜지면 피더 모듈이 대기 상태에 있는 것입니다 .
– 오렌지색은 경고 신호입니다 . 경고 텍스트가
LCD 디스플레이에 나타납니다 (264
페이지에 있는 그림 5.9 - 1 의 항목 4).
– 상태 디스플레이에 빨간 불이 켜지면 장애가 발생한 것입니다 . 오류 메시지가
LCD 디스플레이에 나타납니다 (264
페이지에 있는 그림 5.9 - 1 의 항목 3).
오퍼레이터 패널에 있는 LCD 및 상태 디스플레이의 목록은 280
페이지의 5.11 단원에
나와 있습니다 . 5
상태 디스플레이가 꺼지는 것은 다음과 같은 이유 때문일 수 있습니다 . 5
– 피더 모듈이 현재 셋업대로 되어 있지 않은 경우 .
– 피더 모듈에 결함이 있는 경우 .
– 피더 모듈이 사용 불가능한 상태인 경우 ( 예 : 압력 강하로 인해 )
5.9.2 적절한 시점에 테이프 접합
참고 :
피더 모듈이 컴포넌트 밖으로 실행되지 않도록 테이프를 충분히 미리 접합합니다 . 그렇지 않
으면 다운 타임이 길어집니다 .
그러나 접합 후 헌 테이프의 끝을 새 릴에 감으면 새로운 테이프가 감겨있는 릴에 너무 많은
테이프가 감겨 테이프가 벗겨져 헝클어질 수 있으므로 테이프를 너무 미리 접합하지 마십시
오 . 이것은 또한 픽업 오류와 긴 다운 타임을 일으킵니다 . 5
5 장비 작업 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
5.9 현장 검사 실시 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
266
5.9.3 PCB 지지대 검사
→ 리프팅 테이블 위의 자기 PCB 지지대 위치를 확인합니다 .
– PCB 지지대가 PCB 밑에 있는 컴포넌트와 부딪치지 않도록 합니다 .
– 그리고 PCB 지지대가 PCB 컨베이어 패널과도 부딪치지 않도록 합니다 .
– 345
페이지의 6.12 단원에 설명된 대로 PCB 지지대만 사용하십시오 .
5.9.4 추가 테이프 릴의 지지대
5

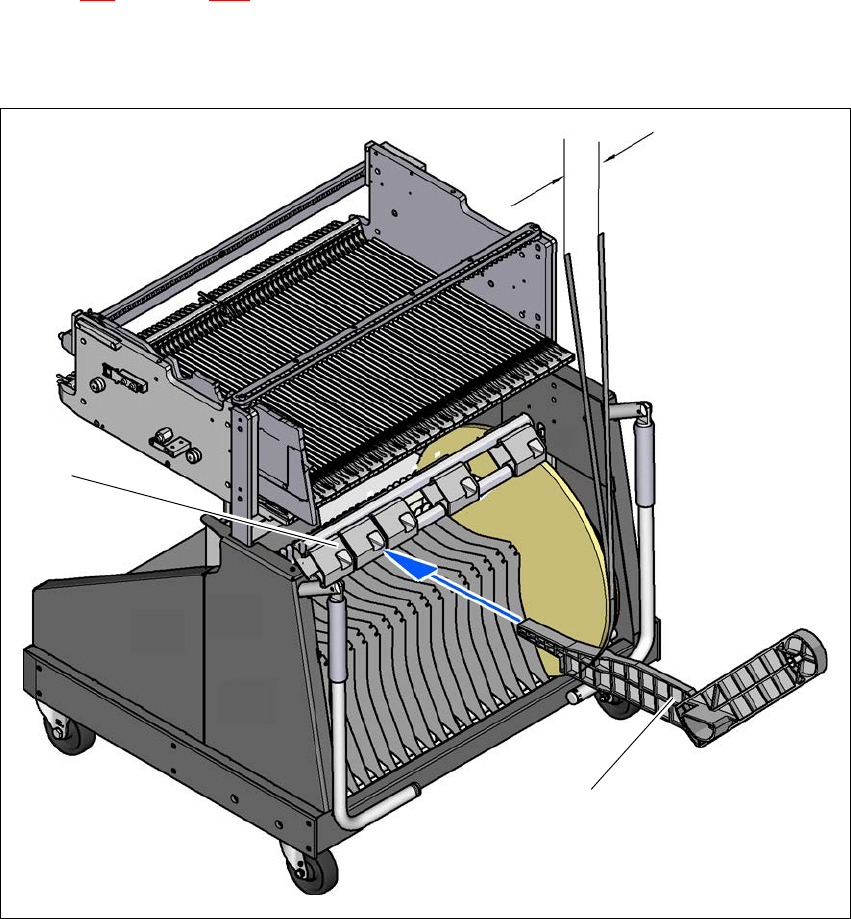

그림 5.9 - 2 추가 테이프 릴의 지지대
(1) 추가 테이프 릴 (X- 시리즈 ) 지지대 , 제품 번호 : 00141217-xx
(2) 지지대 장착 장치
5
최대 60 mm
(1)
(2)
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 5 장비 작업
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 5.9 현장 검사 실시
267
피더 모듈과 테이프 릴 사이의 측방 오프셋이 60mm 를 넘지 않는 한 X 시리즈 피더 모듈은 아무
문제 없이 컴포넌트 테이프를 처리할 수 있습니다 . 최대 허용 오프셋이 유지될 수 없도록 셋업이
미리 정의되어 있으면 추가 테이프 릴용 마운트 ( 항목 1) 를 사용하는 것이 좋습니다 . 여유폭이
최대 허용 값인 60mm 미만이 될 때까지 홀더 (2 번 항목 ) 에 끼워 밀어 넣기만 하면 됩니다 . 컴
포넌트 트롤리에는 홀더가 총 5 개 있습니다 . 테이프 릴에는 각각 테이프 릴 2 개를 장착할 수 있
는데 , 이는 테이프 컨테이너 위에 15" (381 mm) 테이프 릴을 최대 10 개까지 놓을 수 있다는 것
을 의미합니다 .
5.9.5 테이프 컨테이너에 분할판 삽입
→ 분할판의 끝부분은 서로 다르며 이 분할판은 두 가지 방식으로 테이프 컨테이너에 끼울 수
있습니다 . 스핀들이 사용되는 경우 분할판에 있는 스핀들의 홈은 위를 향합니다 ( 그림 5.9
- 3 의 항목 4 참조 ). 스핀들을 사용하지 않는 경우 , 분할판의
둥근
가장자리가
위를 향합니다 ( 그림 5.9 - 3
의 항목 5 참조 ).
→ 그림 5.9 - 3
에 표시된 대로 분할판을 삽입하고 테이프 컨테이너의 가장 작은 구획이
2x 구획이라는 것을 기억해두십시오 . 이것은 실장 오류를 피하도록 돕습니다 .
→ 분할판이 세 가이드 레일 위에서 같은 위치에 있는지 확인하십시오 . 그렇지 않으면 분할판
은 갈라지거나 휘어집니다 .
