– 선형 피더는 LDU-X 옆에 바로 셋업할 수 없습니다 .
– MTC나 WPC 및 LDU-X는 갠트리가 하나 있는 하나의 실장 영역에서만 셋업할 수 있습니다.
– 갠트리는 2 개의 실장 로케이션에서 픽업할 수는 있지만 하나의 LDU
-
X 에서만 픽업할 수 있
습니다 .
3.10.3.4 지정된 용제 레이어 두께용 딥 플레이트
딥 플레이트 깊이 품목 번호
30 μm 00117023-xx
60 μm 00117026-xx
70 μm 00117027-xx
75 μm 00117021-xx
80 μm 00117028-xx
90 μm 00117029-xx
100 μm 00117030-xx
110 μm 00117038-xx
120 μm 00117031-xx
130 μm 00117039-xx
170 μm 00117054-xx
210 μm 00117042-xx
220 μm 00117032-xx
230 μm 00117033-xx
240 μm 00117037-xx
280 μm 00117034-xx
300 μm 00117041-xx
320 μm 00117035-xx
360 μm 00117036-xx
400 μm 00117040-xx
3 기술 데이터 및 어셈블리 사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2
3.10 SIPLACE SX1/SX2/DX1/DX2 의 X 피더 모듈 소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판
176
3.10.4 X 시리즈용 피더 모듈 어댑터
품목 번호 00141305-xx X 시리즈 피더 모듈용 어댑터
품목 번호 00141308-xx 리젝트 컨베이어용 어댑터 평판
품목 번호 00141310-xx 라벨 프리젠터용 어댑터 평판
3
X 테이프 피더 모듈의 범위는 선형 진동 피더 , 라벨 프리젠터 및 리젝트 컨베이어를 포함하도록
확장되었습니다 . 어댑터를 이용하면 , X 시리즈 컴포넌트 트롤리 또는 DX 테이블과 함께 사용하
도록 S 선형 진동 피더 , 라벨 프리젠터 및 리젝트 컨베이어를 변환할 수도 있습니다 . 어댑터는
기계적 기능뿐만 아니라 전자적 기능도 수행합니다 . 어댑터는 S 피더의 통신 신호를 확장된 X 시
리즈 프로토콜에 적합한 신호로 변환합니다 . 피더 모듈 식별과 같은 추가 기능도 구현되었습니
다.
참고 3
S 선형 진동 피더 , 라벨 프리젠터 및 리젝트 컨베이어는 SpeedStar(C&P20) 의 액세스 범위에
있는 경우 컴포넌트 트롤리에서 셋업할 수 없습니다 .
사용자 매뉴얼 SIPLACE SX1/SX2/DX1/DX2 3 기술 데이터 및 어셈블리
소프트웨어 버전 SC.705.xx 에서 업데이트 10/2011 한글판 3.10 SIPLACE SX1/SX2/DX1/DX2 의 X 피더 모듈
177
3.10.4.1 라벨 프리젠터가 포함된 X 시리즈용 피더 모듈 어댑터
3

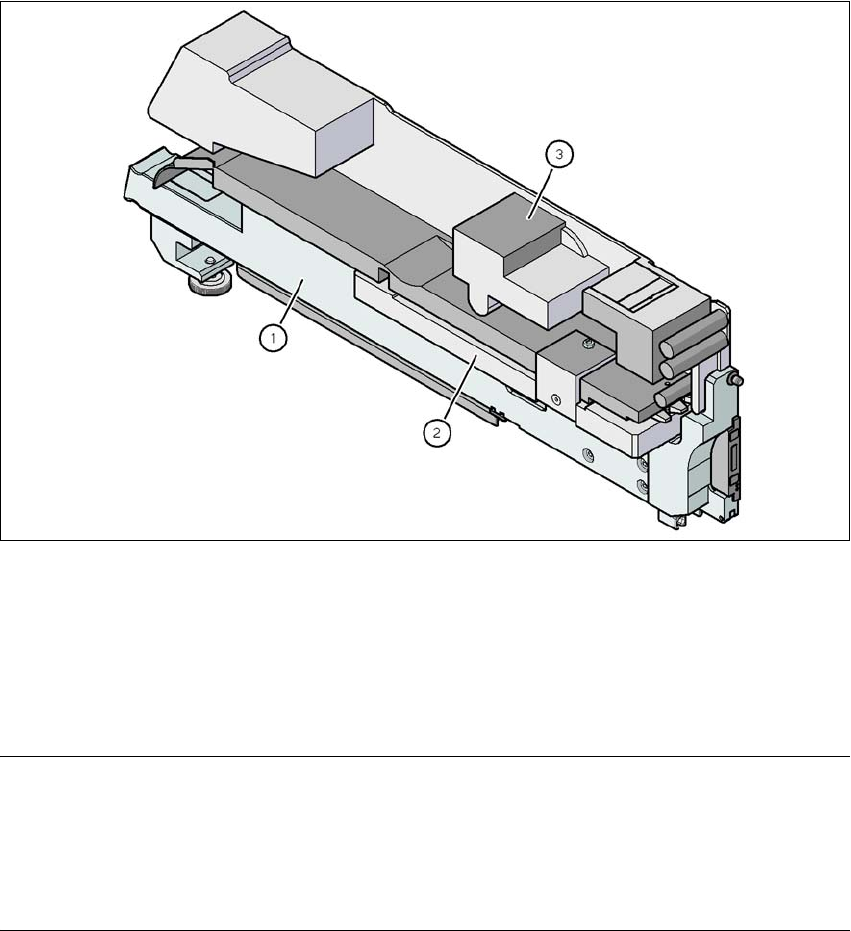

그림 3.10 - 14 라벨 프리젠터가 포함된 X 시리즈용 피더 모듈 어댑터
(1) X 시리즈 피더 모듈용 어댑터 ( 품목 번호 00141305-xx)
(2) 라벨 프리젠터용 어댑터 평판 ( 품목 번호 00141310-xx)
(3) 라벨 프리젠터
3.10.4.2 선형 진동 피더가 포함된 X 시리즈용 피더 모듈 어댑터
참고 3
어댑터 평판은 X 시리즈 피더 모듈용 어댑터에 기본으로 제공됩니다 .
– 어댑터 평판은 최대 16.5mm 높이의 컴포넌트에 사용해야 합니다 .
– 16.5mm 와 25mm 사이의 컴포넌트 높이는 어댑터 평판 없이 처리됩니다 .
