Nachrüstanleitung Digitales Druckluftregelventil und neuer Luftfilter Twinhead
Ausgabe 08/2008
9
1.6 Ausbau analoger Vakuumregler mit alter Luftfilter-
einheit (Zusatzvolumen)
1
1
: Demontieren sie das jeweilige Segment des Twinheads für diese Nachrüstung.

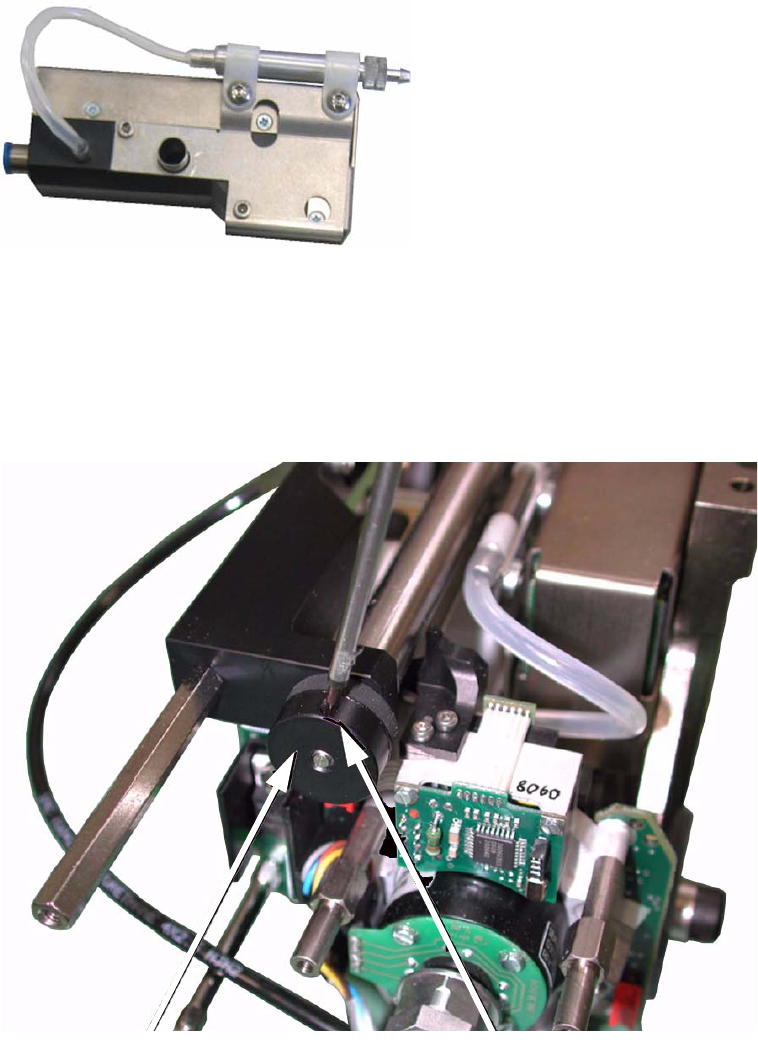

: Entfernen Sie den Puffer an der Rückholeinheit.
: Lösen sie den Gewindestift und schrauben sie den Puffer von der Rückholeinheit ab.
Puffer 1
Gewindestift 1
1
Na chrüstanleitung Digitales Druckluftregelventil und neuer Luftfilter Twinhead
Ausgabe 08/2008
10

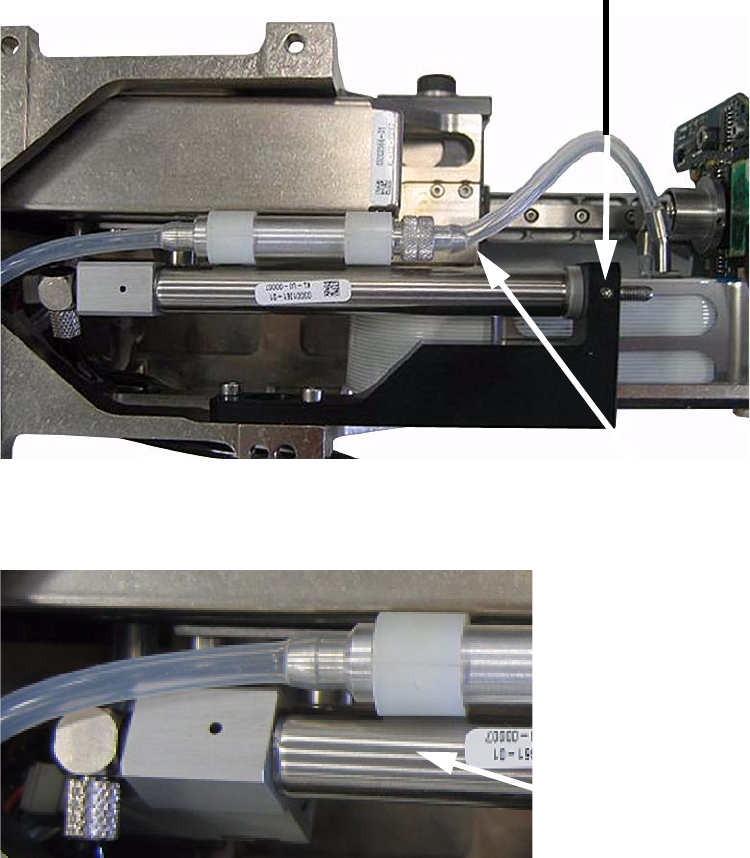

: Lösen sie die Rückholeinheit und drehen sie diese etwas wie im Bild gekennzeichnet.
Dies wird später die Entnahme der Vakuumeinheit mit Verschlauchung erleichtern.
Ziehen sie hier den
Schlauch von der alten
Luftfiltereinheit ab 1
Verdrehen sie die
Rückholeinheit etwas 1
Lösen Sie diesen Gewindestift 1
1
1
1
1
1
1
1
Nachrüstanleitung Digitales Druckluftregelventil und neuer Luftfilter Twinhead
Ausgabe 08/2008
11

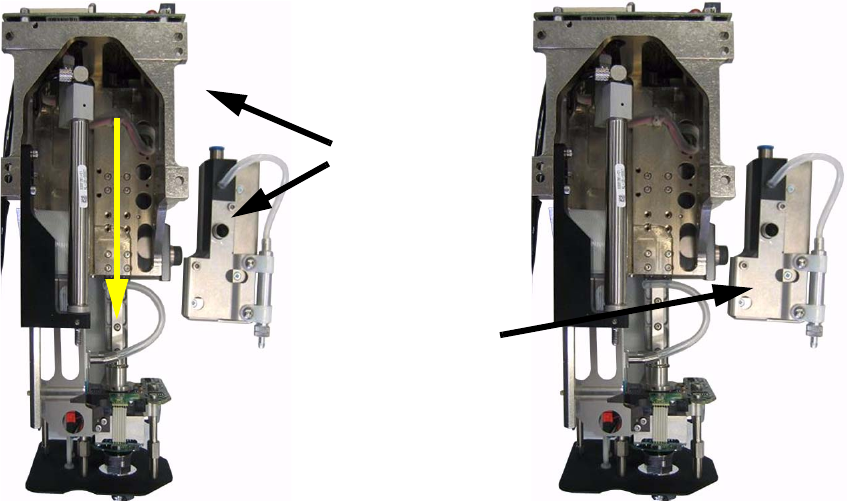

: Lösen sie die Befestigungsschrauben und entnehmen sie das Vakuumregelsystem.
Ziehen sie vorsichtig den Vakuumregler aus der Kopfhauptplatine und entfernen sie ihn kom-
plett aus dem Kopf.
Schrauben lös-
Vakuumregler 1
1
1
Damit ist der Ausbau abgeschlossen. 1
