Na chrüstanleitung Digitales Druckluftregelventil und neuer Luftfilter Twinhead
Ausgabe 08/2008
12
1.7 Einbau neues digitales Druckregelventil mit neuer
Luftfiltereinheit
: Entnehmen sie den vormontierten Nachrüstsatz aus der Verpackung.
1
Die Schrauben der Kabelschellen und des Haltewinkels sollten nicht gelöst werden, da diese mit
Drehmomentschlüssel (40 Ncm) angezogen sind. Die Position des Präzisionsrohres ist mittig zu
den Schellen ausgerichtet. 1
1
: Stecken sie den Schlauch auf das Druckregelventil.
Richten sie dazu den Luftfilter zum Ventil wie im Bild auf Seite 6
dargestellt aus, um später bei
der Montage eine Verdrehung der Schläuche zu vermeiden.
1
1
1
1
1
Nachrüstanleitung Digitales Druckluftregelventil und neuer Luftfilter Twinhead
Ausgabe 08/2008
13

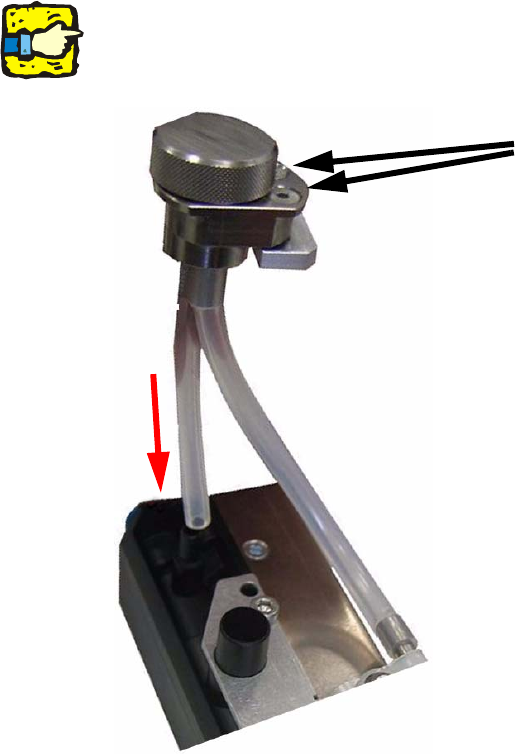

: Lockern sie die beiden Schrauben der Filterklemmung, um sie, wie auf S. 14 oben gezeigt, am
Twinhead-Gehäuse einfädeln zu können.
1
Schrauben nur lockern! 1
Schrauben lockern 1
