Nachrüstanleitung Digitales Druckluftr egelventil und neuer Luftfilter Twinhead Ausgabe 08/2008 15 : Befestigen sie das di gitale Druckregelventil m it den zwei Befestigungsschr auben (siehe Bild links auf Seite 12). Bef…
Na chrüstanleitung Digitales Druckluftregelventil und neuer Luftfilter Twinhead
Ausgabe 08/2008
14
: Führen sie den neuen Luftfilter gleichzeitig mit dem digitalen Druckregelventil in den Kopf ein.
1
Führen Sie die Schläuche hinter der Rückholeinheit entlang und verdrehen Sie sie nicht dabei! 1
Luftfilter durch die
mittlere Öffnung der
dargestellten Seite
führen (Seite mit
Auf kleber
„Nullpunkt DP“) 1
Druckregelventil in
Richtung Kopfhaupt-
platine schieben und
in diese vorsichtig
einstecken 1
1
1
: Schieben sie den kompletten Filter auf Anschlag in Richtung Kopfhauptplatine und ziehen sie
die beiden Schrauben für die mechanische Klemmung an.
1
Der Filter ist somit am Kopfgehäuse befestigt. 1
Nachrüstanleitung Digitales Druckluftregelventil und neuer Luftfilter Twinhead
Ausgabe 08/2008
15
: Befestigen sie das digitale Druckregelventil mit den zwei Befestigungsschrauben (siehe Bild
links auf Seite 12).
Befestigungsschrauben 1
1
1
: Drehen sie die Rückholeinheit wieder in ihre Ausgangslage und befestigen sie diese.
Stecken Sie den Schlauch au
f das Präzisionsrohr.
Schlauch aufstecken1
Befestigung Rückholeinheit1
1
1
1
1
Na chrüstanleitung Digitales Druckluftregelventil und neuer Luftfilter Twinhead
Ausgabe 08/2008
16

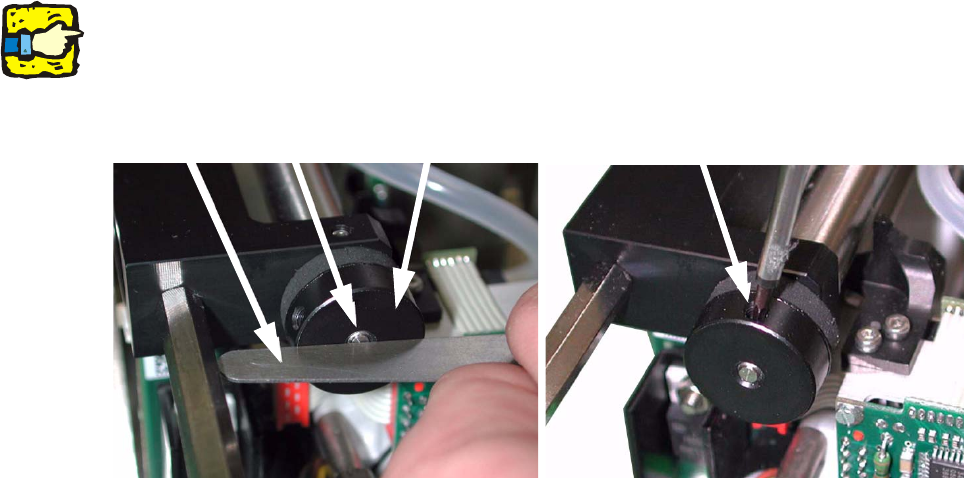

: Schrauben sie den Puffer wieder auf die Welle der Rückholeinheit und sichern sie diese.
1
Die Pufferunterseite muss plan mit der Schraube sein (Kontrolle mit Fühlerlehre). 1
Fühlerl-
Schraube1
Puffer 1
1
1
1
