Nachrüstanleitung Digitales Druckluftregelventil und neuer Luftfilter Twinhead
Ausgabe 08/2008
13
: Lockern sie die beiden Schrauben der Filterklemmung, um sie, wie auf S. 14 oben gezeigt, am
Twinhead-Gehäuse einfädeln zu können.
1
Schrauben nur lockern! 1
Schrauben lockern 1
1
1
1
1
1
1
1
1
1
1
1
1
Na chrüstanleitung Digitales Druckluftregelventil und neuer Luftfilter Twinhead
Ausgabe 08/2008
14

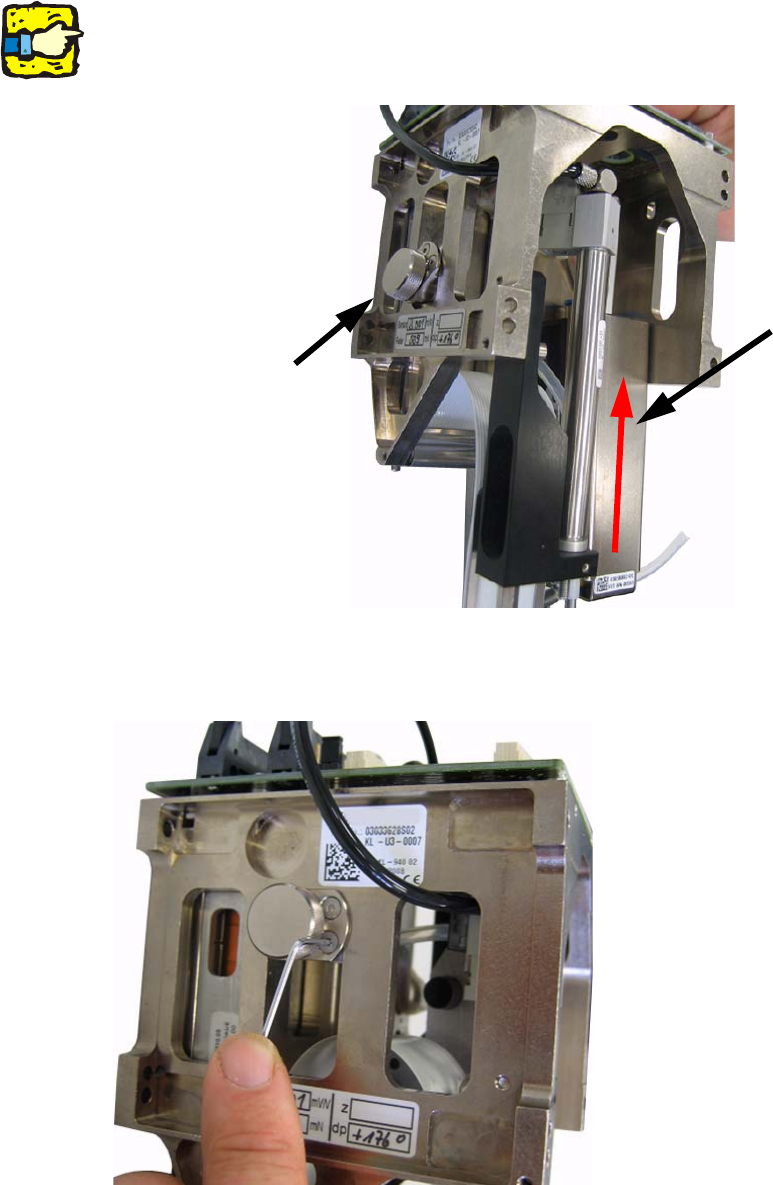

: Führen sie den neuen Luftfilter gleichzeitig mit dem digitalen Druckregelventil in den Kopf ein.
1
Führen Sie die Schläuche hinter der Rückholeinheit entlang und verdrehen Sie sie nicht dabei! 1
Luftfilter durch die
mittlere Öffnung der
dargestellten Seite
führen (Seite mit
Auf kleber
„Nullpunkt DP“) 1
Druckregelventil in
Richtung Kopfhaupt-
platine schieben und
in diese vorsichtig
einstecken 1
1
1
: Schieben sie den kompletten Filter auf Anschlag in Richtung Kopfhauptplatine und ziehen sie
die beiden Schrauben für die mechanische Klemmung an.
1
Der Filter ist somit am Kopfgehäuse befestigt. 1
Nachrüstanleitung Digitales Druckluftregelventil und neuer Luftfilter Twinhead
Ausgabe 08/2008
15

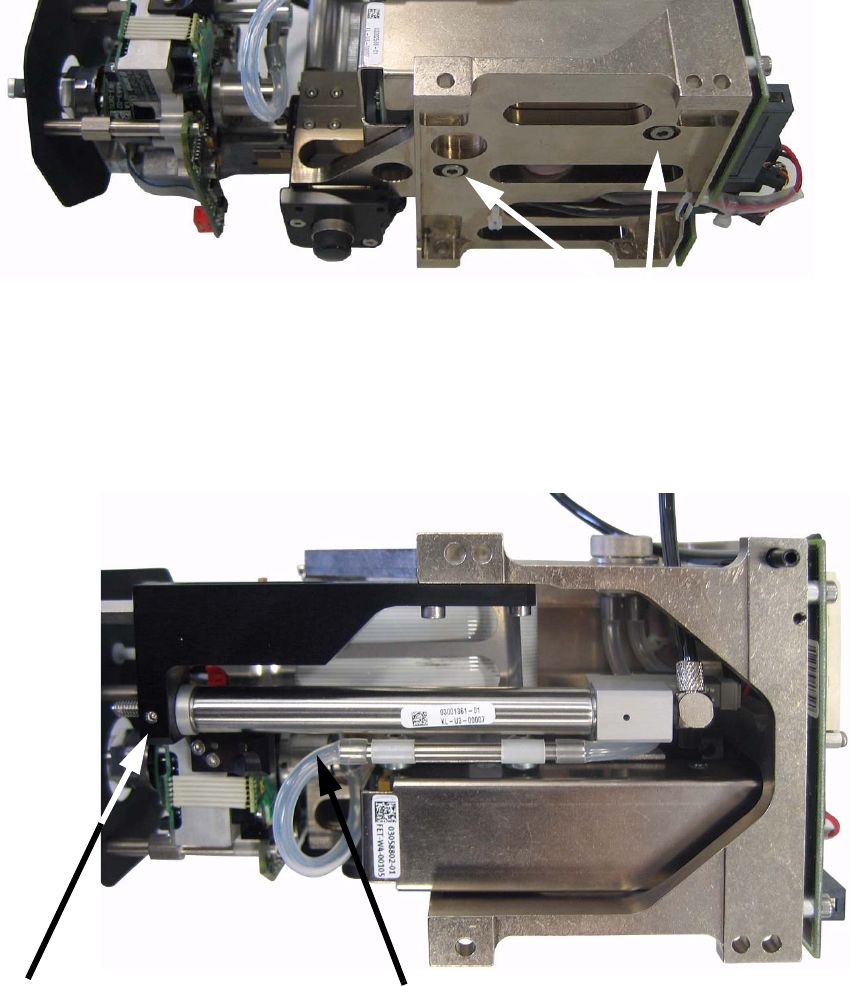

: Befestigen sie das digitale Druckregelventil mit den zwei Befestigungsschrauben (siehe Bild
links auf Seite 12).
Befestigungsschrauben 1
1
1
: Drehen sie die Rückholeinheit wieder in ihre Ausgangslage und befestigen sie diese.
Stecken Sie den Schlauch au
f das Präzisionsrohr.
Schlauch aufstecken1
Befestigung Rückholeinheit1
1
1
1
1
