Nachrüstanleitung Digitales Druckluftr egelventil und neuer Luftfilter Twinhead Ausgabe 08/2008 11 : Lösen sie die Befestigu ngsschrauben und en tnehmen sie das V akuumregelsystem. Ziehen sie v orsichtig den V akuumregle…
Na chrüstanleitung Digitales Druckluftregelventil und neuer Luftfilter Twinhead
Ausgabe 08/2008
10
: Lösen sie die Rückholeinheit und drehen sie diese etwas wie im Bild gekennzeichnet.
Dies wird später die Entnahme der Vakuumeinheit mit Verschlauchung erleichtern.
Ziehen sie hier den
Schlauch von der alten
Luftfiltereinheit ab 1
Verdrehen sie die
Rückholeinheit etwas 1
Lösen Sie diesen Gewindestift 1
1
1
1
1
1
1
1
Nachrüstanleitung Digitales Druckluftregelventil und neuer Luftfilter Twinhead
Ausgabe 08/2008
11
: Lösen sie die Befestigungsschrauben und entnehmen sie das Vakuumregelsystem.
Ziehen sie vorsichtig den Vakuumregler aus der Kopfhauptplatine und entfernen sie ihn kom-
plett aus dem Kopf.
Schrauben lös-
Vakuumregler 1
1
1
Damit ist der Ausbau abgeschlossen. 1
1
1
Na chrüstanleitung Digitales Druckluftregelventil und neuer Luftfilter Twinhead
Ausgabe 08/2008
12
1.7 Einbau neues digitales Druckregelventil mit neuer
Luftfiltereinheit

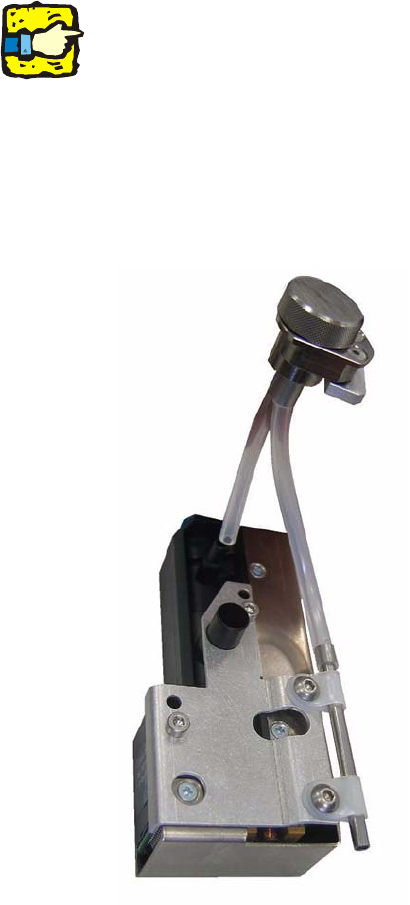

: Entnehmen sie den vormontierten Nachrüstsatz aus der Verpackung.
1
Die Schrauben der Kabelschellen und des Haltewinkels sollten nicht gelöst werden, da diese mit
Drehmomentschlüssel (40 Ncm) angezogen sind. Die Position des Präzisionsrohres ist mittig zu
den Schellen ausgerichtet. 1
1
: Stecken sie den Schlauch auf das Druckregelventil.
Richten sie dazu den Luftfilter zum Ventil wie im Bild auf Seite 6
dargestellt aus, um später bei
der Montage eine Verdrehung der Schläuche zu vermeiden.
1
1
1
1
1
