维修调整要领书 5-5 5- 5 同步皮带的更换 5-5 - 1 传送宽度调整用同步皮带的更换 1 ） 松开定位螺丝 ② ，从螺旋轴上卸下手柄轴联轴节 ① 。 2 ） 松开张紧链轮 ③ ，先把同步皮带 ④ 卸下。 3 ） 拆下从动侧轨道架的轴承固定螺丝 ⑤ 。 ※ 注）固定螺丝使用了 3 片垫圈。卸下时请注意不要丢失。 4 ） 卸下轴承 ⑥ 。 5 ） 松开限动环定位螺丝 ⑦ ，从螺旋轴上拆下限动环 ⑧ 。 6 ） 另一方也同样地卸下轴…
维修调整要领书
5-4
5-4
CENT马达的更换
1） 请卸下马达连接电缆的插头。
2） 拧松马达支架②的固定螺丝①，从马达皮带轮③卸下驱
动皮带 C。
3） 拧松马达固定螺丝⑤，卸下马达④。
4） 马达轴和马达皮带轮③的安装位置是让皮带轮端面Ａ和
马达轴端面Ｂ为同一面的位置。
（参照图 5-4-1）
5） 请按照（3）～（1）的相反的顺序进行安装。
6） 驱动皮带Ｃ的张力，请按照以下程序进行调整。
＜程序＞
① 拧松马达支架Ｃ固定螺丝①，左右移动马达支架Ｃ②。
② 拧松马达固定螺丝⑤，上下移动 CENTER 马达④。
③ 请注意不要与其它零件相碰，用上述 2 种方法调整皮带张力。
④ 用由尼塔公司生产的音波式皮带张力计测定张力，请把张力调整到 17.6～21.6 Ｎ。
（Weight=2.5、Width=6.0、Span=93）
⑤ 调整后，拧紧马达支架Ｃ固定螺丝①和马达固定螺丝⑤。
注）张力过强→驱动轴的转矩增大
注）张力过松→同步皮带轮跳齿（发生异常声音）

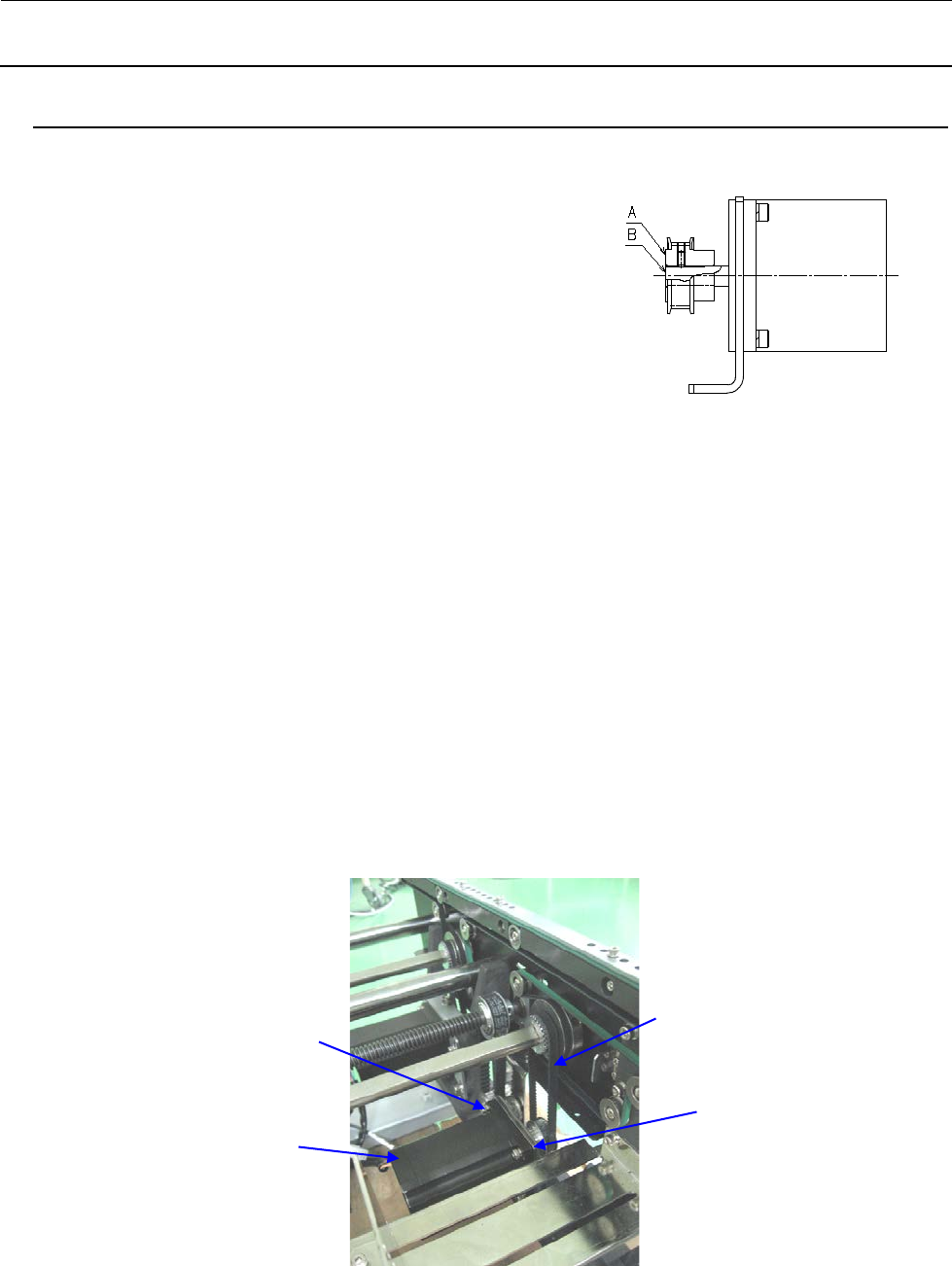

图 5-4-2
图 5-4-1
①、②
③
④
⑤
维修调整要领书
5-5
5-5
同步皮带的更换
5-5-1
传送宽度调整用同步皮带的更换
1） 松开定位螺丝②，从螺旋轴上卸下手柄轴联轴节①。
2） 松开张紧链轮③，先把同步皮带④卸下。
3） 拆下从动侧轨道架的轴承固定螺丝⑤。
※ 注）固定螺丝使用了 3 片垫圈。卸下时请注意不要丢失。
4） 卸下轴承⑥。
5） 松开限动环定位螺丝⑦，从螺旋轴上拆下限动环⑧。
6） 另一方也同样地卸下轴承、限动环。
7） 将螺旋轴⑦拔出到从动侧，拆下同步皮带⑧。
8） 把螺旋轴穿到新的同步皮带，插入基准轨道侧。
9） 插入在步骤 5）中卸下的限动环⑧，将步骤 3）中卸下的轴承⑥固定好。

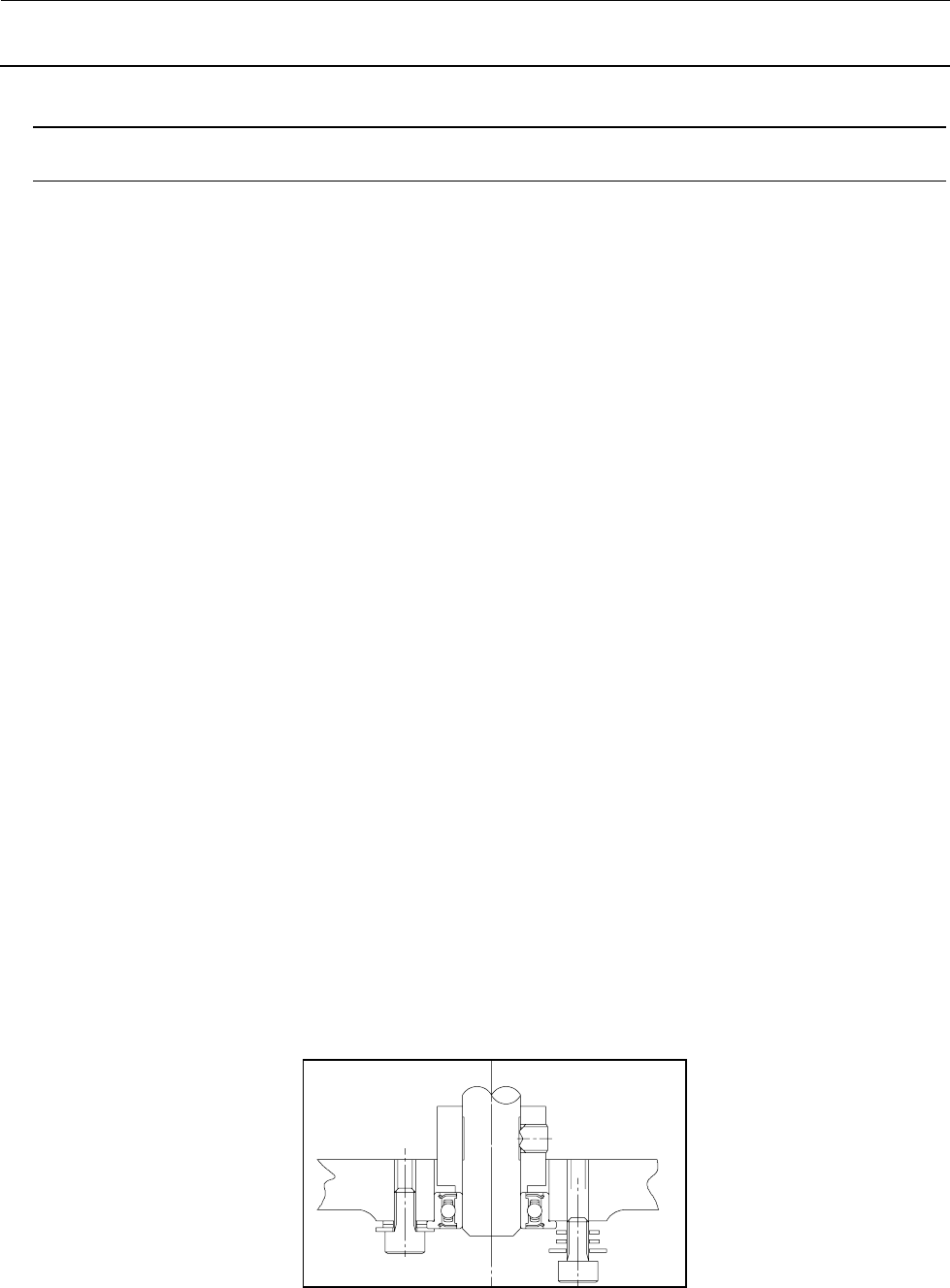

※ 注）在轴承固定螺丝上穿 3 片垫圈（参照图）。
10） 在把螺旋轴顶住基准轨道侧的状态下将限动环⑧按到轴承⑥，使贴紧无松动后予以固定。
11） 调整同步皮带链轮使产生张力。
※ 注）这时张力不要太強，2 根螺旋轴能同时旋转的程度即可。
12） 将从动侧轨道靠近基准侧，让螺旋轴的螺母⑨碰到同步皮带链轮⑩。
如不能左右同时碰到，先松开一下张紧轮，只旋转碰不到链轮这一侧的螺旋轴来进行调整。
调整后再调整张紧轮（不要太紧）。
13） 将从动侧轨道尽量靠近基准侧，在此状态下松开螺丝⑪，调整调节板的位置。
14） 将从动侧轨道扩展到最大位置，确认螺旋轴平稳地旋转。
※ 注）如不能平稳地旋转，在尽可能扩展从动侧轨道的状态下松开螺旋轴固定螺丝⑫，当场从新
固定。
15） 使用声波式皮带张力计来调整皮带的张力。
（Weight=4.0、Width=9.0、Span=98）

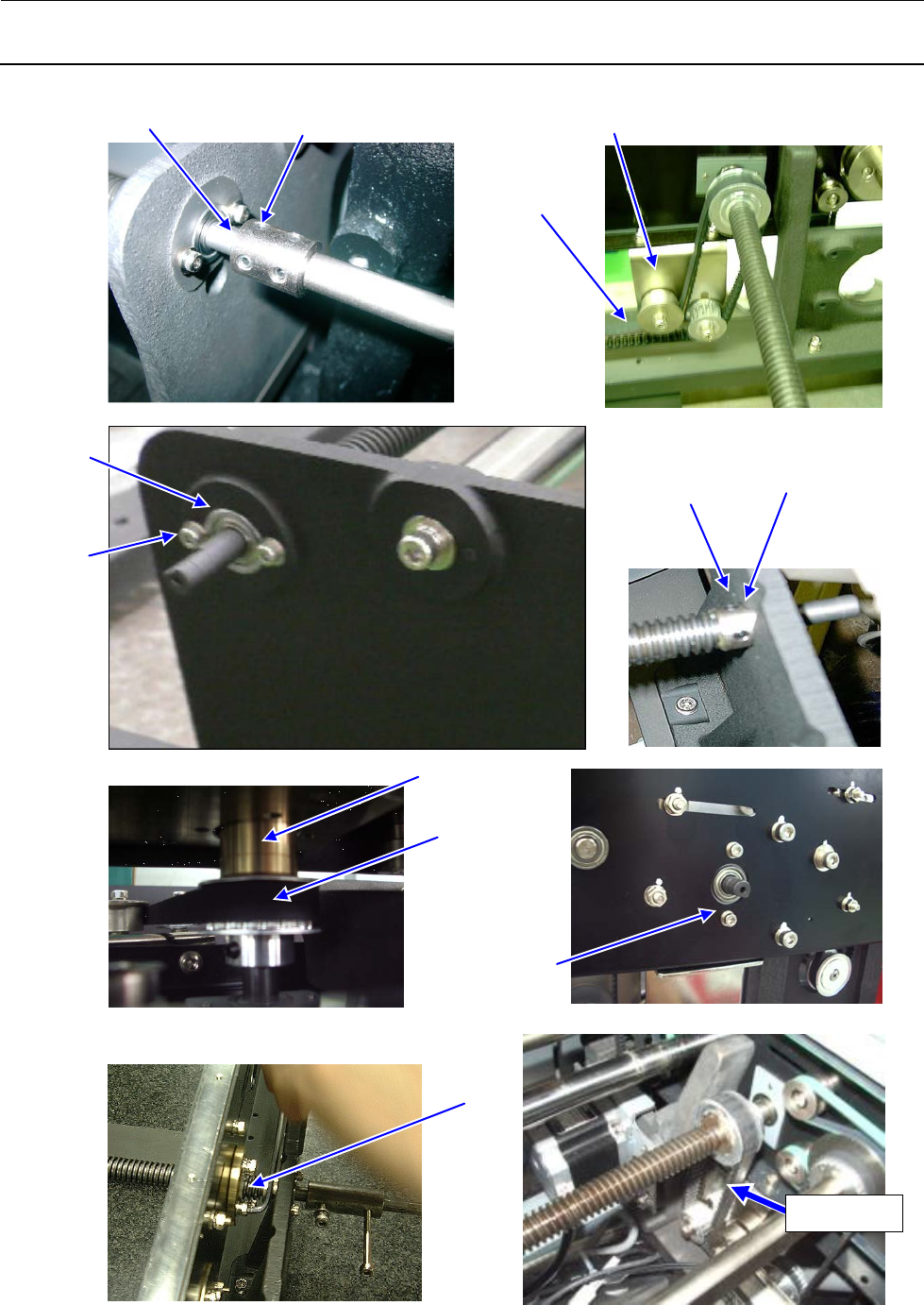

图 5-5-1-1
维修调整要领书
5-6
①
⑪
⑫
②
③
④
⑦
⑧
⑨
⑩
张力
⑤
⑥
