维修调整要领书
11-11

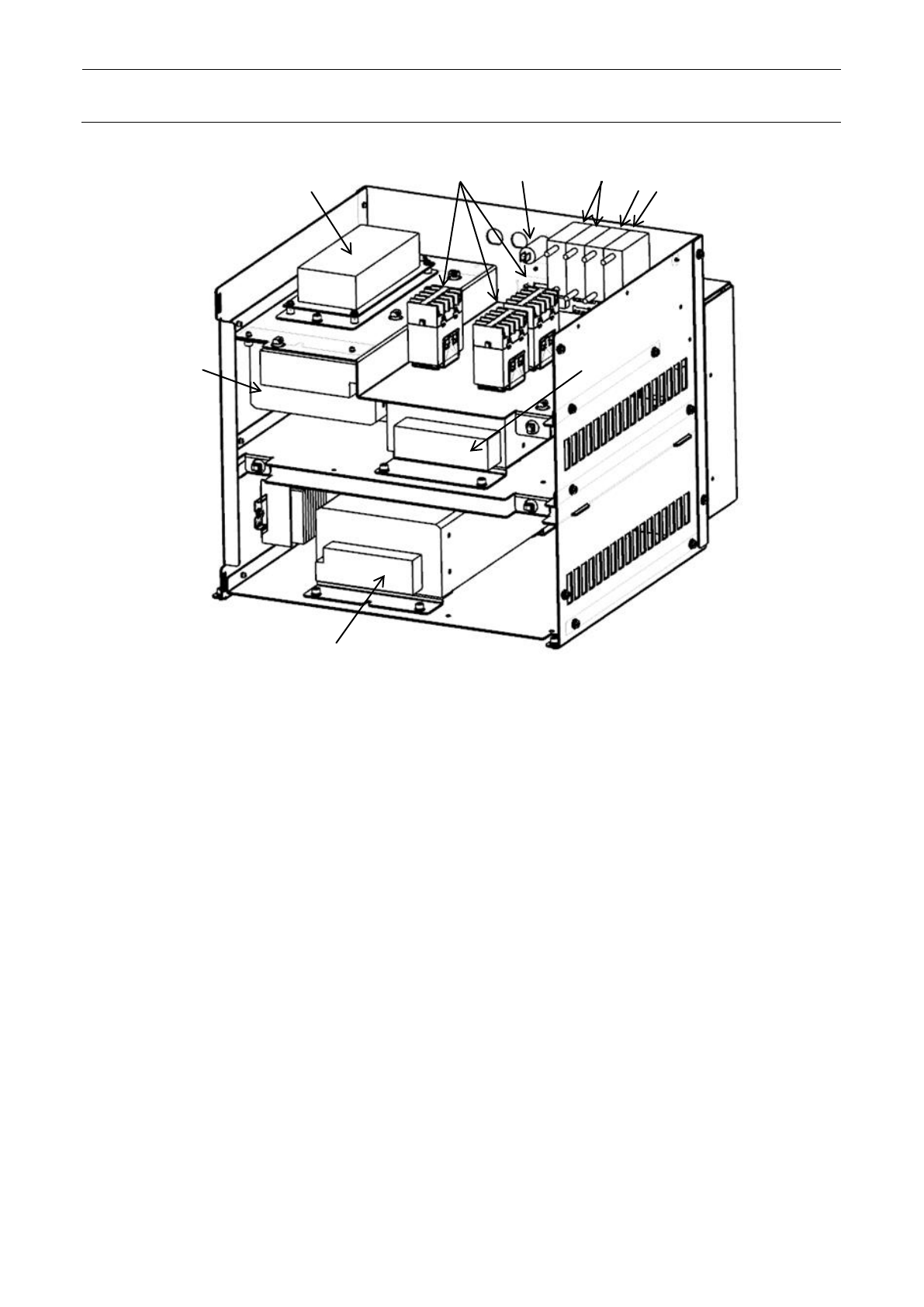

图
11-2-2-1-4
电气装置单元
B (ST)
4 3
2
1
9
6
8
7
1
维修调整要领书
11-12
表
11-2-2-1-1
电气装置单元
B (ST)
＜零件清单＞
No. JUKI 品号 零件名 零件数 位置 备注
1 HA00650000A CIRCUIT PROTECTOR (2OA) 3 CP3, CP6, CP7
2 HA006500000 CIRCUIT PROTECTOR (30A) 1 CP4
3 HA00542000B CIRCUIT PROTECTOR (8A) 1 CP5
4 HB00128000C RELAY 3 RL1, RL2, RL3
5 40128877 POWER PCB ASM 1
6 40182378 POWER SUPPLY 1 PS3
7 HX006920000 POWER SUPPLY 1 PS4
8 HX007180000 POWER SUPPLY 1 PS1
9 HX007190000 POWER SUPPLY 1 PS2
10
11
维修调整要领书
11-13
图
11-2-2-1-5 PSU B
WIRING DIAGRAM [ST]
