维修调整要领书 2-1-2 同步皮带 Z 的更换 更换了同步皮带 Z 之 后， 需要重新输入 Z 轴高度有关 和激光有关 的 MS 参数 。 （输入项目请参照第 2-2 项【更换贴装头后的 从新调整 】。） 如何更换 同步皮 带 Z 是类 似于 Z 电动 机交换 方法 。 请参照第 2-1-6 项【 Z 电动 机的更换 】。 2-1-3 同步皮带θ的更换 更换了同步皮带θ之 后，需要 重新输入 轴的原点有关 的 MS 参 数。 （输入项…
维修调整要领书

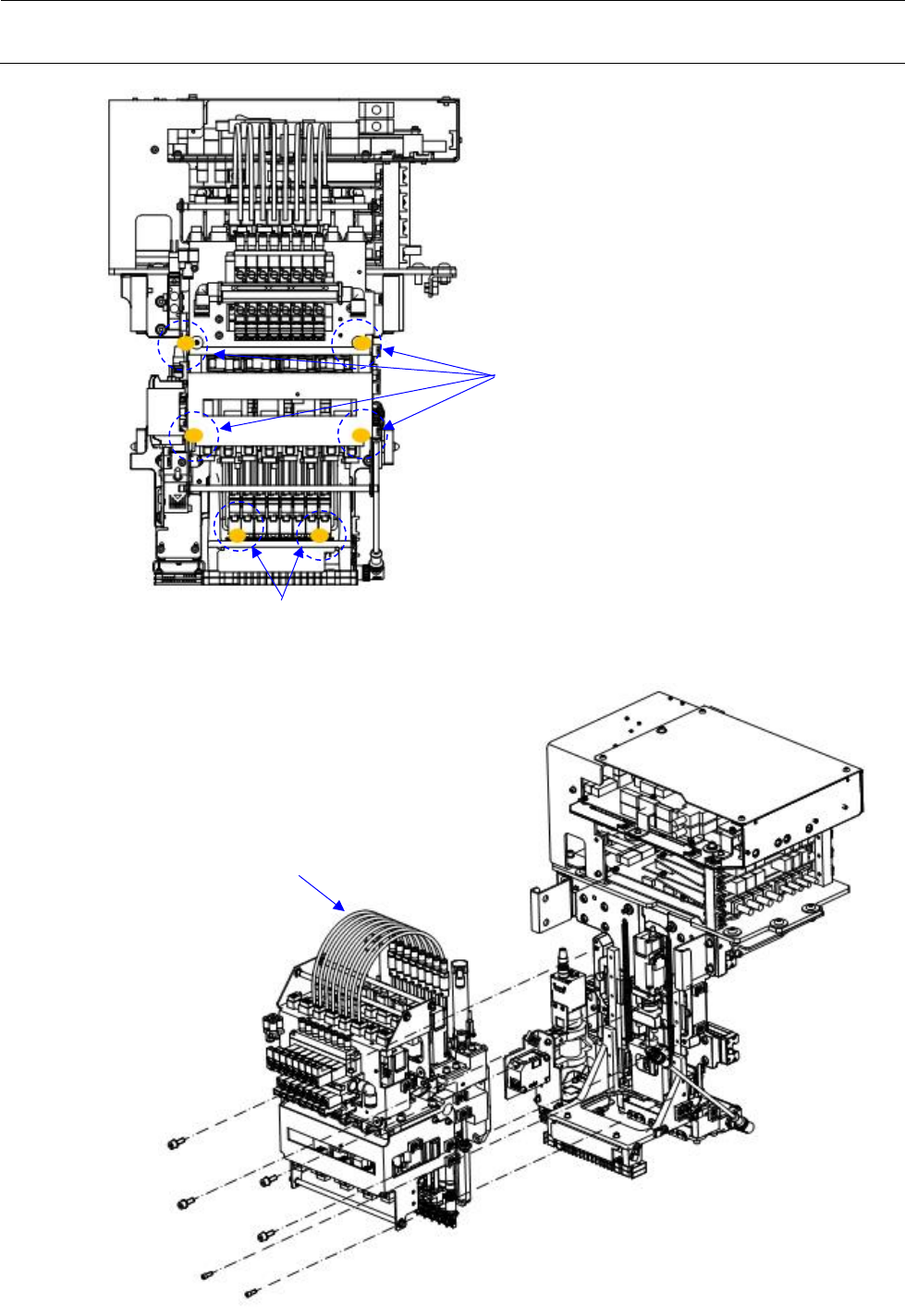

带垫片内六角螺栓 M5 L=16
内六角螺栓 M4 L=10
贴装头装置
2-4
维修调整要领书
2-1-2
同步皮带
Z
的更换
更换了同步皮带 Z 之后，需要重新输入 Z 轴高度有关和激光有关的 MS 参数。（输入项目请参照第 2-2
项【更换贴装头后的从新调整】。）
如何更换同步皮带 Z 是类似于 Z 电动机交换方法。
请参照第 2-1-6 项【Z 电动机的更换】。
2-1-3
同步皮带θ的更换
更换了同步皮带θ之后，需要重新输入轴的原点有关的 MS 参数。
（输入项目请参照第 2-2 项【更换贴装头后的从新调整】。）
1） 拆下 θ 电动机。请参照第 2-1-7 项【θ 电动机的更换】。
2） 如有需要，请取下 Z 电动机。请参照第 2-1-6 项【Z 电动机的更换】。
3） 取出旋转接头和花键轴尖（顶部）的半结合。
4） 拆下轴承座 L.
5） 花键轴设置的螺丝（上侧：2）松开，并从连接删除轴。
6） 花键轴与花键皮带轮和拉在向下的方向。
7） 更换同步皮带 T。
8） 组装请按相反的步骤进行。
9） 组装后，必须得到 MS 参数。
※ 对齐的平坦部和固定花键轴在轴的固定螺钉的位置。请组装推到旋转接头的 O 形环和联接器轻轻粉
碎的程度。如果推薄弱，原因漏气。
※ 在固定轴承座 L 时，请确认轴的旋转无障碍。
※ 请确保没有在花键轮无松动。
※ 皮带张力，请按照 2-1-7 项【θ 电动机的更换＜皮带张力调整步骤＞】
2-5
维修调整要领书
旋转接头
花键轴
花键皮带轮
同步皮带 T
止动螺丝（两个上） M3 L=3
止动螺丝 M2.5 L=2.5
轴承板 L
内六角螺栓 M2 L=6
2-6
