5-5-2
传送电动机用同步皮带的更换
1） 要更换 IN/OUT 电动机的同步皮带时，依照【5-3】的步骤 2）卸下同步皮带；更换 CENTER 电动机
的同步皮带时，依照【5-4】的步骤 2）。

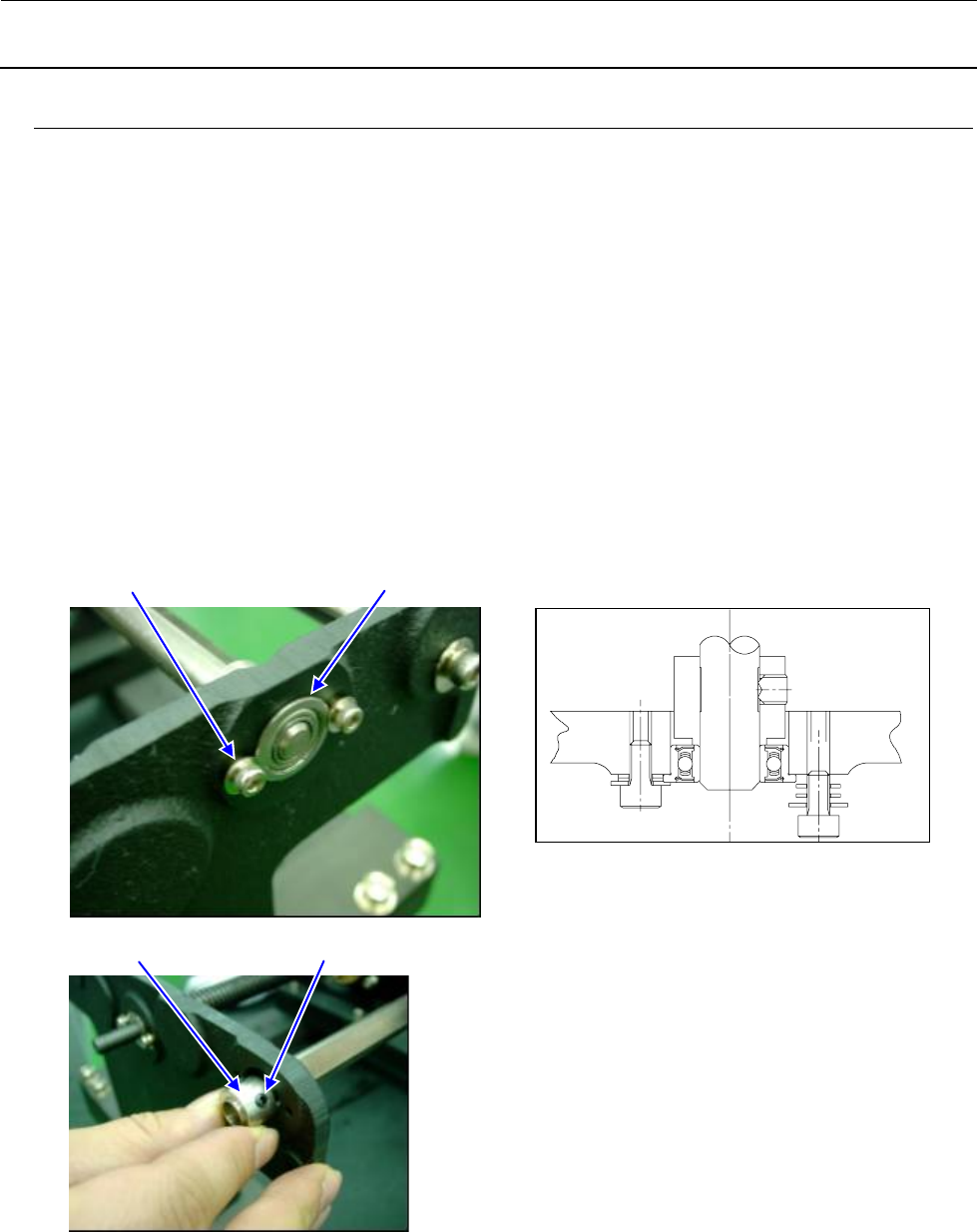

2） 拆下从动侧轨道架的轴承固定螺丝①，卸下轴承②。
※ 注）固定螺丝使用 3 片垫圈。卸下时请注意不要丢失
3） 松开限动环定位螺丝③，从驱动轴上拆下限动环④。
4） 将驱动轴拔出到从动轨道侧，更换皮带。
5） 将驱动轴插入基准轨道侧，按相反的步骤组装限动环、轴承。
※ 注）装配限动环时，将轴顶住基准轨道侧，在此状态下把限动环按到轴承予以固定。
6） 更换 IN/OUT 电动机的同步皮带时，依照【5-3】步骤 5）、6）调整皮带的张力；更换 CENTER 电动
机的同步皮带时，依照【5-4】步骤 6）。
① ②
④ ③
维修调整要领书
5-8
5-6
LEFT/RIGHT传感器的更换
5-6-1
LEFT/RIGHT传感器的更换
Ａ部、Ｂ部的电缆线，在调整完传感器位置之后，请用扎线带固定好，不让张力过强或过松。

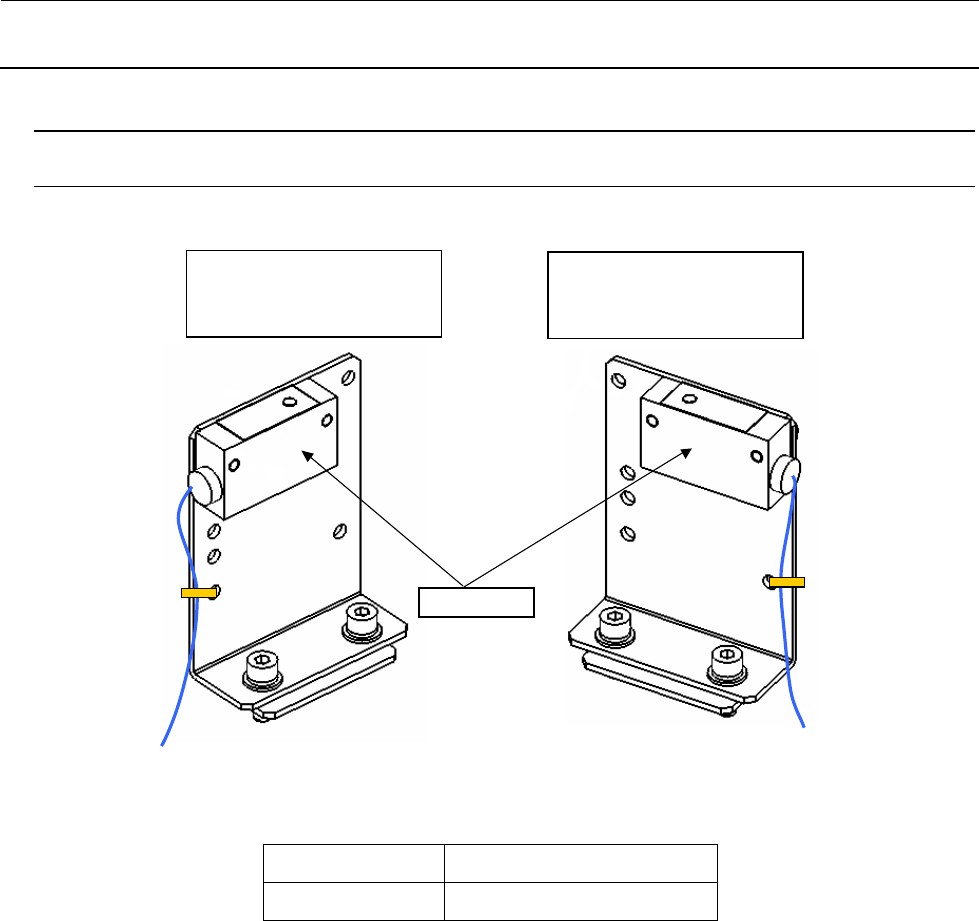

图 5-6-1-1 身前基准：左侧传感器
图 5-6-1-2 右侧传感器
①
40129046 LEFT_SENSOR_ASM 涂满连接器标记 65
40129046 RIGHT SENSOR ASM 涂满连接器标记 72
② EA9500B0000 CABLE_BAND
调整传感器灵敏度时，请参照 JM-100_QA 表 E06_传送传感器的设置（LEFT_RIGHT）进行调整。
如果没有黑色的玻纤环氧树脂基板，请使用现有基板中颜色最深的基板。
② ②
②
②

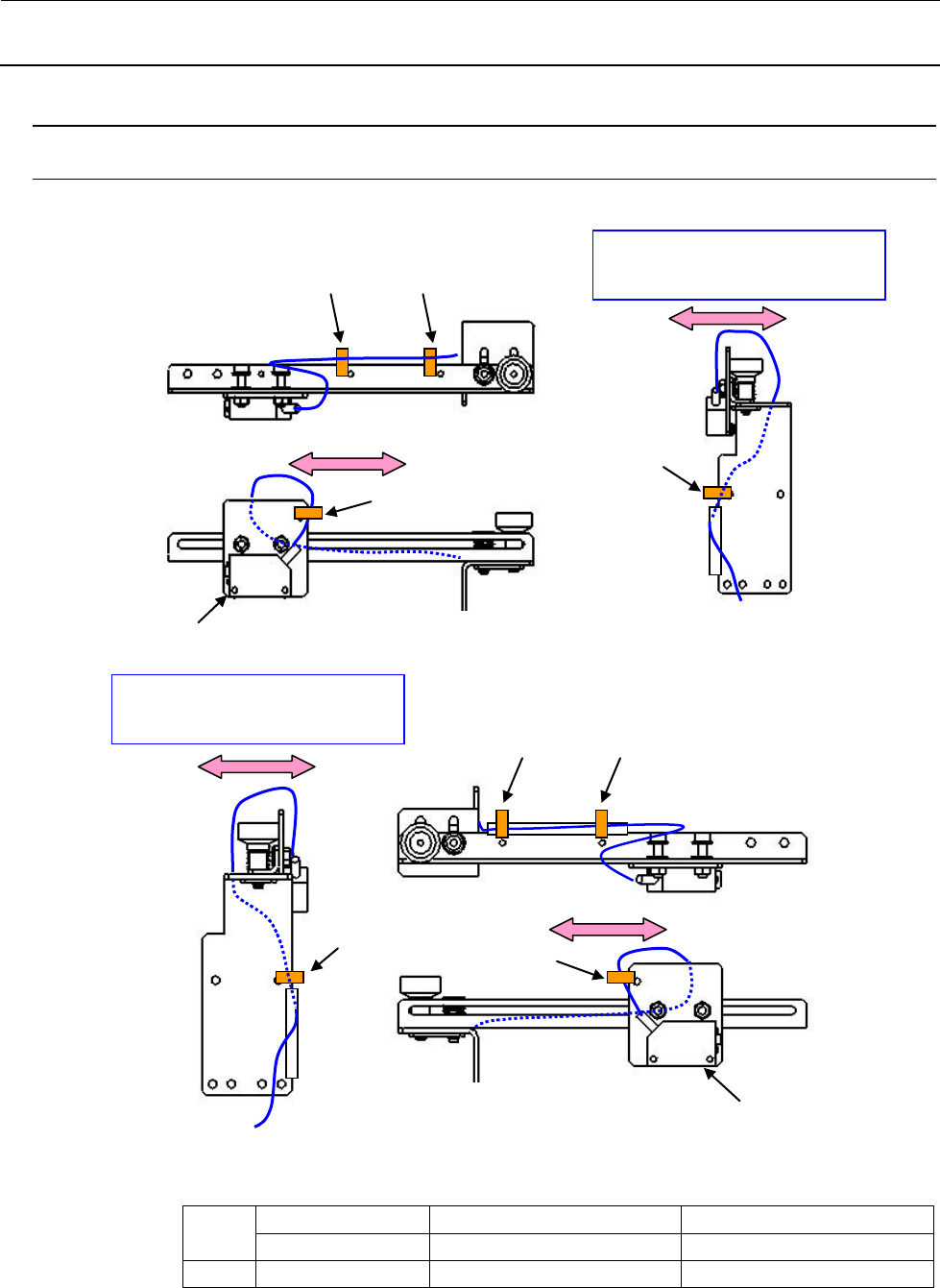

把活动部朝箭头方向移动后，
电缆应有余量。
② ②
②
②
把活动部朝箭头方向移动后，
电缆应有余量。
①
①
维修调整要领书
5-9
5-7
WAIT/STOP/C-OUT传感器的更换
5-7-1
WAIT传感器的更换
WAIT 传感器根据流动方向按下图所示装配。
图 5-7-1-1 WAIT 传感器
40205760 WAIT SENSOR
SL4031091SC SCREW M3×L12
WAIT 传感器
身前基准:左→右
身前基准:右→左
