维修调整要领书
11-52
11-10 Head
单元
11-10-1 HEAD MAIN PCB ASM (40128873)
【功能】
① 对 OCC 用的各照明单元的亮灯、熄灭及光量进行调整。
(照明为左右仅一边亮灯。)
② 与左右 HMS 进行通信，取得测量值。
③ 使吸嘴上升气缸运行。
④ 取得温度传感器基板的输出值。
【DIP 开关类的设定】
SW3 用于功能 REV 确认。
更换时没有需要设定的 DIP 开关类。
【更换后的调整项目】
无更换后的调整项目。
维修调整要领书
11-53
11-10-2 HEAD RELAY PCB ASM (40128874)
【功能】
① 取得真空传感器的值。
② 取得 θ 原点线传感器的值。
③ 取得吸嘴上升传感器的值。
④ 使真空用电磁阀动作。
⑤ 使吹气用电磁阀动作。
⑥ 使 LNC 的 LED ON/OFF。
⑦ 与 3 轴和 4 轴一体型伺服放大器进行通信。
※ 与 3 轴和 4 轴一体型伺服放大器的通信内容如下。
・ 真空用电磁阀的 ON/OFF 信息
・ 吹气用电磁阀的 ON/OFF 信息
【DIP 开关类的设定】
SW2 用于确认 REV 功能。
没有更换时需要设定的 DIP 开关类。
【更换后的调整项目】
更换后无须调整。
维修调整要领书
11-54
11-11 MI BANK RELAY PCB ASM (40206240)
11-11-1
基板外观

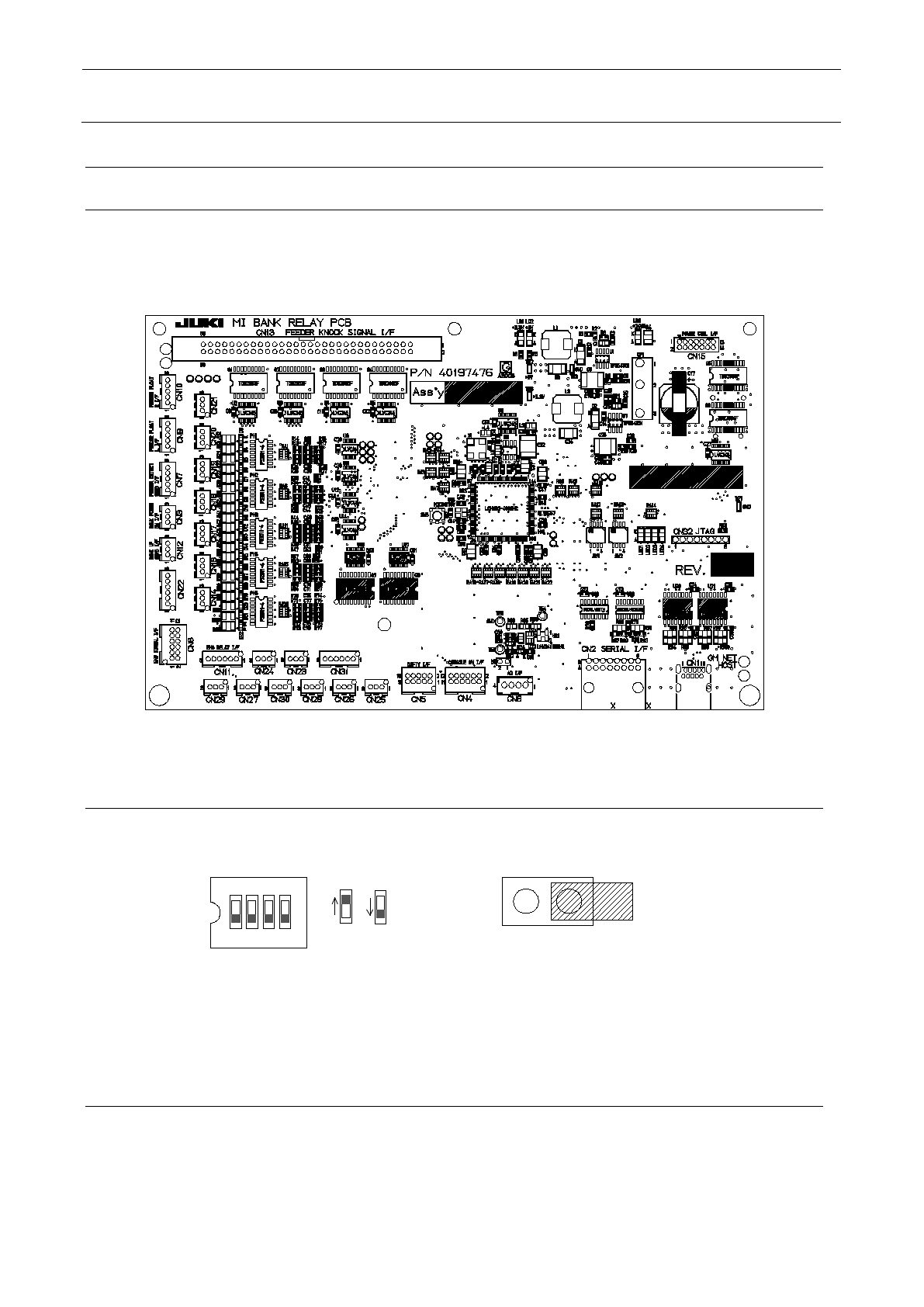

图 11-11-1-1 显示 MI BANK RELAY PCB ASM 的外观图。
请参考此图进行下一项的 SW 类设定、可调电阻的调整。
图
11-11-1-1 E BANK RELAY PCB ASM
11-11-2 SW
的设定
SW 交纳时已设定好，请在安装前再进行确认作业。
SW2 用于功能 REV，请参见 REV 管理表(40206242)。
11-11-3
可调电阻的调整
可调电阻的调整，由于在基板交纳时已调整，请在安装到装置时再进行设定电压值的确认操作。参见
“JM-100_QA 表 E07_MI BANK RELAY 基板 VAC 传感器级别调整”。
1
2
3
4
O
N
ON
OFF
DIPSW1
W1
1
2
