维修调整要领书 10 -2 1) 要卸下开关时，先将终端外罩向开关一侧按进去，再拔出元件。 2) 安装时，请按逆向步骤进行。 ※将锁定手柄朝箭头方向转动，解除锁定。 锁定手柄 TOP 标记位置 面板 ① 固定部件 ② 锁紧螺母 TOP 标记位置 ③ 触点部
维修调整要领书
10-1
危险
为防止因意外起动导致事故，请切断电源后，再进行操作。
10
开关类
10-1

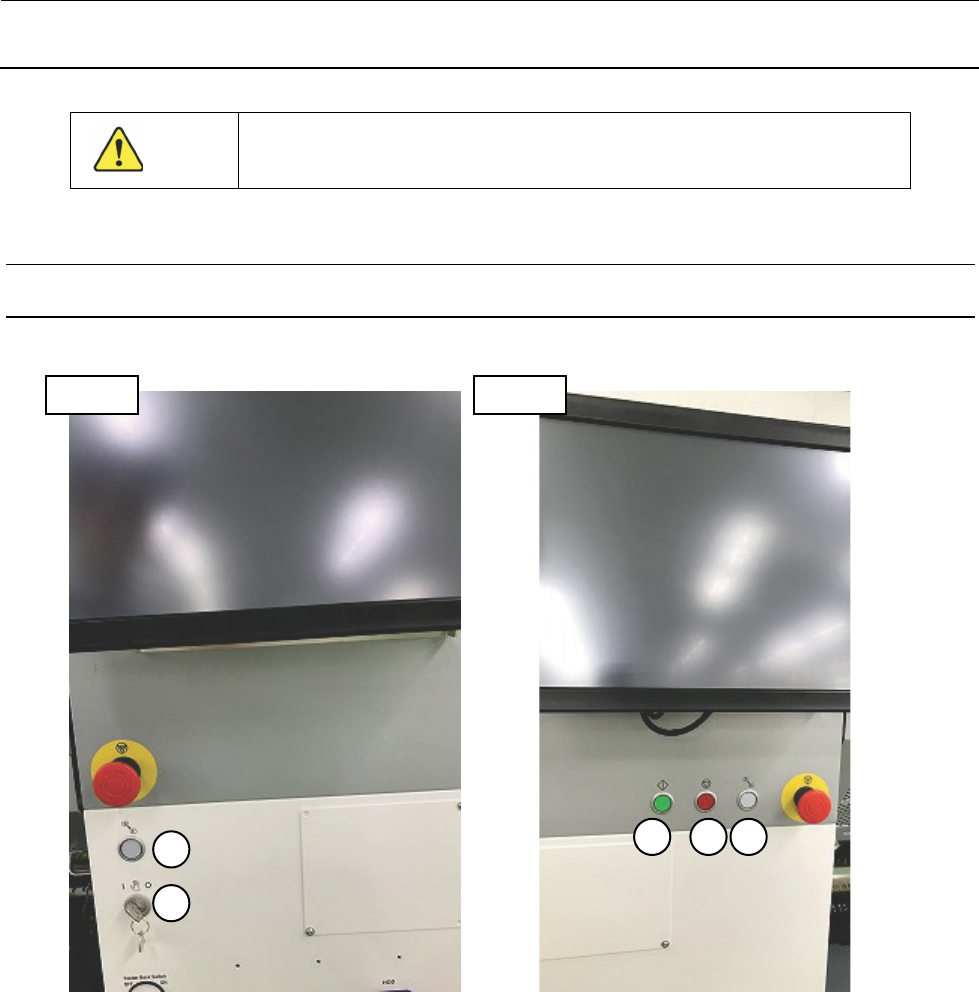

按钮开关的更换
按钮开关的交换
① 开始开关
② 停止开关
③ 切换前后操作开关
(装有背面操作装置时)
④ 钥匙开关
前侧
3
1
2
3
4
后侧
维修调整要领书
10-2

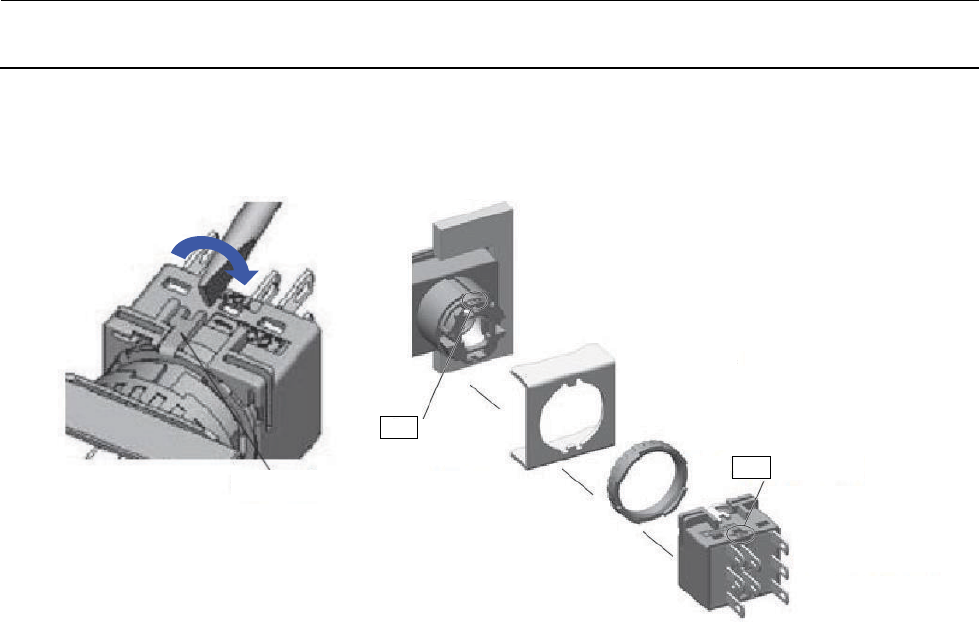

1) 要卸下开关时，先将终端外罩向开关一侧按进去，再拔出元件。
2) 安装时，请按逆向步骤进行。
※将锁定手柄朝箭头方向转动，解除锁定。
锁定手柄
TOP 标记位置
面板
① 固定部件
② 锁紧螺母
TOP 标记位置
③触点部
维修调整要领书
10-3
10-2

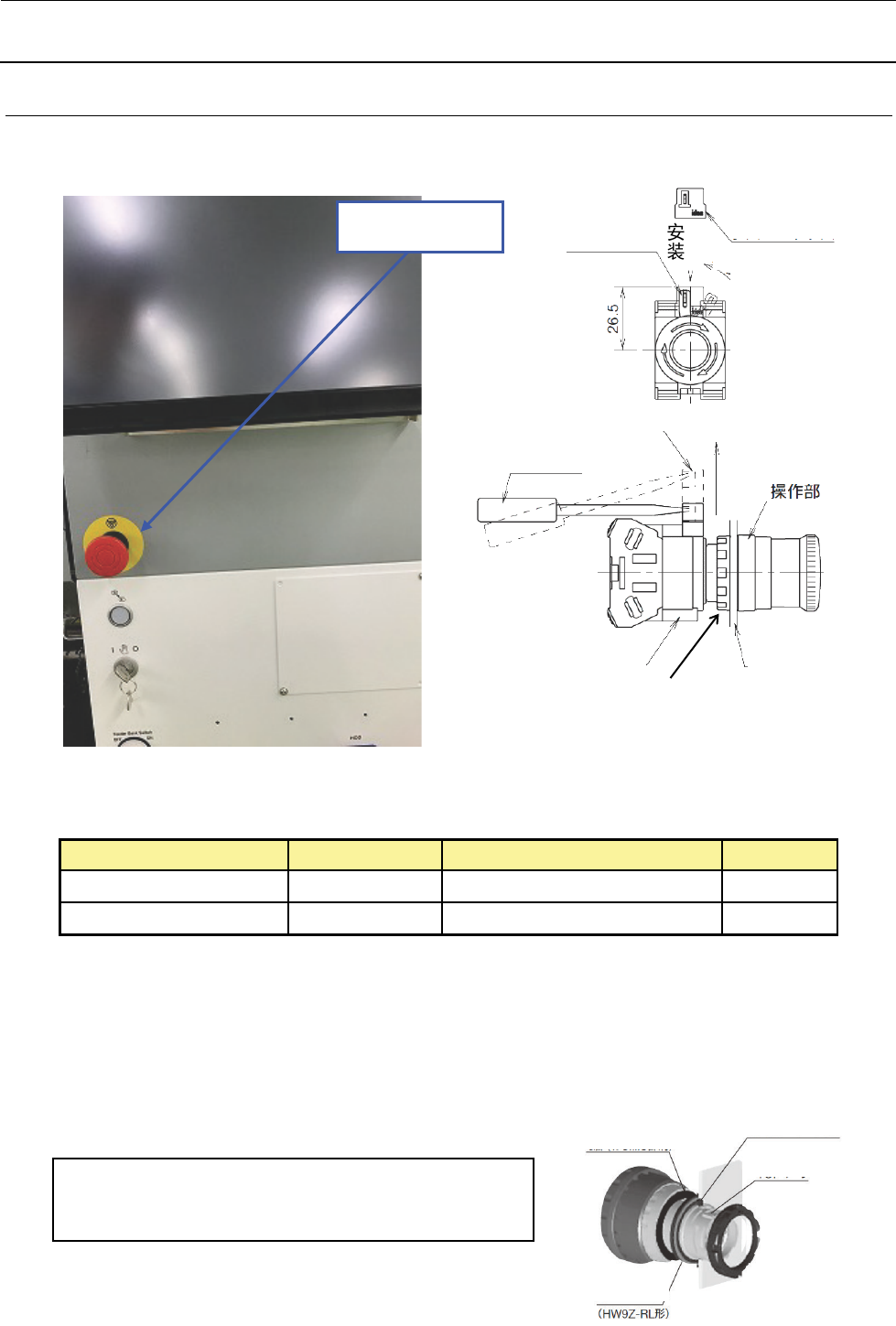

紧急停止开关的更换
1) 紧急停止开关的拆卸方法：先确认操作单元按钮没有被按下，再拆下手把制动器，扳倒锁把解
锁后，即可从操作部把接触单元卸下，请把锁紧的螺母拧松，卸下操作部。
2) 卸下电缆，更换开关。
(仅更换开关时为 HA006490000。)
3) 安装方法：拆下锁定螺母，确认橡皮垫圈正常安装后，将操作部从面板前面穿过面板孔。 使
操作单元的 TOP 标记朝正上方，拧紧锁定螺母。
再安装接触单元，提起锁定杆锁定，安装好拉杆制动器。
4) 如果是 EN 规格机型，请插入开关固定螺栓 (HA006260010)。
更换位置. 品号 品名 每台数量
前/后 40129025 EMG SW CABLE ASM 2
前/后(单个开关) HA006490000 SWITCH 2
ロックナット
手把制动器
接触单元
拆下
螺母锁紧
面板
旋具
手把制动器
锁把
锁
定
※ 请将面板缺口部位、操作单元 TOP 标记一侧 G 部、
防旋转▲标记位置对齐。
突出部(▲标记)一侧
防旋转环
TOP 标记
G
部（无螺丝）部位沟槽
紧急停止开关
