JM-100_维修调整要领书.pdf - 第149页
维修调整要领书 11 -7 表 11 - 2-1-2-1 电气装置单元 A ( EN ) ＜零件清单＞ No. JUKI 品号 零件名 零件数 位置 备注 1 HA00 6510000 CIRCUIT PROTECTOR (3 0A) 1 C P1 2 HA0065100 0A CIRCUIT PROTECTOR ( 10 A) 1 CP 2 3 HA00 6300000 MAGN ETIC CONT ACT OR 1 K1 4 HA0…
维修调整要领书
11-6
11-2-1-2
电气装置单元
A (EN)

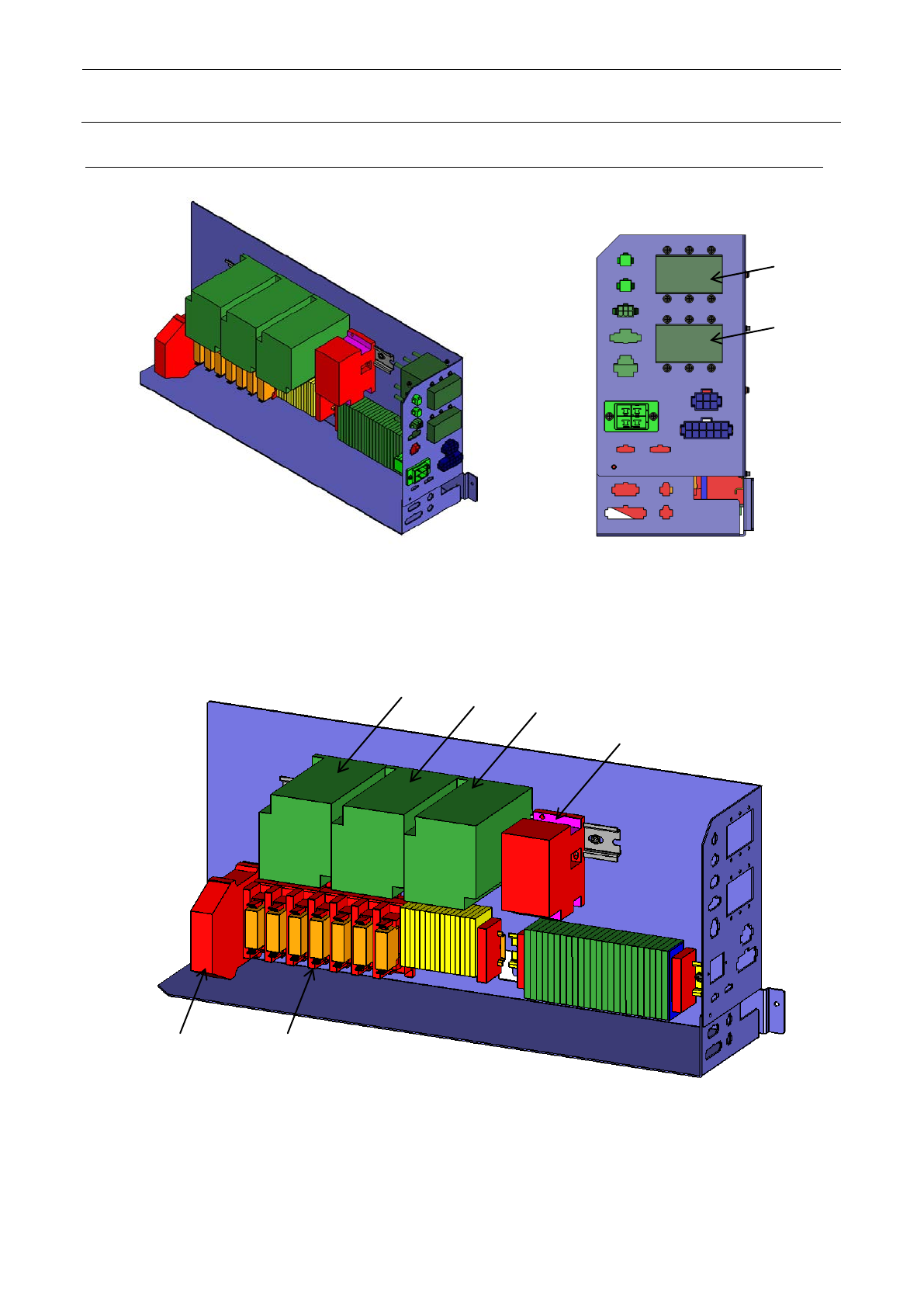

构成
图
11-2-1-2-3
电气装置单元
A (EN)
的外观图
图
11-2-1-2-2
电气装置单元
A (EN)
的正面图
图
11-2-1-2-1
电气装置单元
A (EN)
的外观
1
2
3
4
5
5
6
7
维修调整要领书
11-7
表
11-2-1-2-1
电气装置单元
A (EN)
＜零件清单＞
No. JUKI 品号 零件名 零件数 位置 备注
1 HA006510000 CIRCUIT PROTECTOR (30A) 1 CP1
2 HA00651000A CIRCUIT PROTECTOR (10A) 1 CP2
3 HA006300000 MAGNETIC CONTACTOR 1 K1
4 HA006190000 MAGNETIC CONTACTOR 1 K2&TH
5 HA006300000 MAGNETIC CONTACTOR 2 K1, K3
6 HB001580000 SAFETY RELAY 1 RL1
7 HB001390000 RELAY 7 K4～K10
8
9
10
11
维修调整要领书
11-8
图
11-2-1-2-4 PSU A WIRING DIAGRAM [EN]
