维修调整要领书 11 - 21 11 - 3 控制单元 控制单元 的基板配置 图如图 11 -3-1 所示。 图 11 - 3- 1 基板配置 图 CPU BOA RD 40 205765 8- PORT COM BOA RD 401 35433 IO CONTROL PCB ASM 40128871 POSITION BOARD 40196 265
维修调整要领书
11-20
・ DC 电源输出电压调整，要通过电气装置单元的 CN2 和 PS3, 4 进行。（测量位置参见图 11-2-2-3-1）
・ DC 电源输出电压调整为规定调整值，需要拆下开关电源盖子，
调整各 DC 电源的输出电压可调电阻。
注 1．
调整可调电阻时，电压值不要调整到规定调整值以外。
注 2．
切勿与有调整指示的电源以外的 GND(**RTN)接通。（不要连接）
注意
维修调整要领书
11-21
11-3
控制单元

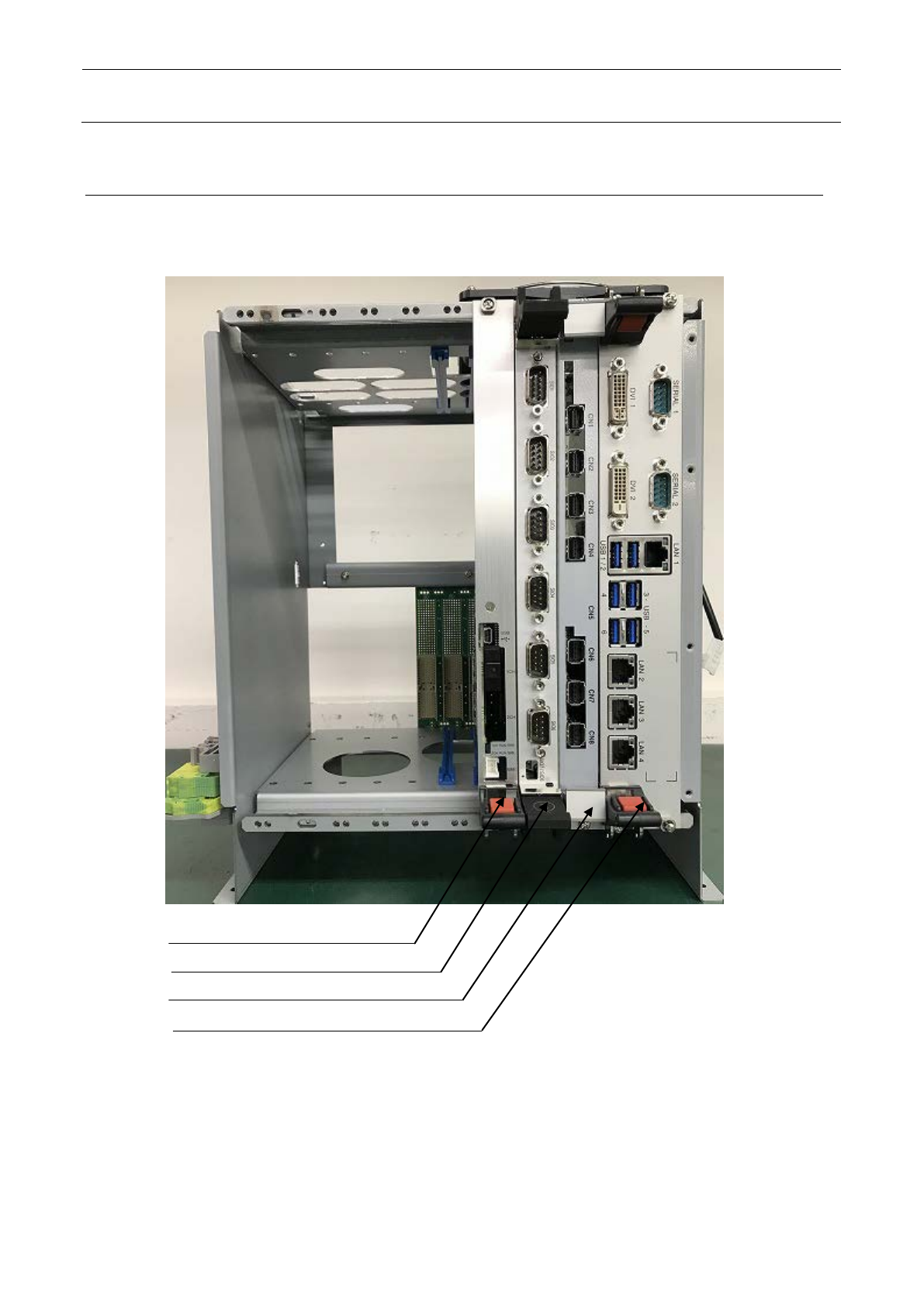

控制单元的基板配置图如图 11-3-1 所示。
图
11-3-1
基板配置图
CPU BOARD 40205765
8-PORT COM BOARD 40135433
IO CONTROL PCB ASM 40128871
POSITION BOARD 40196265
维修调整要领书
11-22
11-3-1 CPU BOARD (40205765)
【功能】
此基板控制整个装置。通过 CompactPCI（简称 cPCI）总线连接其他基板。
另外通过本基板的 EtherNET 端口，与激光传感器 LNC12O 进行通信。
此基板上装备有 SOLID STATE DRIVE 16GB（以下简称为 SSD）。
本 SSD写入了包括装置的操作系统的所有软件。因此仅更换 CPU基板时，请从当前的 CPU BOARD
中拆下 SSD，装入新的 CPU BOARD 中。
更换之后，由于网络适配器的驱动程序被初始化，所以要从新进行设置。
【更换电池】
为保存 BIOS 设定，在 CPU 基板上有后备电池。
电池请 5 年左右更换一次。
