3 Tägliche Instandhaltungsarbeiten SIPLA CE D1 / D2 Ausgabe 02/2010 18 3 Tägliche Inst andhaltungsarbeiten 3
SIPLACE D1 / D2 2 Alles für die Instandhaltung
Ausgabe 02/2010
17
2
Jahr
Absaugen des Bereichs unter dem Hubtisch Staubsauger
Reinigen und konservieren des Leiterplattentransports SIPLACE-Reinigungstuch
Fetten der Portale der Y-Achse ggf. Schmiernippel, Fettpresse,
ISOFLEX TOPAS NCA 52
Funktionstest des Leergurtschneidgeräts
Kontrollieren der Haubenschalter und Not-Halt-Taster
Kontrollieren der Schutzhauben ggf. neue Dämpfungszylinder
ggf. Reinigen der Gasdruckfedern Fusselfreie Tücher
Reinigen der Schutzhauben Fusselfreie Tücher
Pick&Place-Modul
Filter Zusatzvolumen reinigen /überprüfen Druckluft
Maßstab reinigen Äthylalkohol, fusselfr. Tuch
Intervall Bereich Arbeitsmittel/Ersatzteil Erledigt am
Pinolen / Ventilstößel
Pinolen
Kontrollieren der Folie
Fetten der Verdrehsicherung Sprühfett Fin Grease, Microtips
Stäbchen
Prüfen des Schaltrings
Reinigen der Vakuumlängsbohrung Metallbohrer 1,4 mm
Reinigen der Vakuumquerbohrung Metallbohrer 1,1 mm
Kontrollieren des Saugtellers ggf. neuen Saugteller
Reinigen des Saugtellers fusselfreies Tuch
Reinigen des Pinolenrands Äthylalkohol, fusselfr. Tuch
Reinigen der Inkrementalscheibe Äthylalkohol, fusselfr. Tuch
Reinigen des Pinolenschafts Äthylalkohol, fusselfr. Tuch
Reinigen des Umfangs der Kugelrastung Äthylalkohol,
fusselfreie Reinigungsstäbchen
Ventilstößel
Trocken abwischen des Ventilstößels Fusselfreies Tuch
Kontrollieren von Dichtlippen, Feder-O-Ring und Hülse
3 Tägliche Instandhaltungsarbeiten SIPLACE D1 / D2
Ausgabe 02/2010
18
3 Tägliche Instandhaltungsarbeiten
3
SIPLACE D1 / D2 3 Tägliche Instandhaltungsarbeiten
Ausgabe 02/2010
19
3
Für die täglichen Reinigungsarbeiten benötigen Sie einen Abfalleimer, einen Sammelbehälter und
einen Staubsauger. 3
3

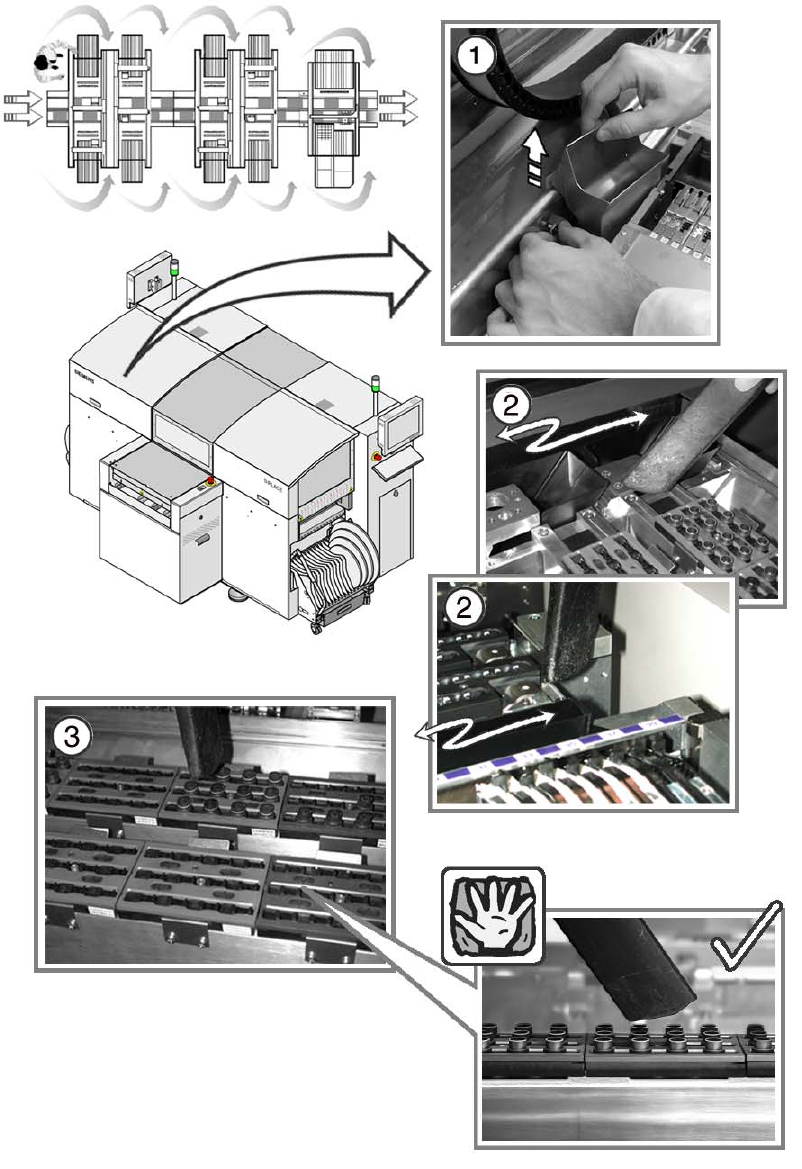

Halten Sie die Reihenfolge der Reinigungsarbeiten wie in der Grafik gezeigt ein, um die Still-
standszeiten zu minimieren. 3
3
: Drücken Sie an der ersten Station die Halttaste, wenn das Portal über der Bestückposition
steht.
Es steht dort außerhalb Ihres Arbeitsbereichs.
3
: Öffnen Sie die Schutzhaube.
3
Abwurfbehälter entleeren 3
a Nehmen Sie den Abwurfbehälter heraus und entleeren Sie ihn in den Sammelbehälter.
3
Es empfiehlt sich, den Abwurfbehälter täglich zu entleeren. Sie können so feststellen, ob ein be-
stimmtes Bauelement häufig abgeworfen wird. Die Fehlerursache ermitteln Sie mit Hilfe des Spur-
fehlermenüs, OIS oder MaDaMaS (Abholsicherheit). 3
3
s Saugen Sie das Umfeld des Abwurfbehälters ab und stellen Sie diesen zurück.
3
Der Innenraum des Bestückautomaten sollte frei von herumliegenden Bauelementen sein, da di-
ese zwischen beweglichen Teilen Funktionsstörungen verursachen können. 3
3
3
Pipettenwechsler absaugen 3
Halten Sie einen Abstand von mind. 1 cm mit der Staubsaugerdüse zu den Pipetten ein, um diese
nicht zu beschädigen. 3
3
3
d Saugen Sie den Pipettenwechsler des Collect&Place-Kopfes ab.
3
Der Pipettenwechsler sollte frei von herumliegenden Bauelementen sein, da diese die korrekte
Pipettenaufnahme und -ablage behindern können. 3
3
