SIPLACE D1 / D2 6 Instandhaltungsarbeiten 2-monatlich
Ausgabe 02/2010
43
Instandhalten des BE-Tisches 6
: Rüsten Sie den Förderbereich ab.
: Saugen Sie lose Bauteile vom BE-Tisch ab.
a Entfernen Sie Unebenheiten der Magnetleiste mit einem Abziehstein.
6
6
s Konservieren Sie den Förderbereich mit einem mit WD40 besprühten fusselfreien Tuch.
: Saugen Sie lose Bauteile aus dem Gurtcontainer und entfernen Sie ggf. nicht mehr benötigte
Aufkleber und Klebestreifen.
6
d Schneiden Sie überstehende Leergurte am Förderer bündig ab und entleeren Sie bei 8mm-
S-Förderern die Bauelementeschublade bzw. BE-Klappe.
: Stellen Sie die Förderer wieder auf den Förderbereich.
Achten Sie dabei auf den richtigen Stellplatz und auf den richtigen Anschluss des Förderers. 6
6
6
6
: Schließen Sie die Schutzhaube.
: Schalten Sie den Bestückautomaten am Hauptschalter ein.
7 Instandhaltungsarbeiten 4-monatlich SIPLACE D1 / D2
Ausgabe 02/2010
44
7 Instandhaltungsarbeiten 4-monatlich
7.1 Instandhaltung Bestückköpfe C&P 6 / 12
Aufbau des 12-Segment-Collect&Place-Kopfes 7
7

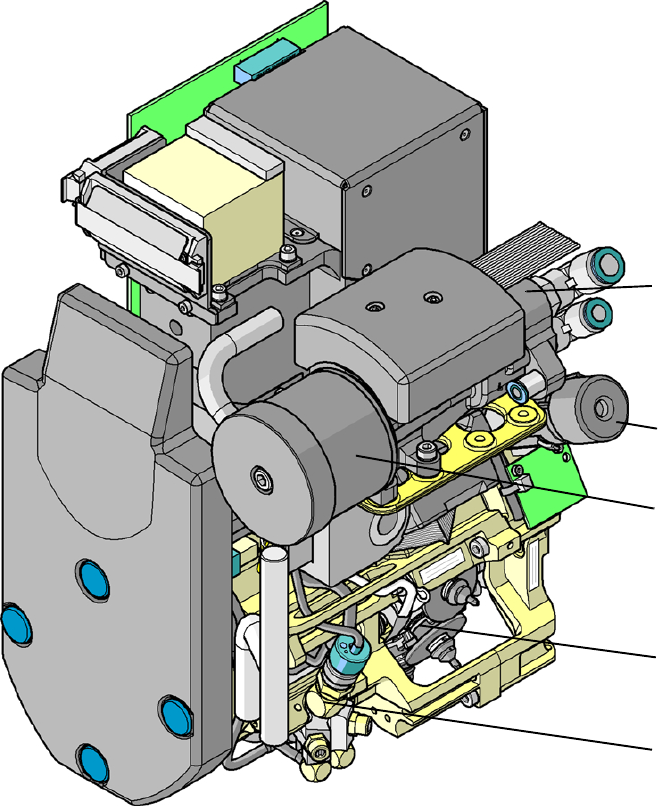

Abb. 7.1 - 1 12-Segment-Collect&Place-Kopf digital
(1) Vakuumerzeuger
(2) Drehstation, DP-Achse
(3) Stern mit 12 Pinolen, DR-Achse
(4) Blasluftventil
(5) Schalldämpfer
s
a
g
f
d
SIPLACE D1 / D2 7 Instandhaltungsarbeiten 4-monatlich
Ausgabe 02/2010
45
7
Für die 4-monatliche Instandhaltung der C&P-Köpfe 6 / 12 benötigen Sie: 7
– Montagezange für K-Schlauch 2MS-PK-3/4
– Pinsel mit kurzgeschnittenen Borsten
– Satz Inbusschlüssel
– Fusselfreie Tücher
– Fusselfreie Reinigungsstäbchen
– Äthylalkohol
– ISOFLEX TOPAS NCA52
– UNISILKON L250L
– Ölspender mit Structovis GHD (ersetzt: Fettspritze MULTEMP PS No. 2
– Satz gereinigte Pinolen (ggf. neue)
– Satz gereinigte Ventilstößel (ggf. neue)
– ggf. neuen Z-Zahnriemen
– ggf. neues Vakuumverteilerstück
– ggf. neuen O-Ring Drehstation
– ggf. neuen Zahnriemen Drehstation.
7
7
Vorbereitende Arbeiten 7
: Legen Sie die Pipetten aller Collect&Place-Köpfe in den Pipettenwechsler ab.
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
7
: Entfernen Sie die Kopfabdeckung.
7
7
7
