00194844-0302_MM_D1_D2_DE.pdf - 第30页
5 Instandhaltungsarbeiten monatlich SIPLACE D1 / D2 Ausgabe 02/2010 30 5
SIPLACE D1 / D2 5 Instandhaltungsarbeiten monatlich
Ausgabe 02/2010
29
a Entnehmen Sie die Ventilstößel.
Berühren Sie beim Herausziehen des Ventilstößels nicht die kleinen Platinen. Die Ventilstößel
sind leitend und könnten darauf einen Kurzschluss auslösen. 5
5
5
s Reinigen Sie die Ventilgehäuse mit einem mit Äthylalkohol benetzten Reinigungsstäbchen.
: Setzen Sie die gereinigten und nur sehr leicht gefetteten Ventilstößel in die Ventilgehäuse ein.
Siehe Kapitel ("Instandhaltung der Ventilstößel").
: Bewegen Sie diese mehrmals hin und her.
: Wenn sich die Ventilstößel sehr leichtgängig bewegen lassen, wechseln Sie sie gegen neue
aus.
Wenn sich die Ventilstößel sehr leichtgängig bewegen lassen, ist ihre korrekte Funktion nicht
mehr gewährleistet. 5
5
d Reinigen Sie das Segment mit einem mit Äthylalkohol benetzten Reinigungsstäbchen.
Verwenden Sie zum Reinigen des Segments niemals Pfeifenreiniger oder Tüllenbürsten.
Sie könnten sonst die Haltefeder der Pinole herausreißen oder Fussel bzw. Haare im Segment
könnten zu Störungen führen. 5
5
: Setzen Sie gereinigte Pinolen in die Segmente ein.
Siehe Kapitel ("Instandhaltung der Pinolen").
Rasten Sie die Pinolen nur mit sanftem Druck ein, um die Haltefeder der Pinolen nicht zu beschä-
digen. 5
5
5
: Nehmen Sie die Pipetten des Collect&Place-Kopfes über das Menü "Einzelfunktionen" auf.
5 Instandhaltungsarbeiten monatlich SIPLACE D1 / D2
Ausgabe 02/2010
30
5
SIPLACE D1 / D2 5 Instandhaltungsarbeiten monatlich
Ausgabe 02/2010
31

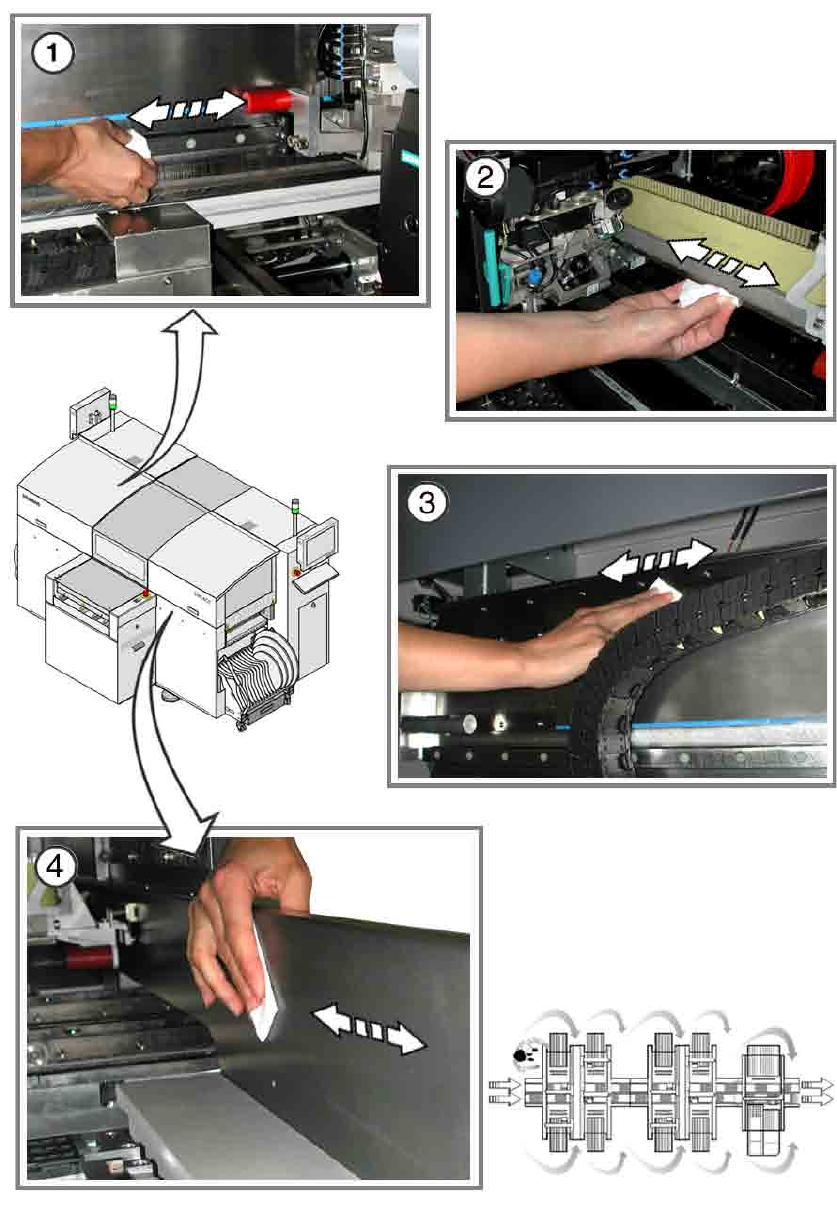

Reinigen der Linearführungen der Y-Achse 5
a Reinigen Sie die Linearführungen der Y-Achse gründlich auf ihrer ganzen Länge mit dem
SIPLACE-Reinigungstuch.
a Entfernen Sie mit einem fusselfreien Tuch den angelösten Schmutz von den Linearführungen.
a Ölen und konservieren Sie die Linearführungen mit einem neuen SIPLACE-Reinigungstuch.
5
Reinigen der Linearführungen der X-Achse 5
s Reinigen Sie die Linearführungen der X- Achse gründlich auf ihrer ganzen Länge mit dem
SIPLACE-Reinigungstuch.
s Entfernen Sie mit einem fusselfreien Tuch den angelösten Schmutz von den Linearführungen.
s Ölen und konservieren Sie die Linearführungen mit einem neuen SIPLACE-Reinigungstuch.
5
Reinigen der Lauffläche des Gegenlagers der Y-Achse 5
d Reinigen Sie die Lauffläche des Gegenlagers mit einem mit SIPLACE-Reinigungstuch.
5
Reinigen der Reibfläche der Y-Achse 5
f Reinigen Sie die Reibfläche der Y-Achse mit einem SIPLACE-Reinigungstuch.
5
5
5
5
5
5
5
5
5
5
5
5
