SIPLACE D1 / D2 6 Instandhaltungsarbeiten 2-monatlich
Ausgabe 02/2010
41

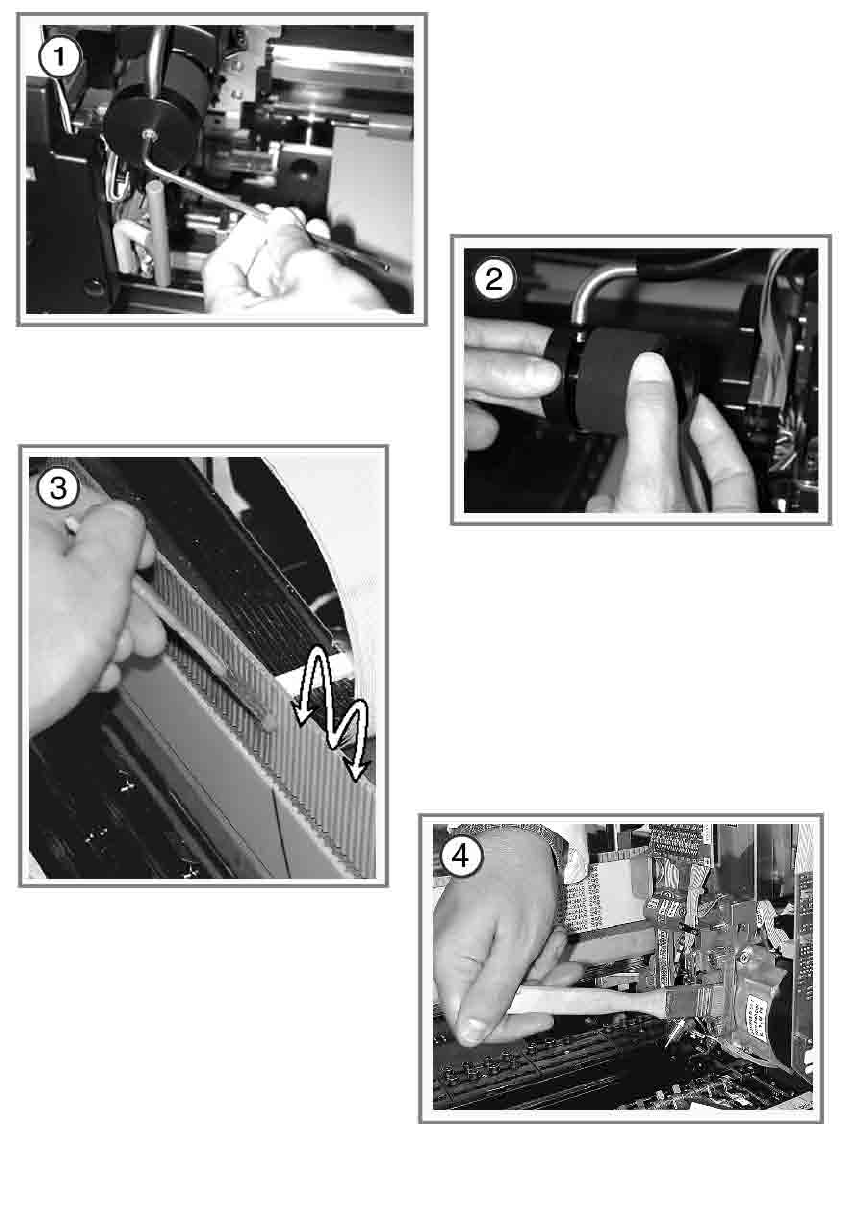

Kontrollieren bzw. wechseln des Schalldämpfers 6
a Kontrollieren Sie den Schalldämpfer des Collect&Place-Kopfes auf Verschmutzungen.
Sollte er Verfärbungen zeigen, lösen Sie die Halterung durch eine Linksdrehung.
s Ersetzen Sie den verschmutzten Filter durch einen neuen und montieren Sie diesen in umge-
kehrter Reihenfolge.
6
6
Reinigen und fetten der Zahnriemen der X- und der Z-Achse 6
: Reinigen Sie die Zahnriemen der X- und der Z-Achse von Verschmutzungen.
6
d Fetten Sie den Zahnriemen der X-Achse leicht mit einem mit ISOFLEX TOPAS NCA 52 be-
netzten, kurzborstigen Pinsel.
f Fetten Sie den Zahnriemen der Z-Achse leicht mit einem mit ISOFLEX TOPAS NCA 52 be-
netzten, kurzborstigen Pinsel.
: Verteilen Sie das Fett gleichmäßig auf den Zahnriemen, indem Sie die Achsen hin- und her-
bewegen.
: Wischen Sie überschüssiges Fett ab.
6
6
6
6
6
6
6
6
6
6
