7 Instandhaltungsarbeiten 4-monatlich SIPLA CE D1 / D2 Ausgabe 02/2010 48 7
SIPLACE D1 / D2 7 Instandhaltungsarbeiten 4-monatlich
Ausgabe 02/2010
47
Beachten Sie die EGB-Vorschriften!
7
7
7
: Decken Sie den Zuführbereich ab, damit die Zuführmodule und das Kopfvorderteil nicht be-
schädigt werden.
7
a Öffnen Sie die Zugentlastung.
s Öffnen Sie die Klammer über den Flachbandkabeln.
d Ziehen Sie die zwei Flachbandkabel ab.
7
f Lösen Sie die 4 Schrauben des Kopfvorderteils (mit dem 3 mm Inbusschlüssel) und nehmen
Sie es ab.
Halten Sie das Kopfvorderteil beim Abschrauben sicher fest. 7
Achten Sie dabei auf das Vakuumverteilerstück. 7
7
Verdrehen Sie den Stern um einen halben Takt, um nicht mit den Ventilstößel den Ventilstößel-
antrieb zu beschädigen. 7
7
: Legen Sie das Kopfvorderteil auf eine weiche EGB-Unterlage (mit der Seite der Ventilstößel
unten) bzw. montieren Sie es auf einen geeigneten Kopfständer.
: Entnehmen Sie die Pinolen und verwahren Sie sie in den dafür vorgesehenen Behältern.
7
7 Instandhaltungsarbeiten 4-monatlich SIPLACE D1 / D2
Ausgabe 02/2010
48
7
SIPLACE D1 / D2 7 Instandhaltungsarbeiten 4-monatlich
Ausgabe 02/2010
49

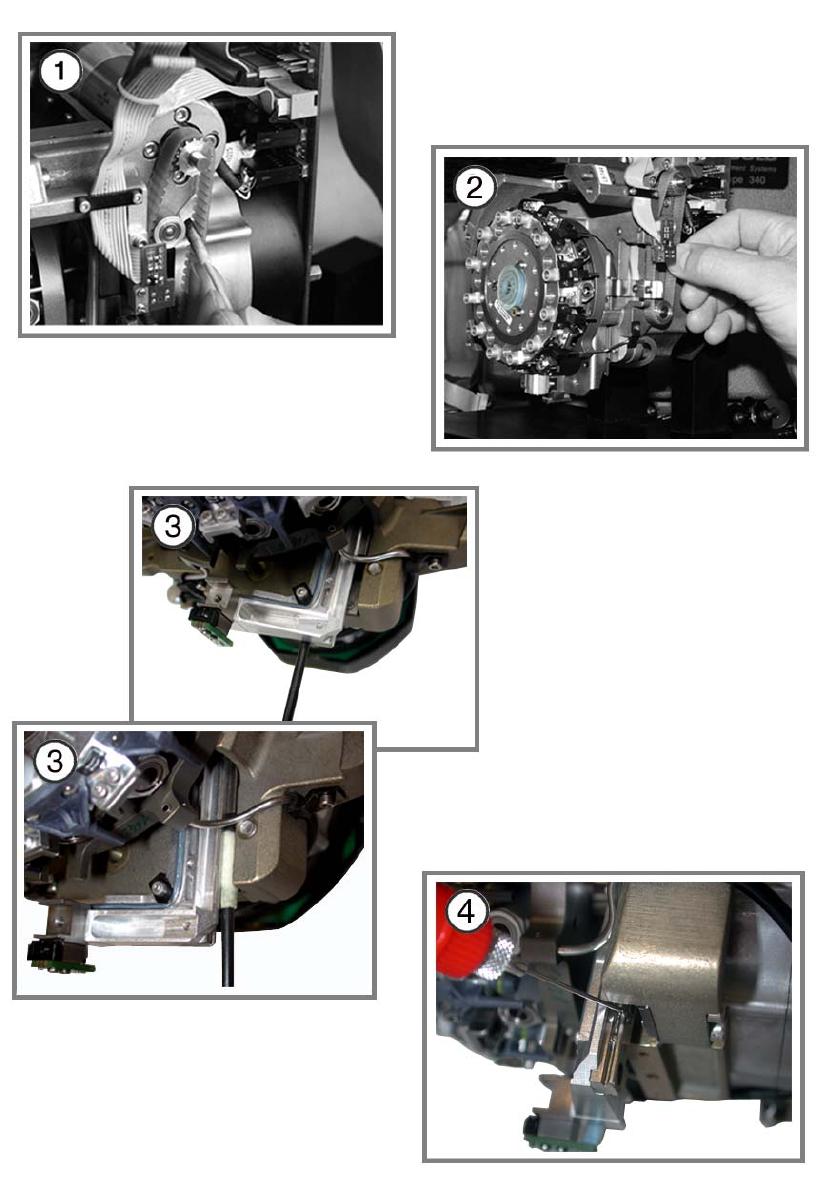

a Entfernen Sie mit einem Pinsel oder Reinigungsstäbchen Verschmutzungen aus dem Zahnrie-
men der Z-Achse.
: Reinigen Sie die Rollen, Zahnräder und den Zahnriemen mit einem Reinigungsstäbchen oder
fusselfreien Tuch.
: Prüfen Sie den Zahnriemen auf Verschleiß.
Sollte der Zahnriemen Verschleiß zeigen, wechseln Sie ihn gegen einen neuen aus (siehe
Serviceanleitung).
: Fetten Sie den Zahnriemen leicht mit ISOFLEX TOPAS NCA 52. Entfernen Sie anschließend
überschüssiges Fett.
s Prüfen Sie die Führung der Z-Achse auf Leichtgängigkeit und Spielfreiheit.
: Prüfen Sie den Rachen und den Laufring auf Beschädigungen.
Sollten Z-Achse, Rachen oder Laufring Mängel aufweisen, setzen Sie sich mit Ihrer regionalen
Servicestelle in Verbindung. 7
7
Kugelumlauf-Führung ölen (unteres Lager) 7
: Bewegen Sie die Z-Achse in ihre unterste Position.
d Reinigen Sie die Nuten des Miniaturrolltischs vorn und hinten mir einem mit Äthylalkohol ge-
tränkten Reinigungsstäbchen.
: Wischen Sie die Nadel des Ölspenders ab.
Drücken Sie kein Öl aus dem Ölspender. Ein sichtbarer Tropfen wäre bereits zuviel Öl. 7
7
7
f Setzen Sie nur die Nadel unmittelbar am Kugelkäfig/Lager an die Nuten der Führungsschiene.
Durch das Ansetzen gelangt genug Öl an die Nuten (Kapillarwirkung).
: Bewegen Sie die Z-Achse mehrere Male auf und ab, um den Ölfilm zu verteilen.
