8 Instandhaltungsarbeiten jährlich SIPLA CE D1 / D2 Ausgabe 02/2010 74 8.1 Ins t andhaltung Pi ck&Place -Modul (nur SIPLACE D1) 8
SIPLACE D1 / D2 8 Instandhaltungsarbeiten jährlich
Ausgabe 02/2010
73
Kontrollieren der Schutzhauben 8
a Öffnen Sie die Schutzhauben auf eine Höhe von 100 mm (+/-5mm) vom Maschinenständer
zum Profil der Schutzhaube gemessen. Wenn die Haube von den Dämpfungszylindern nicht
in dieser Höhe sicher offen gehalten wird, wechseln Sie die Dämpfungszylinder gegen neue
aus.
s Entfernen Sie ggf. überschüssiges Öl von den Gasdruckfedern mit einem fusselfreien Tuch.
8
: Schließen Sie die Schutzhauben.
8
Reinigen der Schutzhauben 8
8
Die Wahl des Reinigungsmittels für die Schutzhauben bedarf besonderer Vorsicht, um die ESD-
Beschichtung der Schutzhauben nicht zu beschädigen! 8
8
: Kontrollieren Sie die Schutzhauben auf Verschmutzungen.
: Falls nötig, reinigen Sie diese trocken mit einem fusselfreien Tuch.
Bei stärkeren Verschmutzungen verwenden Sie ein fusselfreies Tuch und einen leichten Zu-
satz eines neutralen oder schwach alkalischen Reinigungsmittels.
8
Dieses darf keinesfalls 8
– sauer oder stark alkalisch sein,
– Ketone, Ester, Aromaten, halogenierte Kohlenwasserstoffe, ätherische Öle oder ähnliches ent-
halten.
8
Reinigen Sie die Schutzhauben mit geringem Druck, um die ESD-Beschichtung nicht zu beschä-
digen! 8
8
: Wischen Sie nach dem Reinigungsvorgang mit klarem Wasser nach.
8
8
8
8 Instandhaltungsarbeiten jährlich SIPLACE D1 / D2
Ausgabe 02/2010
74
8.1 Instandhaltung Pick&Place-Modul
(nur SIPLACE D1)
8
SIPLACE D1 / D2 8 Instandhaltungsarbeiten jährlich
Ausgabe 02/2010
75
8
Für die Instandhaltung des P&P-Moduls benötigen Sie: 8
– Fusselfreie Tücher
– Äthylalkohol
–Druckluft
– EGB-Armband.
8
: Beenden Sie den Bestückablauf und legen Sie die Pipette des P&P-Moduls ab.
: Docken Sie den BE-Wagen vom Bestückautomaten ab oder verschieben Sie das P&P-Modul
an eine Stelle, an der gefahrlos die Z-Achse nach unten ausgefahren werden kann.
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
8
Der Umbau kann am bequemsten vom Stellplatz 2 aus gemacht werden. 8
8
8
8
Tragen Sie während der gesamten Arbeit am Bestückkopf und an den Servos das EGB-Armband!8
8

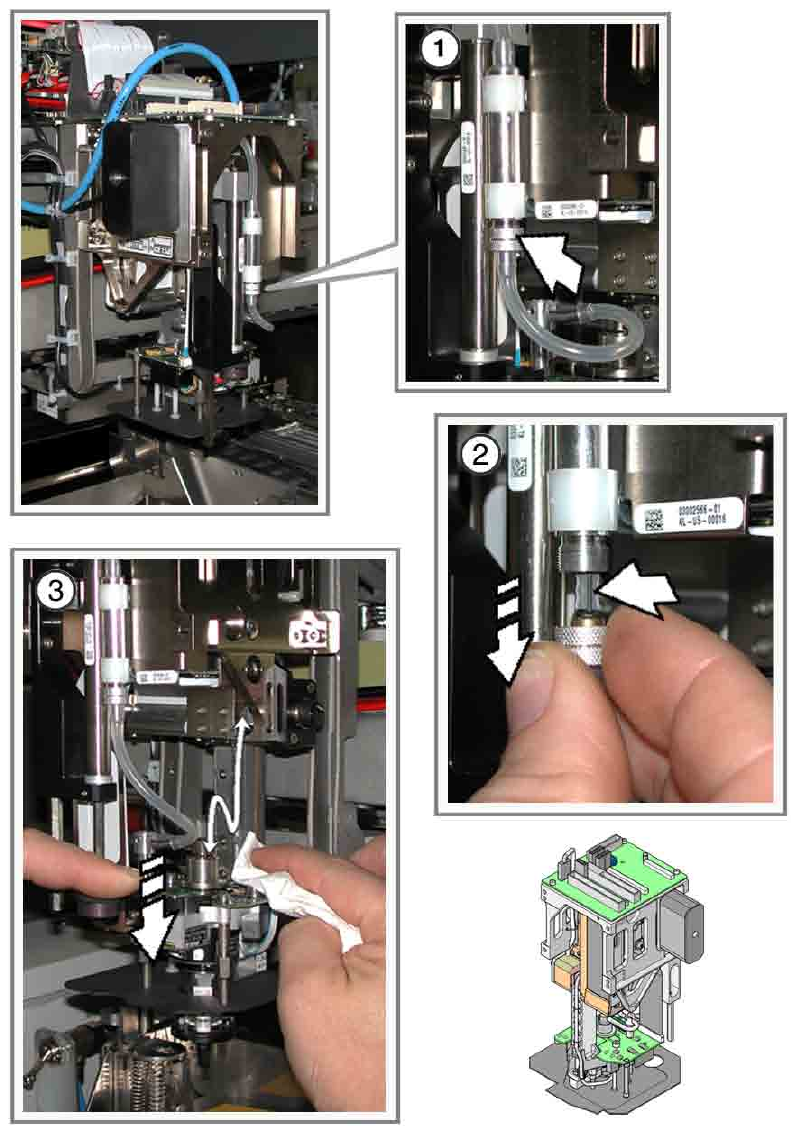

Filter Zusatzvolumen reinigen / überprüfen 8
8
Halten Sie beim Abziehen der Kappe die Hand unter, weil der Filter herunterfallen kann! 8
8
a Lösen Sie die Überwurfmutter und ziehen Sie den Druckluftschlauch ab.
Der Filter des Zusatzvolumens fällt heraus.
: Reinigen Sie den Filter, indem Sie ihn vorsichtig mit Druckluft durchblasen.
: Kontrollieren Sie den Filter auf Beschädigungen.
Sollte er beschädigt sein, wechseln Sie ihn gegen einen neuen aus.
: Setzen Sie ihn wieder ein und schrauben Sie die Überwurfmutter fest.
: Stellen Sie sicher, dass sich der Druckluftschlauch bei der Bewegung der Z-Achse frei bewe-
gen kann, nirgends eingeklemmt wird und die Z-Achse nicht behindert.
Maßstab reinigen 8
: Drücken Sie die Z-Achse nahe dem Rückholzylinder vorsichtig nach unten.
d Reinigen Sie den Maßstab vorsichtig mit einem mit Äthylalkohol befeuchteten fusselfreien
Tuch.
8
Nehmen Sie wenig Äthylalkohol und drücken Sie nicht stark auf, da sich sonst der aufgeklebte
Maßstab lösen könnte! 8
