00194844-0302_MM_D1_D2_DE.pdf - 第68页
8 Instandhaltungsarbeiten jährlich SIPLA CE D1 / D2 Ausgabe 02/2010 68 8 8
SIPLACE D1 / D2 8 Instandhaltungsarbeiten jährlich
Ausgabe 02/2010
67
Fetten der Portale der Y-Achse 8
8
a Öffnen Sie die Fettpresse mit Linksdrehungen.
8
s Ziehen Sie den Kolben der Fettpresse zurück.
Die Arretierung muss einrasten.
8
d Füllen Sie die Fettpresse mit ISOFLEX TOPAS NCA 52 Schmierfett.
8
: Schließen Sie die Fettpresse durch Rechtsdrehungen.
8
f Lösen Sie die Arretierung.
Der Kolben wird durch Federkraft nach vorne bewegt.
8
g Entlüften Sie die Fettpresse durch zurückdrücken der Kugel an der Entlüftungsschraube.
8
: Betätigen Sie den Handhebel so lange, bis das Fett austritt.
Nun ist die Fettpresse einsatzbereit.
8
8
8
8
8
8
8
8
8
8
8
8 Instandhaltungsarbeiten jährlich SIPLACE D1 / D2
Ausgabe 02/2010
68
8
8
SIPLACE D1 / D2 8 Instandhaltungsarbeiten jährlich
Ausgabe 02/2010
69
8

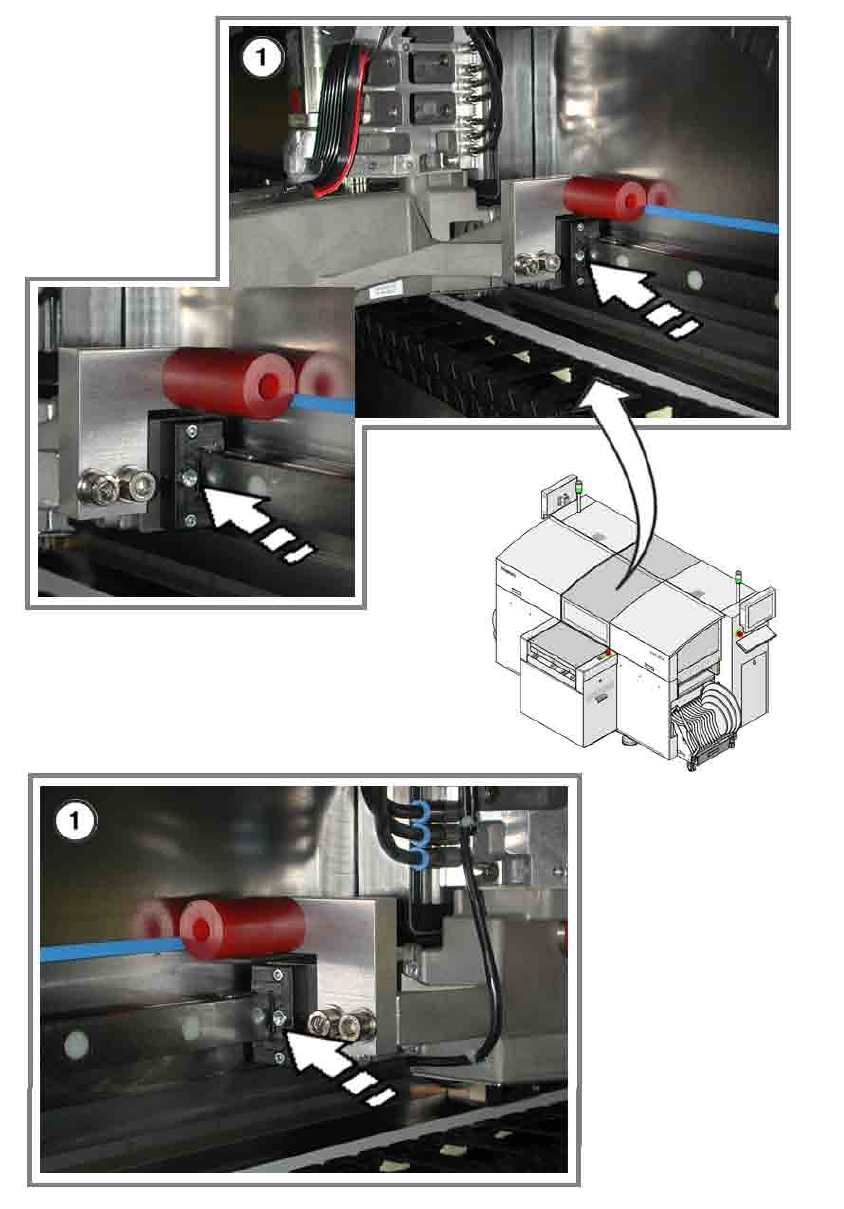

Es müssen jeweils alle sichtbaren Schmiernippel der Y-Achsen gefettet werden! 8
Halten Sie sich bitte an die Fettmengenvorgaben. Zuviel oder zuwenig Fett kann dem Lager scha-
den! 8
8
8
Maschinenspeziifsch werden SIPLACE D1 / D2 und D4 mit ISOFLEX TOPAS NCA 52, SIPLACE
D3 mit Klüberplex BEM 34-132 gefettet. 8
8
a Setzen Sie die Fettpresse (Y-Achse), gefüllt mit ISOFLEX TOPAS NCA 52, gerade auf den Ke-
gelschmiernippel.
: Machen Sie einen Hub mit der Fettpresse. (ca. 0,4 cm
3
pro Hub)
8
Sollte das Fett am Schmiernippel vorbei austreten, kann entweder das Lager schon voll sein oder
der Schmiernippel dichtet nicht ab. Setzen Sie in diesem Fall einen neuen Schmiernippel ein. 8
8
: Verschieben Sie das Portal um ca. 30 cm, um das Fett zu verteilen.
: Wiederholen Sie das Pressen und das Verschieben noch zweimal. Dann ist die richtige Fett-
menge erreicht.
: Entfernen Sie mit einem Tuch überschüssiges Fett vom Schmiernippel und dessen Umge-
bung.
: Fetten Sie die anderen Schmiernippel der Y-Achse auf die gleiche Art (zwei Schmiernippel pro
Portal).
8
8
Die X-Achse wird bei D1 / D2 nicht gefettet. 8
