Für die jährliche Instandhaltung benötigen Sie folgende Werkzeuge, Verbrauchs- und Hilfsmittel:8
– Staubsauger
– Fettpresse
– SIPLACE-Reinigungstuch
– ISOFLEX TOPAS NCA52 Fett
– ggf. Schmiernippel
– ggf. Dämpfungszylinder.
8
Für die nachfolgenden Tätigkeiten darf sich keine Leiterplatte im LP-Transport befinden. 8
: Öffnen Sie die beide Schutzhauben einer Maschinenseite (Stellplatz 1+2 und 3+4).
8
Verschieben Sie das Portal vorsichtig mit geringem Krafteinsatz am Haltegriff des Kopfes (nicht
an den Endlagepuffern)! 8
8
: Verschieben Sie das Portal über die Zuführmodule. Es steht dort außerhalb Ihres Arbeitsbe-
reichs.
8
Reinigen und konservieren des Leiterplattentransports 8

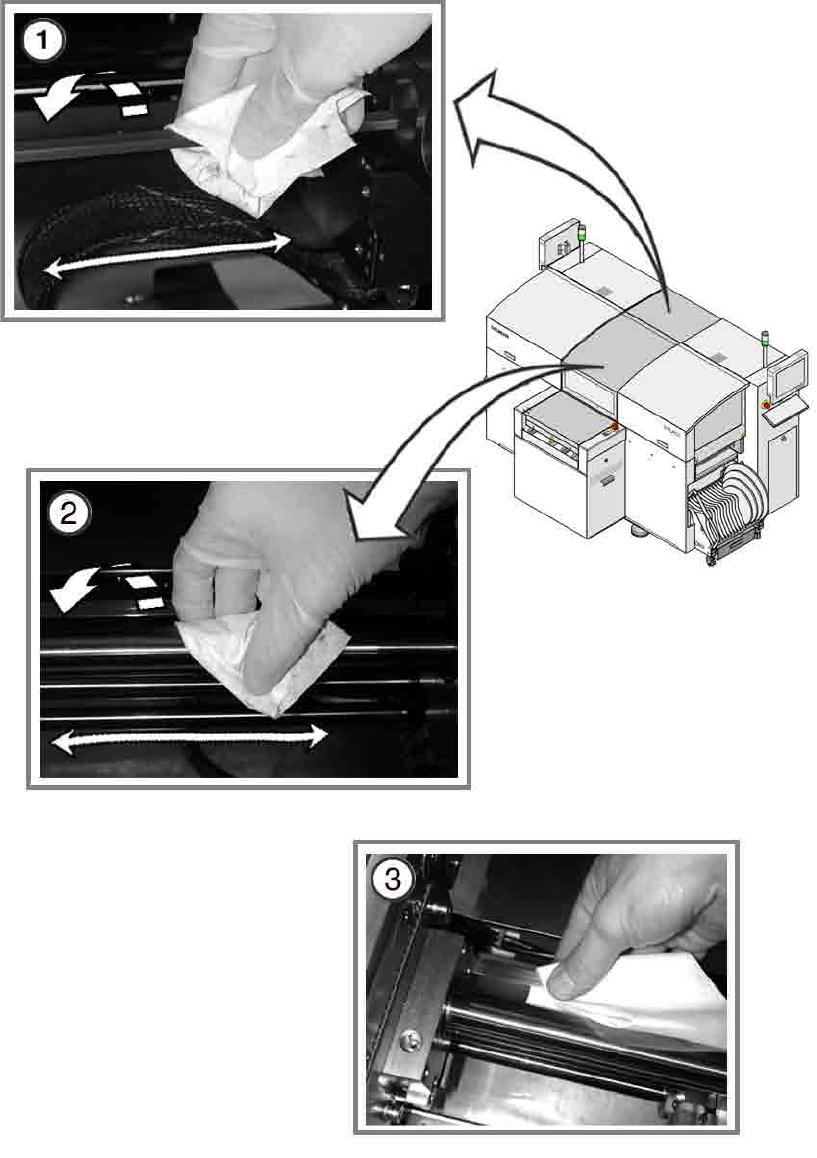

a Reinigen und konservieren Sie die Kugelrollspindel, indem Sie ein SIPLACE-Reinigungstuch
über die Gewindegänge der Kugelrollspindel ziehen.
s Reinigen und fetten Sie die Gleitflächen der Führungsschienen mit einem SIPLACE-Reini-
gungstuch.
: Reinigen und konservieren Sie die Sechskantwellen mit einem SIPLACE-Reinigungstuch.
: Prüfen Sie die komplette Mechanik des LP-Transports (Transport, Breitenverstellung, Klemm-
einheit) auf Leichtgängigkeit.
Führen Sie bei Schwergängigkeit entsprechende Instandhaltungsmaßnahmen durch.
8
Reinigen des Fixierbands (LP-Transport) 8
d Reinigen Sie das Fixierband der Klemmung Breitenverstellung mit einem mit Äthylalkohol be-
feuchteten fusselfreien Tuch.
