5 Instandhaltungsarbeiten monatlich SIPLACE D1 / D2 Ausgabe 02/2010 28 5
SIPLACE D1 / D2 5 Instandhaltungsarbeiten monatlich
Ausgabe 02/2010
27
5
Für die monatliche Instandhaltung benötigen Sie folgende Werkzeuge, Verbrauchs- und Hilfsmit-
tel: 5
– Laborhandschuhe
– Fusselfreie Tücher
– Linsentuch / optisches Tuch
– Fusselfreie Reinigungsstäbchen
– SIPLACE-Reinigungstuch
– Äthylalkohol
– Satz gereinigte Pinolen
– Satz gereinigte und leicht gefettete Ventilstößel
– ggf.
Y-Axis Cover Air Filter for 120mm Fan
– ggf. Schalter Kopf-Crash-Sicherung.
5
Auswechseln der Pinolen und Ventilstößel 5
: Legen Sie über das Menü "Einzelfunktionen" die Pipetten des Collect&Place-Kopfs in den Pi-
pettenwechsler ab.
a Öffnen Sie die Schutzhaube.
5
Fassen Sie die Pinolen nicht mit bloßen Händen an. Tragen Sie Laborhandschuhe, wenn Sie In-
standhaltungsarbeiten an der Pinole durchführen. 5
5
So vermeiden Sie, dass Glasscheibe, Reibrad und Saugteller unnötig verschmutzen, was zu
Funktionsstörungen (Zählfehler und Überschwinger) führen kann. 5
Fassen Sie die Saugteller nicht an, um Beschädigungen zu vermeiden! 5
5
s Entnehmen Sie die Pinolen aus dem Kopf.
Ziehen Sie die Pinolen wie im Bild gezeigt heraus. 5
5
5
d Stecken Sie sie in die dafür vorgesehenen Behälter.
Zum Takten des Sterns verwenden Sie das Menü "Einzelfunktionen".
5
5
5 Instandhaltungsarbeiten monatlich SIPLACE D1 / D2
Ausgabe 02/2010
28
5
SIPLACE D1 / D2 5 Instandhaltungsarbeiten monatlich
Ausgabe 02/2010
29

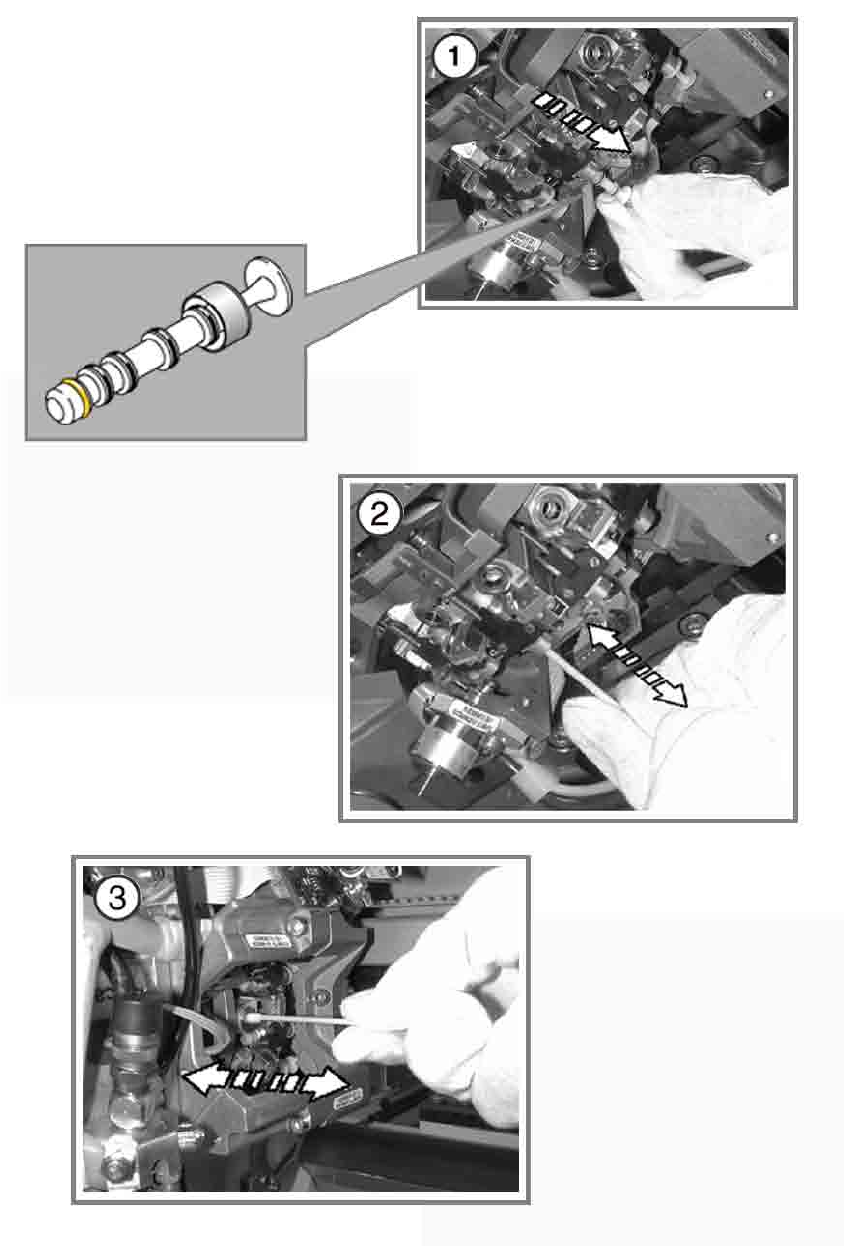

a Entnehmen Sie die Ventilstößel.
Berühren Sie beim Herausziehen des Ventilstößels nicht die kleinen Platinen. Die Ventilstößel
sind leitend und könnten darauf einen Kurzschluss auslösen. 5
5
5
s Reinigen Sie die Ventilgehäuse mit einem mit Äthylalkohol benetzten Reinigungsstäbchen.
: Setzen Sie die gereinigten und nur sehr leicht gefetteten Ventilstößel in die Ventilgehäuse ein.
Siehe Kapitel ("Instandhaltung der Ventilstößel").
: Bewegen Sie diese mehrmals hin und her.
: Wenn sich die Ventilstößel sehr leichtgängig bewegen lassen, wechseln Sie sie gegen neue
aus.
Wenn sich die Ventilstößel sehr leichtgängig bewegen lassen, ist ihre korrekte Funktion nicht
mehr gewährleistet. 5
5
d Reinigen Sie das Segment mit einem mit Äthylalkohol benetzten Reinigungsstäbchen.
Verwenden Sie zum Reinigen des Segments niemals Pfeifenreiniger oder Tüllenbürsten.
Sie könnten sonst die Haltefeder der Pinole herausreißen oder Fussel bzw. Haare im Segment
könnten zu Störungen führen. 5
5
: Setzen Sie gereinigte Pinolen in die Segmente ein.
Siehe Kapitel ("Instandhaltung der Pinolen").
Rasten Sie die Pinolen nur mit sanftem Druck ein, um die Haltefeder der Pinolen nicht zu beschä-
digen. 5
5
5
: Nehmen Sie die Pipetten des Collect&Place-Kopfes über das Menü "Einzelfunktionen" auf.
