5 Instandhaltungsarbeiten monatlich SIPLACE D1 / D2 Ausgabe 02/2010 26 5 Inst andhaltungsarbeiten monatlich 5
SIPLACE D1 / D2 4 Instandhaltungsarbeiten jede Woche
Ausgabe 02/2010
25
Entleeren der Bauteilschublade bzw. -klappe der 8mm-S-Förderer 4
: Ziehen Sie den Stecker des 8mm-S-Förderers ab und heben Sie ihn vom Wechseltisch ab.
4
a Entfernen Sie lose Bauteile mit einem Pinsel oder mit dem Staubsauger vom Wechseltisch.
4
s Entleeren Sie die Bauteilschublade des 2x8mm-S-Förderers (sofern vorhanden).
4
d Öffnen Sie die Klappe des 3x8mm-S-Förderers (sofern vorhanden) und entfernen Sie die Bau-
teile.
4
f Wischen Sie über die Grundfläche des Förderers, um Verschmutzungen zu entfernen.
4
g Schneiden Sie den Leergurt bündig am Förderer ab.
4
: Stellen Sie die Förderer wieder auf ihren ursprünglichen (richtigen) Stellplatz.
4
Achten Sie darauf, dass der Förderer fest auf dem Wechseltisch steht und an der richtigen Stelle
eingesteckt ist. 4
4
4
4
: Schließen Sie die Schutzhaube.
: Wiederholen Sie diese Tätigkeiten an allen Förderbereichen.
4
4
4
4
5 Instandhaltungsarbeiten monatlich SIPLACE D1 / D2
Ausgabe 02/2010
26
5 Instandhaltungsarbeiten monatlich
5
SIPLACE D1 / D2 5 Instandhaltungsarbeiten monatlich
Ausgabe 02/2010
27
5
Für die monatliche Instandhaltung benötigen Sie folgende Werkzeuge, Verbrauchs- und Hilfsmit-
tel: 5
– Laborhandschuhe
– Fusselfreie Tücher
– Linsentuch / optisches Tuch
– Fusselfreie Reinigungsstäbchen
– SIPLACE-Reinigungstuch
– Äthylalkohol
– Satz gereinigte Pinolen
– Satz gereinigte und leicht gefettete Ventilstößel
– ggf.
Y-Axis Cover Air Filter for 120mm Fan
– ggf. Schalter Kopf-Crash-Sicherung.
5
Auswechseln der Pinolen und Ventilstößel 5
: Legen Sie über das Menü "Einzelfunktionen" die Pipetten des Collect&Place-Kopfs in den Pi-
pettenwechsler ab.
a Öffnen Sie die Schutzhaube.
5
Fassen Sie die Pinolen nicht mit bloßen Händen an. Tragen Sie Laborhandschuhe, wenn Sie In-
standhaltungsarbeiten an der Pinole durchführen. 5
5
So vermeiden Sie, dass Glasscheibe, Reibrad und Saugteller unnötig verschmutzen, was zu
Funktionsstörungen (Zählfehler und Überschwinger) führen kann. 5
Fassen Sie die Saugteller nicht an, um Beschädigungen zu vermeiden! 5
5

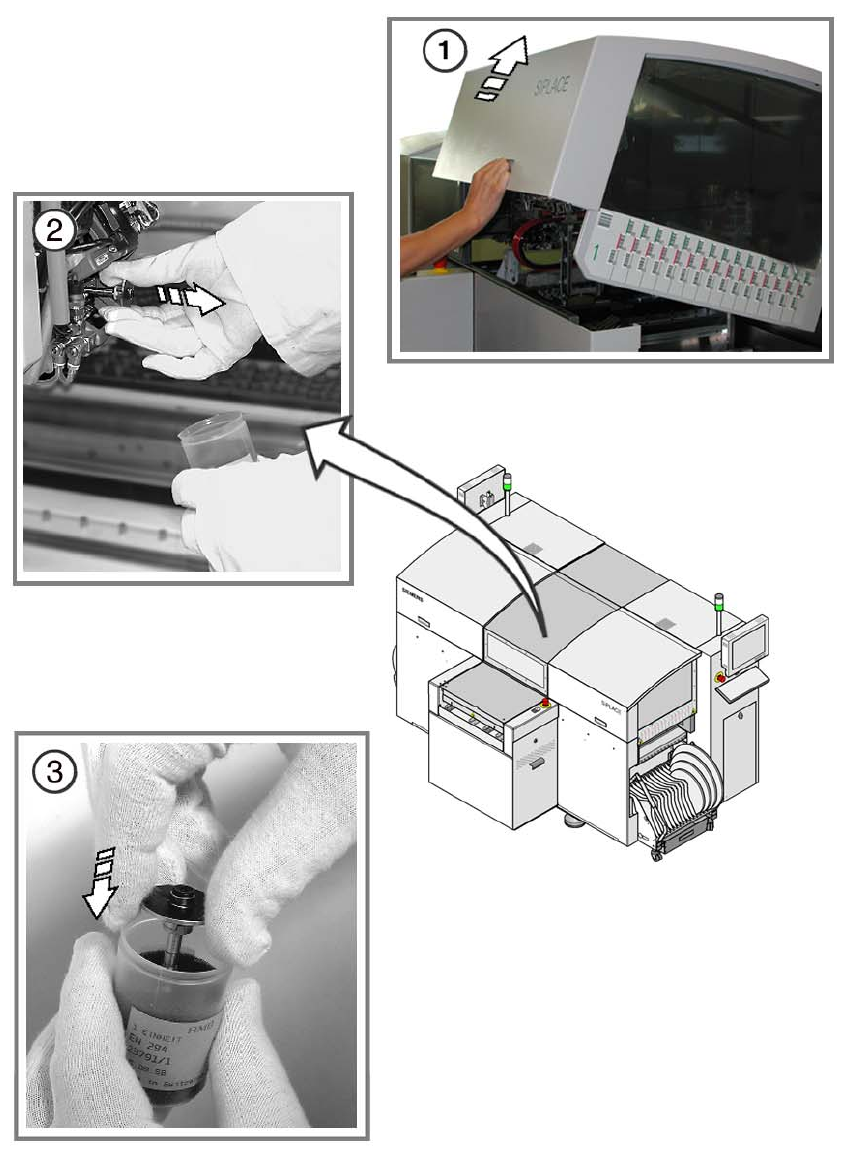

s Entnehmen Sie die Pinolen aus dem Kopf.
Ziehen Sie die Pinolen wie im Bild gezeigt heraus. 5
5
5
d Stecken Sie sie in die dafür vorgesehenen Behälter.
Zum Takten des Sterns verwenden Sie das Menü "Einzelfunktionen".
5
5
