7 Instandhaltungsarbeiten 4-monatlich SIPLA CE D1 / D2 Ausgabe 02/2010 50 7
SIPLACE D1 / D2 7 Instandhaltungsarbeiten 4-monatlich
Ausgabe 02/2010
49
a Entfernen Sie mit einem Pinsel oder Reinigungsstäbchen Verschmutzungen aus dem Zahnrie-
men der Z-Achse.
: Reinigen Sie die Rollen, Zahnräder und den Zahnriemen mit einem Reinigungsstäbchen oder
fusselfreien Tuch.
: Prüfen Sie den Zahnriemen auf Verschleiß.
Sollte der Zahnriemen Verschleiß zeigen, wechseln Sie ihn gegen einen neuen aus (siehe
Serviceanleitung).
: Fetten Sie den Zahnriemen leicht mit ISOFLEX TOPAS NCA 52. Entfernen Sie anschließend
überschüssiges Fett.
s Prüfen Sie die Führung der Z-Achse auf Leichtgängigkeit und Spielfreiheit.
: Prüfen Sie den Rachen und den Laufring auf Beschädigungen.
Sollten Z-Achse, Rachen oder Laufring Mängel aufweisen, setzen Sie sich mit Ihrer regionalen
Servicestelle in Verbindung. 7
7
Kugelumlauf-Führung ölen (unteres Lager) 7
: Bewegen Sie die Z-Achse in ihre unterste Position.
d Reinigen Sie die Nuten des Miniaturrolltischs vorn und hinten mir einem mit Äthylalkohol ge-
tränkten Reinigungsstäbchen.
: Wischen Sie die Nadel des Ölspenders ab.
Drücken Sie kein Öl aus dem Ölspender. Ein sichtbarer Tropfen wäre bereits zuviel Öl. 7
7
7
f Setzen Sie nur die Nadel unmittelbar am Kugelkäfig/Lager an die Nuten der Führungsschiene.
Durch das Ansetzen gelangt genug Öl an die Nuten (Kapillarwirkung).
: Bewegen Sie die Z-Achse mehrere Male auf und ab, um den Ölfilm zu verteilen.
7 Instandhaltungsarbeiten 4-monatlich SIPLACE D1 / D2
Ausgabe 02/2010
50
7
SIPLACE D1 / D2 7 Instandhaltungsarbeiten 4-monatlich
Ausgabe 02/2010
51

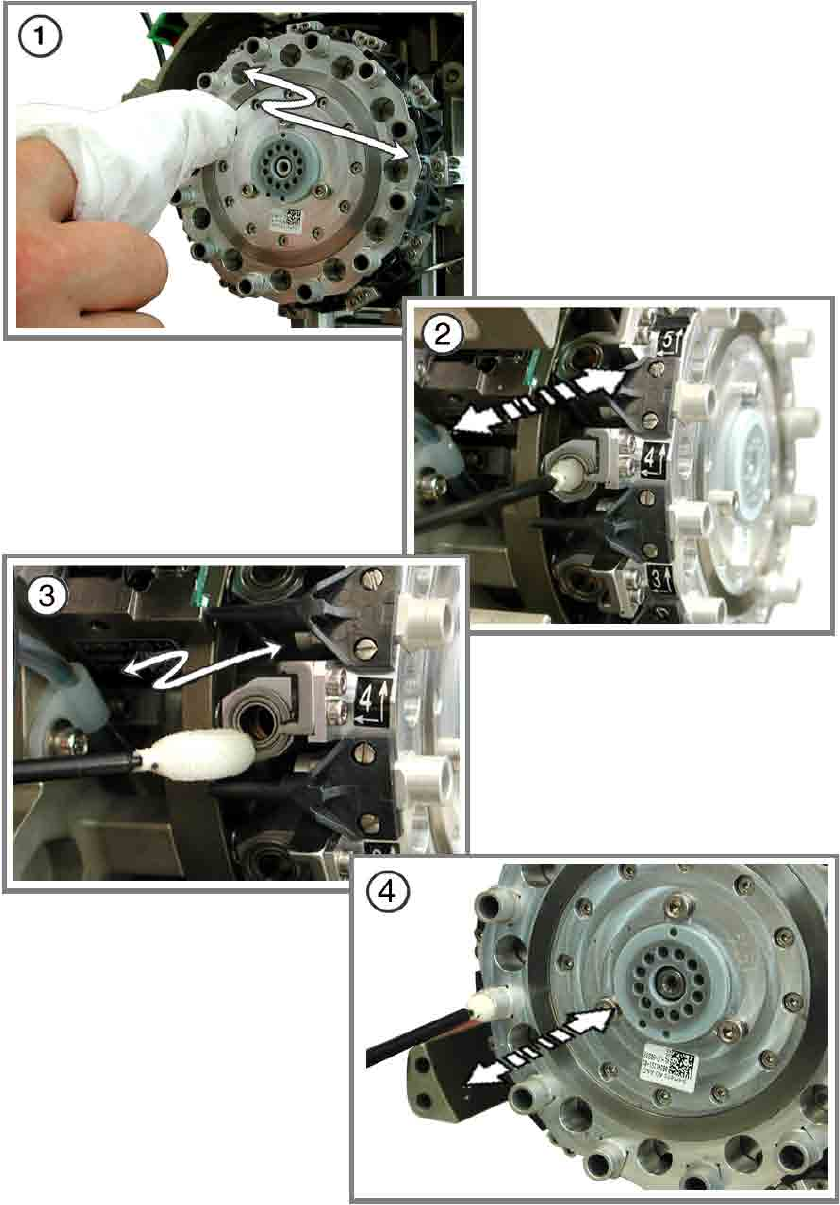

Stern 7
a Wischen Sie den Stern mit einem fusselfreien Tuch ab.
: Legen Sie auf die Lauffläche der Sternbremse einen leichten Fettfilm mit ISOFLEX TOPAS
NCA 52. Entfernen Sie überschüssiges, sichtbares Fett.
7
Achten Sie darauf, dass kein Schmutz oder Fett in die Vakuumkanäle gelangt. 7
7
7
7
Die Vakuumverteilerscheibe ist aufgeklebt. 7
7
7
7
Segmente 7
7
Achten Sie darauf, dass Sie beim Reinigen die Haltefeder der Pinolen in den Segmenten nicht
beschädigen. 7
Stecken Sie das Reinigungsstäbchen nicht bis zur Haltefeder in das Segment. Die Haltefeder
könnte sonst herausgezogen werden. 7
7
s Reinigen Sie vorsichtig die Segmente mit einem mit Äthylalkohol benetzten Reinigungsstäb-
chen.
d Entfernen Sie sichtbaren Schmutz rund um die Segmente.
7
7
Ventilgehäuse 7
: Entnehmen Sie die Ventilstößel.
f Reinigen Sie die Ventilgehäuse mit einem mit Äthylalkohol benetzten Reinigungsstäbchen.
: Reinigen Sie damit auch die Umgebung der Ventilgehäuse.
