00194844-0302_MM_D1_D2_DE.pdf - 第59页
SIPLA CE D1 / D2 7 Instandhaltungsarbeiten 4-monatlich Ausgabe 02/2010 59 V akuumerzeuger 7 a Ziehen Sie die Schlä uche des V aku umerzeugers ab. s Schrau ben Sie den Blo ck mit den 2 V enturid üsen mit ein em Inbussch l…
7 Instandhaltungsarbeiten 4-monatlich SIPLACE D1 / D2
Ausgabe 02/2010
58
7
SIPLACE D1 / D2 7 Instandhaltungsarbeiten 4-monatlich
Ausgabe 02/2010
59
Vakuumerzeuger 7

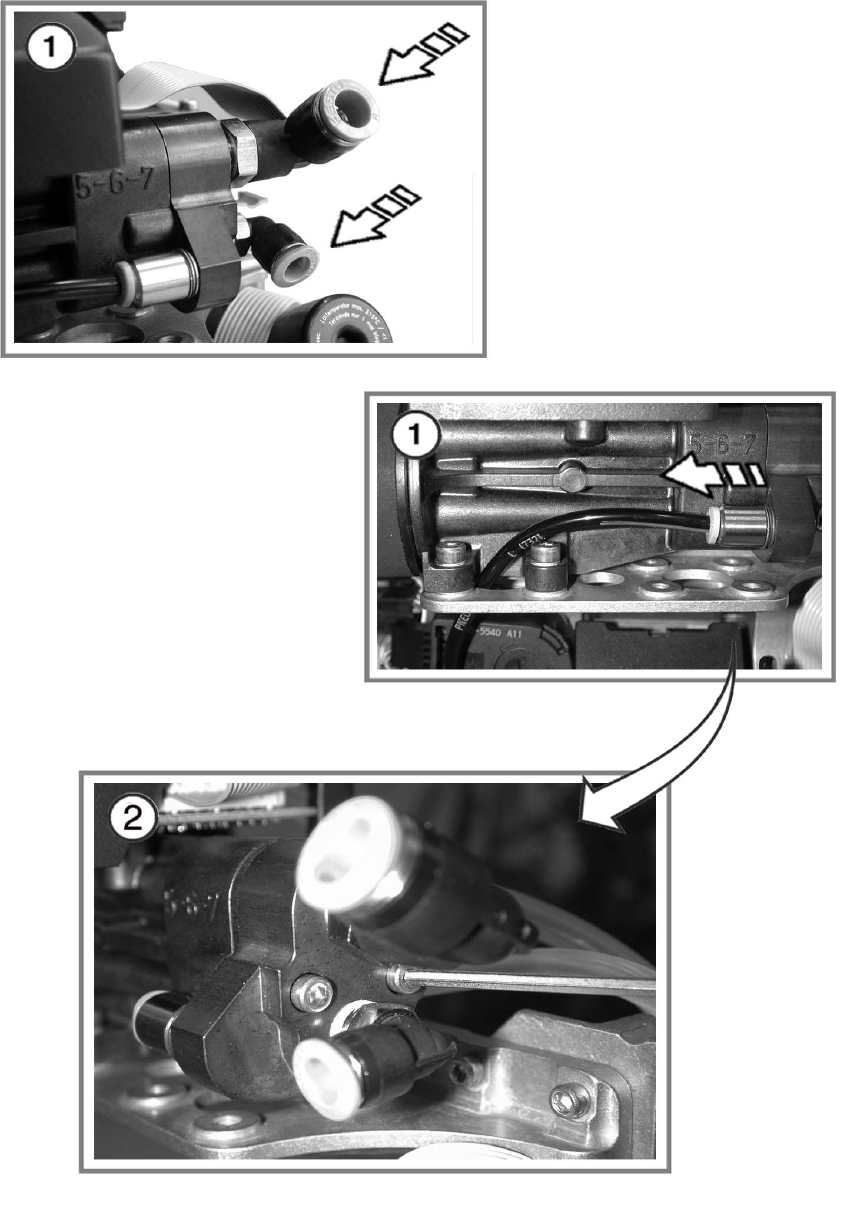

a Ziehen Sie die Schläuche des Vakuumerzeugers ab.

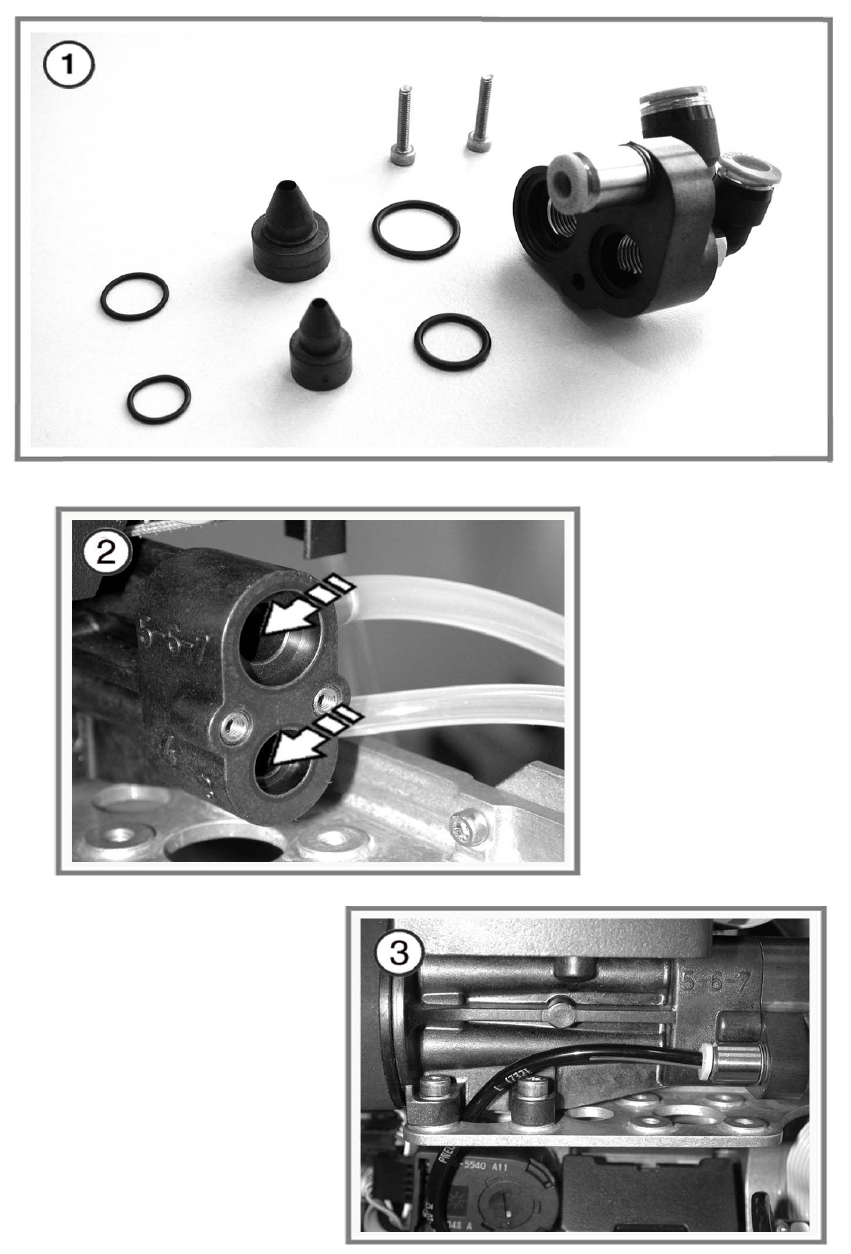

s Schrauben Sie den Block mit den 2 Venturidüsen mit einem Inbusschlüssel 2,5 mm ab.
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7 Instandhaltungsarbeiten 4-monatlich SIPLACE D1 / D2
Ausgabe 02/2010
60
