00194844-0302_MM_D1_D2_DE.pdf - 第33页
SIPLA CE D1 / D2 5 Instandhaltungsarbeiten monatlich Ausgabe 02/2010 33 Nur SIPLACE D1: Reinigen der IC- und der FC-Kamera 5 Entlang d er Kanten de s S piege ls besteht S chneidgefahr für die Finger . 5 V er wenden Sie z…
5 Instandhaltungsarbeiten monatlich SIPLACE D1 / D2
Ausgabe 02/2010
32
5
SIPLACE D1 / D2 5 Instandhaltungsarbeiten monatlich
Ausgabe 02/2010
33

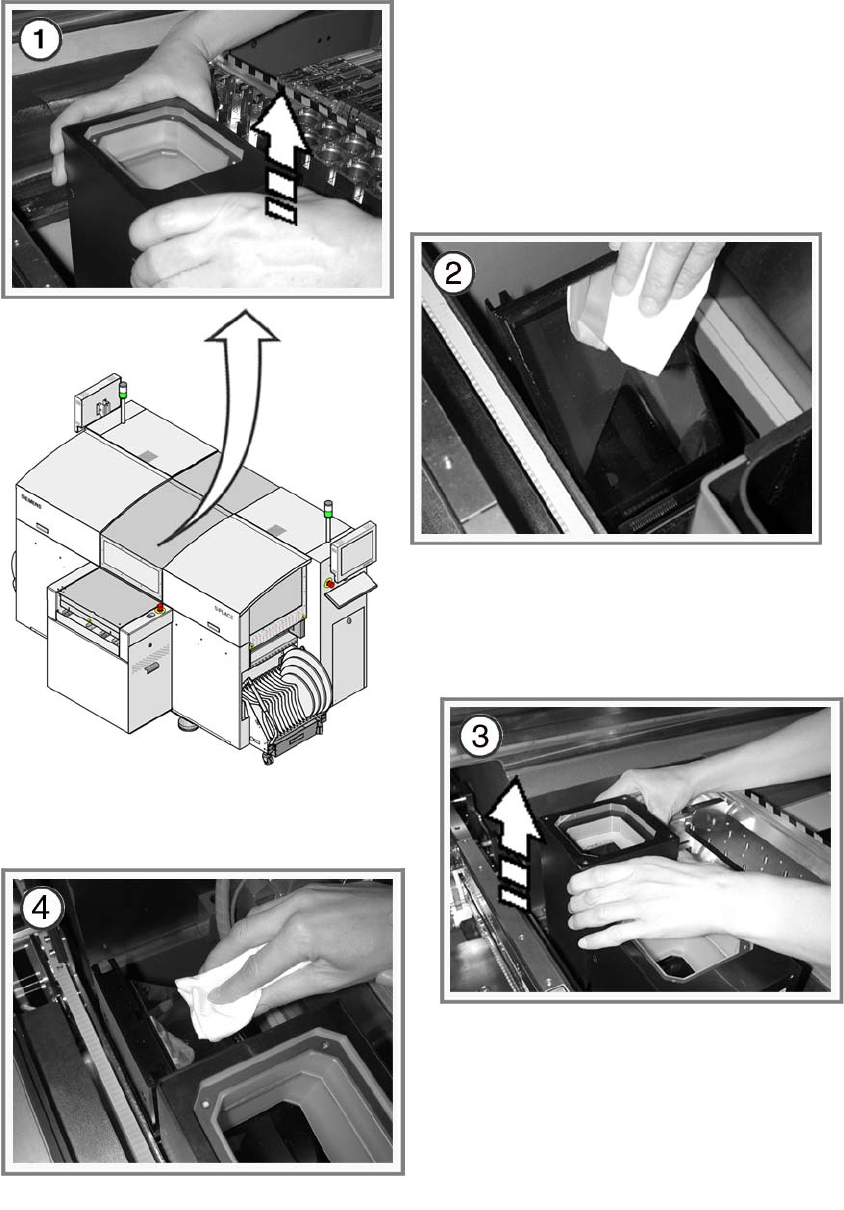

Nur SIPLACE D1:
Reinigen der IC- und der FC-Kamera 5
Entlang der Kanten des Spiegels besteht Schneidgefahr für die Finger. 5
Verwenden Sie zum Schutz Laborhandschuhe und vermeiden Sie die Berührung der Kanten. 5
5
Die Laborhandschuhe sind zudem zur effektiven Reinigung (Fingerabdrücke!) eine Vorausset-
zung. 5
5
a Ziehen Sie das Oberteil der IC-Kamera vorsichtig nach oben ab.
s Reinigen Sie die schräge Glasscheibe mit einem Linsentuch / optischen Tuch.
5
: Setzen Sie das IC-Kameraoberteil wieder ein.
Achten Sie beim Einsetzen des IC-Kameraoberteils darauf, dass es plan auf dem Unterteil auf-
liegt und sich nicht bewegt.
5
d Entnehmen Sie auf die gleiche Weise das Oberteil der FC-Kamera.
f Reinigen Sie die schräge Glasscheibe mit einem Linsentuch / optischen Tuch.
5
: Setzen Sie sie wieder ein.
5
Nur SIPLACE D1:
Reinigen des Koplan-Moduls (falls vorhanden) 5
: Reinigen Sie mit einem Linsentuch / optischen Tuch die Linsen des Koplan-Moduls.
5
5
: Schalten Sie den Bestückautomaten am Hauptschalter ein.
: Docken Sie den BE-Wagen an den Bestückautomaten an.
5
5
5
5
5
6 Instandhaltungsarbeiten 2-monatlich SIPLACE D1 / D2
Ausgabe 02/2010
34
6 Instandhaltungsarbeiten 2-monatlich
6
