- 6 - NOTE( 注記 ) #01....FOR CE ＣＥ 用 #02....FOR EN ＥＮ 用 #03....FOR CE,EN ＣＥ，ＥＮ 用 #04....FOR ST,CE,EN,JE ＳＴ，ＣＥ，ＥＮ，ＪＥ 用 #05....FOR CE,EN,JE ＣＥ，ＥＮ，ＪＥ 用 #06....FOR ST ＳＴ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 E…
- 5 -

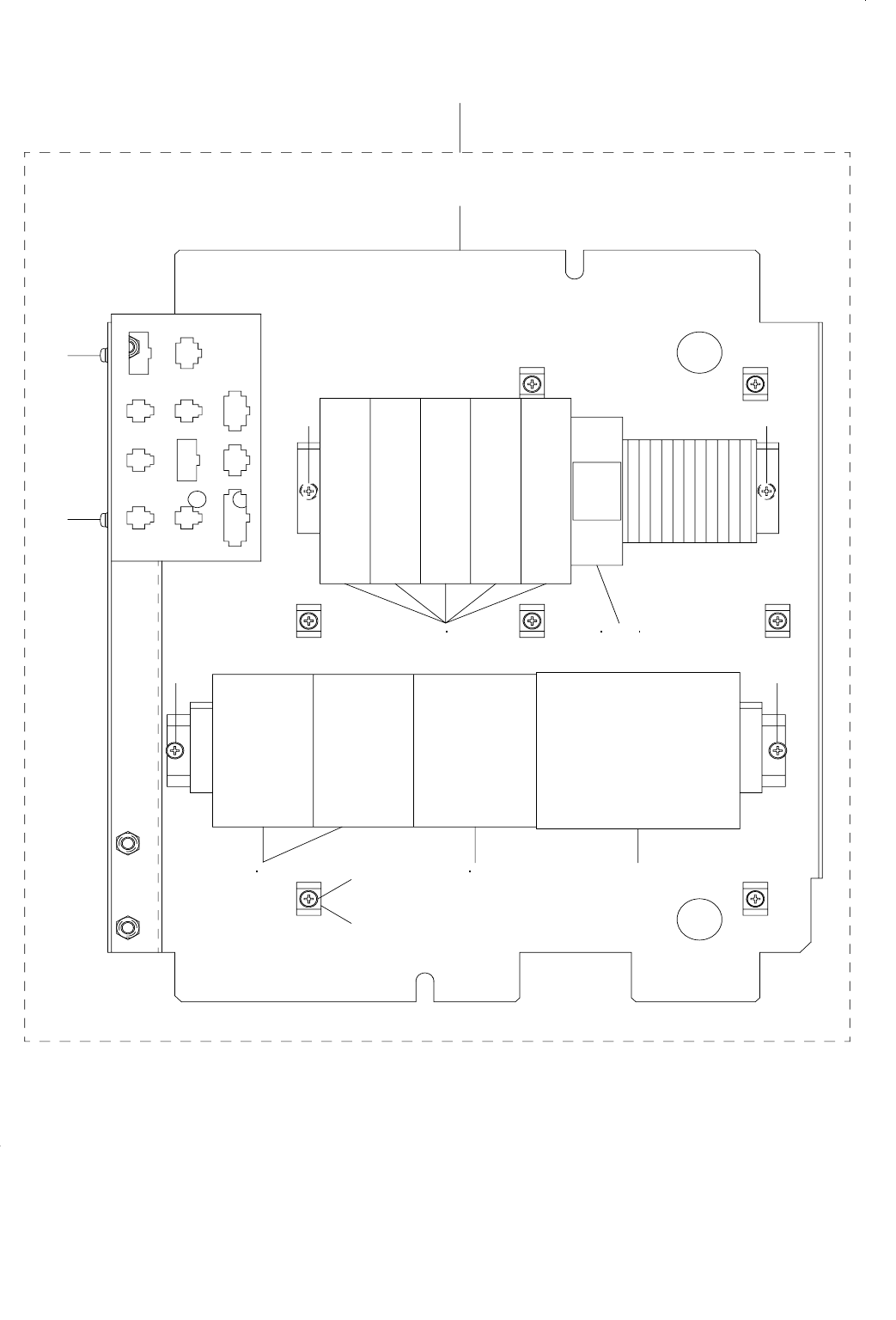

3. BASE FRAME COMPONENTS (3)
ベースフレーム関係（３）
9 13
7
11
8
10
1
3
4
2
6
5
15
12
16 17
14
- 6 -
NOTE( 注記 ) #01....FOR CE ＣＥ 用
#02....FOR EN ＥＮ 用
#03....FOR CE,EN ＣＥ，ＥＮ 用
#04....FOR ST,CE,EN,JE ＳＴ，ＣＥ，ＥＮ，ＪＥ 用
#05....FOR CE,EN,JE ＣＥ，ＥＮ，ＪＥ 用
#06....FOR ST ＳＴ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1617-729-000 Z/THETA BASE(30)
Ｚ ／ θ ベ−ス（３０）
1
2 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
16
3 SL-6040892-TN SCREW
座金付き六角穴ボルト
2
4 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
5 HX-0015000-0R CABLE CLAMP
ケ−ブル クリップ
6
6 SL-4041291-SC SCREW M4 L=12
なべ小ねじセムス Ｍ ４ Ｌ ＝１２
6
7
#06
E9613-729-000 THREE PHASE TRANSFORMER (MAIN)
三相トランス（メイン）
1
8
#04
E9680-729-000 THREE PHASE TRANSFORMER (SUB)
三相トランス（サブ）
1
9 HA-0040300-0A BRAKER
ブレーカ
1
10
#01
E8760-452-S00 TUBE
スミチュ−ブ
1
11
#05
E9679-729-000 THREE PHASE TRANSFORMER (MAIN)
三相トランス（メイン）
1
12
#03
HN-0014900-00 CLAMP FILTER
クランプフィルタ
1
13
#02
HA-0049400-00 BRAKER
ブレーカ
1
14
#02
HN-0015500-00 CORE
コア
5
15
#02
HE-0004500-00 INDICATION LIRGT
表示灯
1
16
#03
HN-0017900-0D FERRITE CLAMP
フェライトクランプ
5
17
#03
HN-0014900-0A CLAMP FILTER
クランプフィルタ
16
- 7 -
4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (1)
ベースフレーム電装関係（１）
K3 K2 K1 SR
K4 K5 K6 K7 K8 K9
2
4
3 3
33
6
5
9
12 8 12 7
10
13 11 14 15
4
1
