- 45 - 23. FEEDER BANK COMPONENTS (2) フィーダバンク関係（２） 4 5 2 1 5 3 6 7 8 31 12 13 14 15 16 17 19 18 35 21 21 22 23 24 26 27 28 34 33 20 36 37 10 11 25 20 21 30 29 32 9
- 44 -
NOTE( 注記 ) #01....FOR CE ＣＥ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SL-6052092-TN SCREW
座金付き六角穴ボルト
4
2 E2702-729-000 FIXING PLATE (30)
フィクシングプレート（３０）
1
3 SL-6041292-TN SCREW
座金付き六角穴ボルト
5
4 E2703-729-000 LOCK SHAFT (30)
ロックシャフト（３０）
1
5 SL-6031242-TN SCREW
座金付き六角穴ボルト
7
6 PH-0400142-U2 PIN
平行ピン
5
7 E2704-729-000 FIXING PLATE B (30)
フィクシングプレート Ｂ（３０）
1
8 SM-6040610-SC SCREW M4X0.7 L=6
平小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
7
9 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
6
10 SL-6031292-TN SCREW
座金付き六角穴ボルト
9
11
#01
SL-6040892-TN SCREW
座金付き六角穴ボルト
1
12
#01
SL-6051092-TN SCREW
座金付き六角穴ボルト
1
13 E2753-729-0A0 BANK SUPPORT (30) SUB ASM.
バンクサポ−ト（３０）サブ組
1
14 E2753-729-000 BS JOINT PLATE
ＢＳ ジョイントプレ−ト
(2)
15 SL-6051292-TN SCREW
座金付き六角穴ボルト
(16)
16 E2705-729-000 POSITION LABEL (30)
ポジションラベル（３０）
1
17 E2706-729-000 NUMBER PLATE (30)
ナンバープレート（３０）
1
18 SM-4030501-SN SCREW M3 L=5
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
4
19 E2505-729-0A0 MARK ASM.
マーク組
2
20 E2601-725-000 MARK
マーク
(1)
21 E2505-729-000 MARK BASE
マークベース
(1)
22 SL-6051292-TN SCREW
座金付き六角穴ボルト
4
23 SM-8041402-TP SCREW M4X0.7 L=14
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
4
24
#01
E1173-725-000 PLATE STAND COVER L (CE)
プレートスタンドカバー Ｌ（ＣＥ）
1
25
#01
SL-6040892-TN SCREW
座金付き六角穴ボルト
1
26
#01
SL-6051092-TN SCREW
座金付き六角穴ボルト
1
27
#01
E1174-725-000 PLATE STAND COVER R (CE)
プレートスタンドカバー Ｒ（ＣＥ）
1
28 E2757-729-000 BANK SUPPORT SHIM C
バンクサポートシム Ｃ
4
- 45 -

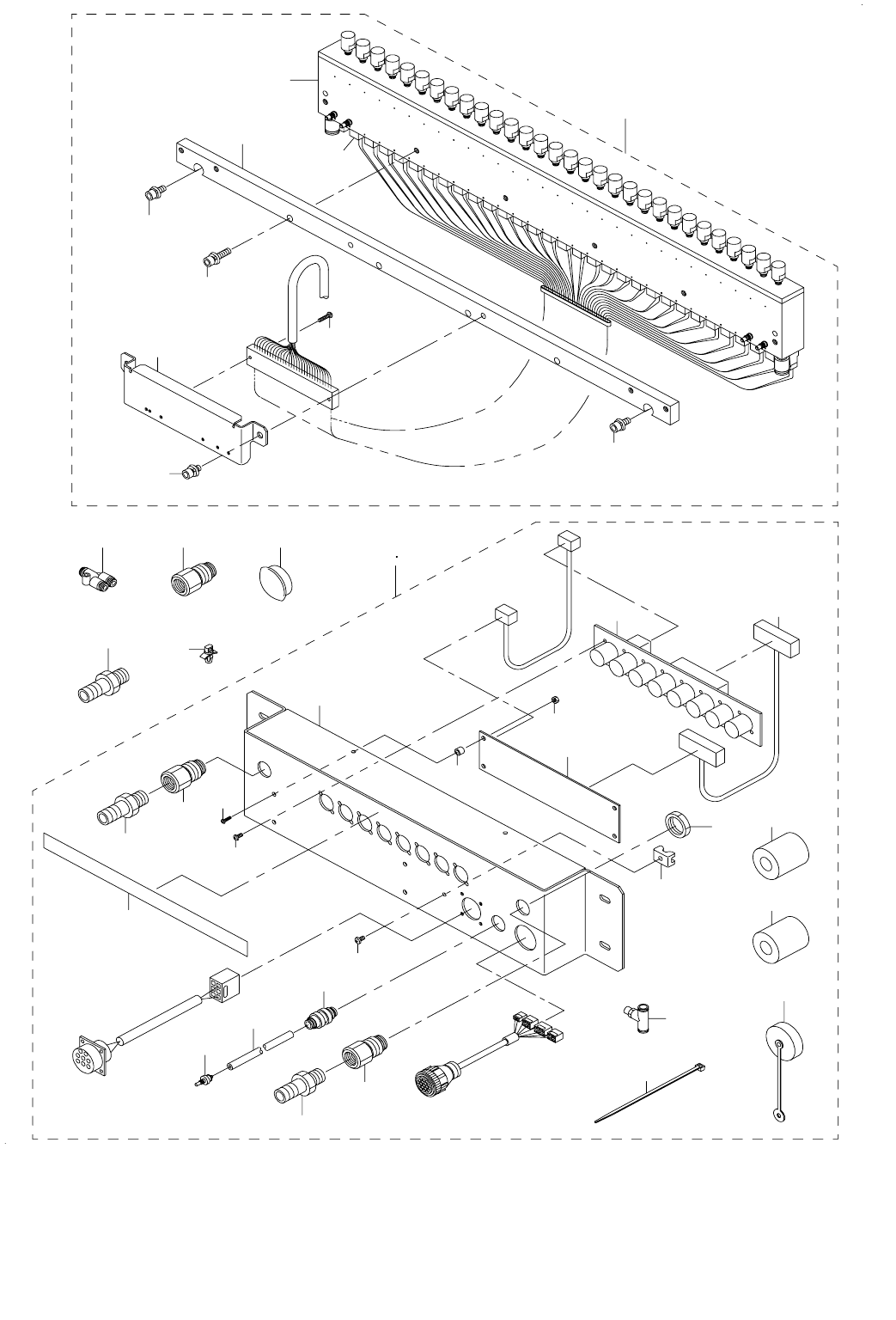

23.FEEDER BANK COMPONENTS (2)
フィーダバンク関係（２）
4
5
2
1
5
3
6
7
8
31
12
13
14
15
16
17
19
18
35
21
21
22
23
24
26
27
28
3433
20
36
37
10
11
25
20
21
30
29
32
9
- 46 -
NOTE( 注記 ) #01....FOR CE,EN ＣＥ，ＥＮ 用
#02....FOR USE IN JAPAN 日本用
#03....FOR CE ＣＥ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2707-729-0A0 DRIVE CYLINDER (30) ASM.
ドライブシリンダ（３０）組
1
2 E2707-729-000 DRIVE CYLINDER (30)
ドライブシリンダ３０
(1)
3 E2708-729-000 DRIVE BRACKET (30)
ドライバブラケット（３０）
(1)
4 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
5 SL-6051292-TN SCREW
座金付き六角穴ボルト
(2)
6 E2507-729-000 DS CONNECTOR BRACKET
ＤＳ コネクタブラケット
(1)
7 SL-6051092-TN SCREW
座金付き六角穴ボルト
(2)
8 SM-4861201-SC SCREW M2.6 L=12
なべ小ねじ Ｍ ２．６ Ｌ ＝１２
(2)
9 PV-1399050-00 3 PORT ELECTROMAGNETIC VALVE
３ポート電磁弁
(1)
10
#01
E2710-729-AA0 CONNECTOR BRACKET (30) ASM.
コネクタブラケット（３０）組
1
11
#02
E2710-729-0A0 CONNECTOR BRACKET (30) ASM.
コネクタブラケット（３０）組
1
12 E8615-715-0A0 FEEDER BANK CIRCUIT BOARD ASM.
フィーダバンク基板組
(1)
13 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(8)
14 E8618-729-0A0 FEEDER I/F PWB 30 ASM.
フィーダ Ｉ ／ Ｆ 基板３０組
(1)
15 B4011-210-000 SPACER
基板スペ−サ
(4)
16 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(4)
17 SM-4020801-SC SCREW M2 X 8
なべ小ねじ Ｍ ２ Ｌ ＝８
(4)
18 HX-0029400-00 FIXED BASE
固定ベース
(1)
19 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
20 E2904-700-000 SOCKET
ソケット
(2)
21 PJ-3010651-06 KNIFE UNION
メスユニオン
(2)
22 PJ-2300061-00 UNION 06
隔壁用ユニオン ０６
(1)
23 PJ-3050600-04 TEE
チ−ズ
(1)
24 PJ-0320090-05 NIPPLE
エアカプラニップル
(1)
25 E2713-729-000 CONNECTOR NO. LABEL (30)
コネクタ ＮＯ．ラベル（３０）
(1)
26 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
(1.45)
27 EA-9500B01-00 CABLE BAND
束線バンド
(4)
28 E9378-721-0A0 FEEDER BANK CABLE 5 ASM.
フィ−ダバンクケ−ブル５組
(1)
29
#03
HK-0429900-8A CAP
キャップ
(1)
30
#03
HN-0017900-0D FERRITE CLAMP
フェライトクランプ
(3)
31 E2710-729-000 CONNECTOR BRACKET (30)
コネクタブラケット（３０）
(1)
32
#03
HN-0017900-0B NOISE FILTER
ノイズフィルタ
(6)
33 PJ-3080600-03 Y UNION
ユニオンワイ
3
34 PJ-3010651-06 KNIFE UNION
メスユニオン
1
35 E2904-700-000 SOCKET
ソケット
1
36 HX-0041100-00 CABLE PARTS
束線パーツ
3
37 HX-0032600-0M DOME PLUG
ドーム プラグ
1
